松下 AK-HC1000MC/MS 广播级演播室便携式摄像机 讯道机 说明书下载 使用手册 pdf 免费 操作指南 如何使用 快速上手

更新时间2021/06/22 点击数 1561

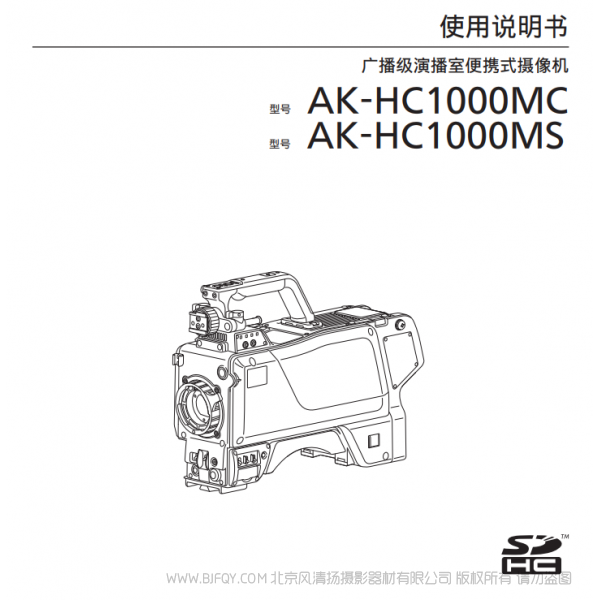

松下 AK-HC1000MC/MS 广播级演播室便携式摄像机 讯道机  说明书下载 使用手册 pdf 免费 操作指南 如何使用 快速上手
4.7MB 点我下载














AK-HC1000 演播室摄像机
供电12 V DC ( 外部供电时 )
190 V DC ( 连接 CCU 时 )
功耗25 W ( 外部供电时 , 仅摄像机 )
53 W (外部供电时、连接所有配件的状态下,各输出接口最大供应时的功耗)
60 W (连接CCU时、连接所有配件的状态下,各输出接口最大供应时的功耗)
操作温度–10℃~ 45℃ 0℃以下时, 需要预热
存储温度–20℃~ 60℃
操作湿度10 % ~ 85 % ( 无结露 )
重量大约 3.7 kg
尺寸 (W x H x D)135 mm x 260 mm x 367.5 mm 不包括凸起部分
图像元件2/3 寸 220 万像素 IT , CCD x 3
摄像方式GBR 摄像方式
光学系统f/1.4 棱镜系统
光学滤色镜ND: Clear, 1/4, 1/16, 1/64
镜头接口2/3 英寸卡口型
输出标准SMPTE 292M
灵敏度F12 (50 Hz)
调制度55% 以上 (27.5MHz)
水平分解力1100 电视线
S/N60 dB 或更高
水平频率28.125 kHz, 1125 线 / 帧 (50 Hz)
垂直频率50Hz、 隔行扫描
麦克风输入–60 dBu ~ 4 dBu (XLR 3- 针 母 x 2) 通过摄像机菜单进行增益选择
通话XLR, 5- 针 , 母口 x 1
输入 : -60 dBu ~ -20 dBu
输出 : 最大 100 mW
HD SDI 输出BNC x 2 ( HD SDI 1/HD SDI 2)
高清信号 = 0.8 V [p-p], 75 Ω
HD SDI 可以输出通常的信号,
也可以切换为 VF 或 RET 信号。
提词输出BNC x 1, VBS 信号 = 1.0 V [p-p], 75 Ω
DC OUT12 V, 最大 1A
RET 控制接口圆形 6 针 x 1
VF圆形 20 针 x 1, D-Sub 29 针 x 1
电源开关CCU, OFF, EXT
USER 1/2/3可以指派不同功能的功能键。
RET A/B 选择用于选择返送信号
RET/PTT 切换RET, PPT
增益选择※1LOW, MID, HIGH
输出选择※1CAM, BAR, TEST
白平衡模式※1A, B, preset
快门速度※11/100, 1/120, 1/125, 1/250, 1/500, 1/1000, 1/1500, 1/2000
通话MIC ON/OFF, 接收幅度或 PGM 幅度
MIC 设定MIC 开关、 MIC 增益、 MIC1 选择
AK-HCU100 摄像机控制单元 (CCU)
电源100 V ~ 240 V AC, 50/60 Hz
功耗170 W ( 不连接摄像机 : 32 W)
输出电量190 V DC, 0.6 A
操作温度0 ℃~ 40 ℃
操作湿度10 % ~ 90 % ( 无结露 )
尺寸 (W x H x D)424 mm × 88 mm × 400 mm( 不包括凸起部分 )
重量大约 6.6 kg
影像输出HD SDI/SD SDI:×4 ( 其中 2 个系统与图像监视输出共用※2)
模拟复合 : 单系统 ( 与图像监视输出系统共用※2)
返送输入HD SDI/SD SDI:×2 ( 根据设定切换 ) VBS: ×1
提词输入×1, 模拟复合视频
同步输入×1 ( 环通 ) BB/ 三电平 (自动识别)
麦克风输出2 lines (XLR 3 芯 , 公口 ), 0 dBm/600 Ω
通话XLR, 5- 针 , 母口
输入 : –55 dBu ~ –10 dBu
输出 : 100 mW ( 最大 )
通信通话输入/输出: ×2 (选择1/2切换※2)(0 dBm, 600 Ω, RTS/4W切换选择)
PGM 输入 : ×1, 输入 (0 dBm/600 Ω)Tally 输入 : Red, Green, 各 1 个
ROP 接口RS-422, 单系统 , 12 V 输出
MSU 接口RS-422, 单系统 , 控制用 GPI
LAN×1 (10BASE-T/100BASE-TX, RJ45: 交叉线 ) 用于计算机连接
AK-HRP200 全功能遥控面板 (ROP)
电源12 V DC
功耗4.2 W
操作温度0 ℃~ 40 ℃
存储温度- 20 ℃~ 60 ℃
操作湿度90 % 以下
尺寸 (W x H x D)92 mm x 308 mm x 55 mm 不包括凸起
重量大约 1.3 kg
CCU 控制• 控制信号 ( 机身 /CCU 控制 )
• 电源供电 ( 可以由 DC12V 、 CCU 以及 AC 适配器供电 )
• Tally 控制信号
PREVIEW 控制触发控制
控制电缆最大长度50 m
AK-HVF70 7 英寸 (17.8 cm) LCD 寻像器
电源DC 12 V ( 摄像机供电 )
功耗10 W
操作温度0 ℃~ 45 ℃
存储温度–20 ℃~ 60 ℃
操作湿度10% ~ 85% ( 无结露 )
尺寸 (W x H x D)243.5 mm x 212 mm x 172 mm( 包括安装支架 )
243.5 mm x 212 mm x 85 mm( 不包括安装支架 )
重量大约 1.6 kg ( 不包括安装支架 )
面板尺寸7.0 英寸 (177.8 mm)
像素数1024 x 600 (WSVGA)
颜色显示约 1620 万种颜色
操作面板POWER 开关 ×1、 MENU 按键 ×1、
SELECT 旋钮 ×1、 功能按键 ×3、
图像调整旋钮 ×3( 亮度 / 对比度 / 锐度 )
接口摄像机接口 (D-Sub29 针) ×1

※1: 接连CCU时,不能使用选择功能。由ROP进行控制。

※2:根据设定选择。

● 重量和尺寸为近似值

● 规格和参数如有变化,恕不另行通知。
