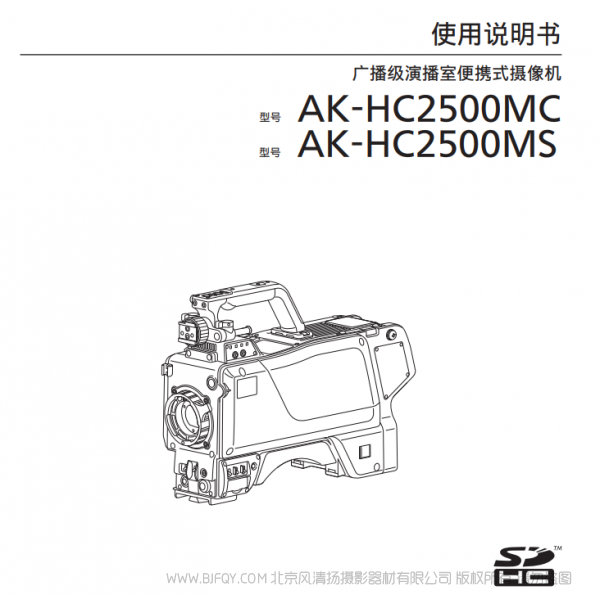

松下 AK-HC2500MC/MS 广播级演播室便携式摄像机 讯道机 说明书下载 使用手册 pdf 免费 操作指南 如何使用 快速上手
| AK-HC2500 多格式数字摄像机 | |
| 供电 | 12 V DC ( 外部供电时 ) 190 V DC ( 连接 CCU 时 ) |
| 功耗 | 25 W ( 外部供电时 , 仅摄像机 ) 53 W (外部供电时、连接所有配件的状态下，各输出接口较大供应时的功耗) 60 W (连接CCU时、连接所有配件的状态下，各输出接口较大供应时的功耗) |
| 操作温度 | –10℃～ 45℃ 0℃以下时， 需要预热 |
| 存储温度 | –20℃～ 60℃ |
| 操作湿度 | 10 % ～ 85 % ( 无结露 ) |
| 重量 | 大约 3.7 kg |
| 尺寸 (W x H x D) | 135 mm x 260 mm x 367.5 mm 不包括凸起部分 |
| 图像元件 | 2/3 寸 220 万像素 IT , CCD x 3 |
| 摄像方式 | GBR 摄像方式 |
| 光学系统 | f/1.4 棱镜系统 |
| 光学滤色镜 | ND: Clear, 1/4, 1/16, 1/64 |
| 镜头接口 | 2/3 英寸卡口型 |
| 输出标准 | SMPTE 292M |
| 灵敏度 | F11 (59.94 Hz) F12 (50 Hz) |
| 调制度 | 55% 以上 (27.5MHz) |
| 水平分解力 | 1100 电视线 |
| S/N | 60 dB 或更高 |
| 水平频率 | 33.716 kHz, 1125 线 / 帧 (59.94 Hz) 28.125 kHz, 1125 线 / 帧 (50 Hz) |
| 垂直频率 | 50Hz、 隔行扫描 |
| 麦克风输入 | –60 dBu ～ 4 dBu (XLR 3- 针 母 x 2) 通过摄像机菜单进行增益选择 |
| 通话 | XLR, 5- 针 , 母口 x 1 输入 : -60 dBu ～ -20 dBu 输出 : 较大 100 mW |
| HD SDI 输出 | BNC x 2 ( HD SDI 1/HD SDI 2) 高清信号 = 0.8 V [p-p], 75 Ω HD SDI 可以输出通常的信号， 也可以切换为 VF 或 RET 信号。 |
| 提词输出 | BNC x 1, VBS 信号 = 1.0 V [p-p], 75 Ω |
| DC OUT | 12 V, 较大 1A |
| RET 控制接口 | 圆形 6 针 x 1 |
| VF | 圆形 20 针 x 1, D-Sub 29 针 x 1 |
| 电源开关 | CCU, OFF, EXT |
| USER 1/2/3 | 可以指派不同功能的功能键。 |
| RET A/B 选择 | 用于选择返送信号 |
| RET/PTT 切换 | RET, PPT |
| 增益选择※1 | LOW, MID, HIGH |
| 输出选择※1 | CAM, BAR, TEST |
| 白平衡模式※1 | A, B, preset |
| 快门速度※1 | 1/100, 1/120, 1/125, 1/250, 1/500, 1/1000, 1/1500, 1/2000 |
| 通话 | MIC ON/OFF, 接收幅度或 PGM 幅度 |
| MIC 设定 | MIC 开关、 MIC 增益、 MIC1 选择 |
| AK-HCU100 摄像机控制单元 (CCU) | |
| 电源 | 100 V ～ 240 V AC, 50/60 Hz |
| 功耗 | 170 W ( 不连接摄像机 : 32 W) |
| 输出电量 | 190 V DC, 0.6 A |
| 操作温度 | 0 ℃～ 40 ℃ |
| 操作湿度 | 10 % ～ 90 % ( 无结露 ) |
| 尺寸 (W x H x D) | 424 mm × 88 mm × 400 mm( 不包括凸起部分 ) |
| 重量 | 大约 6.6 kg |
| 影像输出 | HD SDI/SD SDI:×4 ( 其中 2 个系统与图像监视输出共用※2) 模拟复合 : 单系统 ( 与图像监视输出系统共用※2) |
| 返送输入 | HD SDI/SD SDI:×2 ( 根据设定切换 ) VBS: ×1 |
| 提词输入 | ×1, 模拟复合视频 |
| 同步输入 | ×1 ( 环通 ) BB/ 三电平 （自动识别） |
| 麦克风输出 | 2 lines (XLR 3 芯 , 公口 ), 0 dBm/600 Ω |
| 通话 | XLR, 5- 针 , 母口 输入 : –55 dBu ～ –10 dBu 输出 : 100 mW ( 较大 ) |
| 通信 | 通话输入/输出: ×2 (选择1/2切换※2)(0 dBm, 600 Ω, RTS/4W切换选择) PGM 输入 : ×1, 输入 (0 dBm/600 Ω)Tally 输入 : Red, Green, 各 1 个 |
| ROP 接口 | RS-422, 单系统 , 12 V 输出 |
| MSU 接口 | RS-422, 单系统 , 控制用 GPI |
| LAN | ×1 (10BASE-T/100BASE-TX， RJ45: 交叉线 ) 用于计算机连接 |
| AK-HRP200 全功能遥控面板 (ROP) | |
| 电源 | 12 V DC |
| 功耗 | 4.2 W |
| 操作温度 | 0 ℃～ 40 ℃ |
| 存储温度 | - 20 ℃～ 60 ℃ |
| 操作湿度 | 90 % 以下 |
| 尺寸 (W x H x D) | 92 mm x 308 mm x 55 mm 不包括凸起 |
| 重量 | 大约 1.3 kg |
| CCU 控制 | • 控制信号 ( 机身 /CCU 控制 ) • 电源供电 ( 可以由 DC12V 、 CCU 以及 AC 适配器供电 ) • Tally 控制信号 |
| PREVIEW 控制 | 触发控制 |
| 控制电缆较大长度 | 50 m |
| AK-HVF70 7 英寸 (17.8 cm) LCD 寻像器 | |
| 电源 | DC 12 V ( 摄像机供电 ) |
| 功耗 | 10 W |
| 操作温度 | 0 ℃～ 45 ℃ |
| 存储温度 | –20 ℃～ 60 ℃ |
| 操作湿度 | 10% ～ 85% ( 无结露 ) |
| 尺寸 (W x H x D) | 243.5 mm x 212 mm x 172 mm( 包括安装支架 ) 243.5 mm x 212 mm x 85 mm( 不包括安装支架 ) |
| 重量 | 大约 1.6 kg ( 不包括安装支架 ) |
| 面板尺寸 | 7.0 英寸 (177.8 mm) |
| 像素数 | 1024 x 600 (WSVGA) |
| 颜色显示 | 约 1620 万种颜色 |
| 操作面板 | POWER 开关 ×1、 MENU 按键 ×1、 SELECT 旋钮 ×1、 功能按键 ×3、 图像调整旋钮 ×3( 亮度 / 对比度 / 锐度 ) |
| 接口 | 摄像机接口 （D-Sub29 针） ×1 |
※1: 接连CCU时，不能使用选择功能。由ROP进行控制。
※2：根据设定选择。
● 重量和尺寸为近似值
● 规格和参数如有变化，恕不另行通知。
