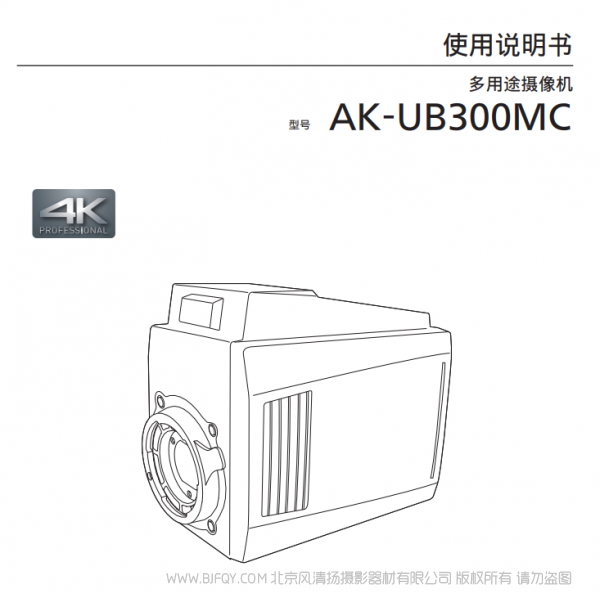

松下 AK-UB300MC 支持UHD/HD同步输出的2/3型镜头卡口的4K多用途摄像机说明书下载 使用手册 pdf 免费 操作指南 如何使用 快速上手

更新时间2021/06/22 点击数 1981
松下 AK-UB300MC  支持UHD/HD同步输出的2/3型镜头卡口的4K多用途摄像机说明书下载 使用手册 pdf 免费 操作指南 如何使用 快速上手
21.87MB 点我下载




型号AK - UB300MC
电源DC 12 V (DC 11 V - 17 V)
功耗40W
(仅限机身,当3G SDI x 4输出时)
60W
(当连接所有附件且每个输出接口进行最大输出时,功耗最大)
工作温度- 10 ° C 至 45 ° C
(温度为0°C或更低时,需要预热)
存放温度-20°C至60°C
工作湿度85%或更低(相对湿度)
重量约1.6kg(仅限机身)
尺寸 (宽x 高x 深)仅限机身110 mm x 140 mm x 160 mm(不包括凸出部分)
感光元件1100万像素, MOS x 1
镜头卡口2/3型卡口
ND滤镜CLEAR, 1/4, 1/16, 1/64
增益-6, -3, 0, 3, 6, 9, 12, 15, 18, 21, 24, 27, 30, 33,36dB
总增益可选 6, 12, 18, 24dB
快门速度• [59.94i]/[59.94p]模式:1/100, 1/120, 1/125, 1/250, 1/500,
1/1000, 1/1500, 1/2000秒
• [29.97p]模式:1/48, 1/50, 1/60, 1/96, 1/100, 1/120,
1/125, 1/250, 1/500, 1/1000, 1/1500, 1/2000秒
• [23.98p]模式:1/48, 1/50, 1/60, 1/96, 1/100, 1/120,
1/125, 1/250, 1/500, 1/1000, 1/1500, 1/2000秒
• [50i]/[50p]模式:1/60, 1/100, 1/125, 1/250, 1/500,
1/1000, 1/1500, 1/2000秒
• [25p]模式:1/48, 1/50, 1/60, 1/96, 1/100, 1/125, 1/250,
1/500, 1/1000, 1/1500, 1/2000秒
• 180.0°, 172.8°, 144.0°, 120.0°, 90.0°, 45.0°
同步扫描快门• [59.94i]/[59.94p]模式:1/61.7至1/6130秒
• [29.97p]模式:1/30.9至1/2600秒
• [23.98p]模式:1/24.7至1/2880秒
• [50i]/[50p]模式:1/51.5至1/6250秒
• [25p]模式:1/25.7至1/3130秒
快门开角度3°至359.5° (可设置0.5°步进)
灵敏度[标准]: F6 (2000 lx, 3200 K, 89.9%反射, 1080/59.94i)/F7
(2000 lx, 3200 K, 89.9%反射, 1080/50i)
[高灵敏度]: F10 (2000 lx, 3200 K, 89.9%反射,
1080/59.94i)/F11 (2000 lx, 3200 K, 89.9%反射, 1080/50i)
最低目标亮度约0.01lx (50%, F1.4, +36 dB (增益),+24 dB (总增益),
29.97p/59.94 Hz, 25p/50 Hz)
图像信噪比60 dB (标准) ([DNR] = [ON])
水平分辨率HD: 1000 TV或更高(中心) UHD: 1800 TV或更高(中心)
[HD SDI输出1]接口BNC x 1 3G/1.5G HD SDI: 0.8 V [p-p], 75 Ω
[HD SDI输出2]接口BNC x 1 1.5G HD SDI: 0.8 V [p-p], 75 Ω
[UHD/HD SDI输出1]接口BNC x 1 3G/1.5G HD SDI: 0.8 V [p-p], 75 Ω
[UHD/HD SDI输出2]接口BNC x 1 3G/1.5G HD SDI: 0.8 V [p-p], 75 Ω
[UHD/HD SDI输出3]接口BNC x 1 3G/1.5G HD SDI: 0.8 V [p-p], 75 Ω
[UHD/HD SDI输出4]接口BNC x 1 3G/1.5G HD SDI: 0.8 V [p-p], 75 Ω
[G/L输入]  接口BNC x 1, 1.0 V [p-p], 75 Ω
[I/F]  接口D-SUB x 1, 15针
[TALLY输出] 接口4针 x 1
[IRIS] 接口12针 x 1
[ZOOM/FOCUS] 接口12针 x 1
[LAN] 接口100BASE-TX/10BASE-T
[DC输入] 接口XLR x 1, 4针, DC 12 V (DC 11 V – 17 V)
