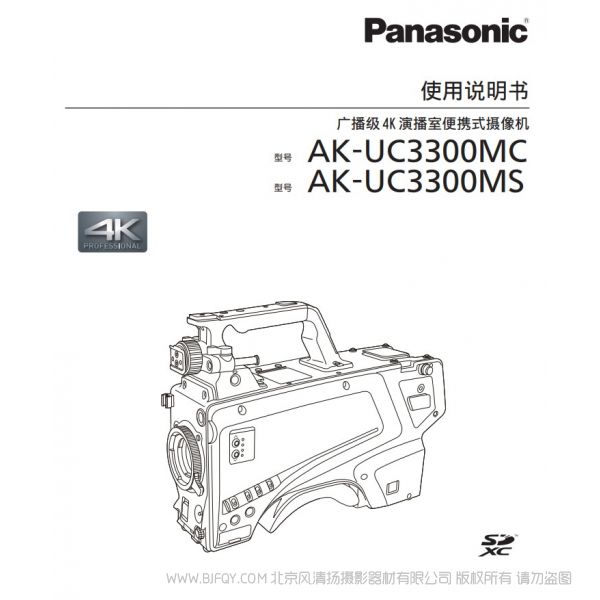

松下 AK-UC3300MC.MS 说明书下载 使用手册 pdf 免费 操作指南 如何使用 快速上手

松下 AK-UC3300MC.MS 说明书下载 使用手册 pdf 免费 操作指南 如何使用 快速上手
更新时间2022/07/09 点击数 3325 16MB 点我下载

4K演播室摄像机

AK-UC3300MC/UC3300MS




常规
电源

DC 12 V (当使用外部电源时)

AC 240 V,50 Hz/60 Hz

(连接AK-UCU600MC/MS时)

功耗

119 W (较大值,当连接到外部12 V时,

包括向外部连接的设备供电)

170 W (较大值,当连接AK-UCU600MC/MS时,

包括对外部连接的设备供电)

工作温度

–10 °C 至 45 °C

(温度低于0°C或以下时需要预热)

储存温度−20 °C 至 60 °C
工作湿度85%或更低(相对湿度)
重量大约4.3 kg (仅机身,不包括配件)
尺寸 (W x H x D)

仅机身151mmx267mm x 374mm

(不包括凸出部分)

摄像机装置
图像传感器1114万像素,MOS传感器
光学滤镜ND: Clear, 1/4, 1/16, 1/64
色温滤镜电子方式滤镜
镜头卡口2/3型卡口
灵敏度

两种拍摄模式

[高灵敏度]: F10 (59.94 Hz)/F11 (50 Hz)

[标准]: F6 (59.94 Hz)/F7 (50 Hz)

2000 lx, 3200 K, 当白色反射率为89.9%时

水平调节50% 或以上 (27.5 MHz)
S/N62 dB 或以上
水平分辨率

HD: 1000 TV线或以上(中心)

4K: 2000 TV线或以上

(中心, AK-UCU600MC/MS输出)

增益开关

[标准]: −6, −3, 0, 3, 6, 9, 12, 15, 18,

21, 24, 27, 30, 33, 36

[高灵敏度]: −6, −3, 0, 3, 6, 9, 12,

 15, 18, 21, 24, 27, 30, 33, 36

快门速度

•[59.94i]/[59.94p]模式 :

1/100,1/120,1/125,1/250,1/500,

1/1000,1/1500,1/2000

•[29.97p]模式:

1/48,1/50,1/60,1/96,1/100,1/120,

1/125,1/250,1/500,1/1000,1/1500,1/2000

• [23.98p] 模 式 :

1/48,1/50,1/60,1/96,1/100,1/120,1/125,

1/250,1/500,1/1000,1/1500,1/2000

• [50i]/[50p] 模 式 :

 1/60,1/100,1/125,1/250,1/500,1/1000,

1/1500,1/2000

• [25p] 模 式 :

1/48,1/50,1/60,1/96,1/100,1/125,1/250,

1/500,1/1000, 1/1500,1/2000

系统格式

3840 x2160

/59.94p/50p/29.97p/25p/23.98p

1920x1080

/59.94p/59.94p(2x)/50p/50p(2x)/29.97p/25p/23.98p

视频输入/输出
<HD SDI 1> 接口BNC x 1 3G/1.5G-SDI: 0.8 V [p-p], 75 Ω
<HD SDI 2> 接口BNC x 1 3G/1.5G-SDI: 0.8 V [p-p], 75 Ω
<AUX> 接口

BNC x 1

功能为 <HD TRUNK> 接口/

<PROMPTER2> 接口

通过切换菜单中的设置

<HD TRUNK>:

1.5G-SDI: 0.8 V [p-p], 75 Ω

<PROMPTER2>:

VBS 信号 1 V [p-p], 75 Ω

<G/L 输 入 / PROMPTER 输出>

接口

BNC x 1

<G/L 输入>:

三电平同步或黑脉冲

<PROMPTER 输出>:

VBS 信号 1 V [p-p], 75 Ω

当连接AK-UCU600MC/UCU600MS时,

<G/L 输入>

独立功能和<PROMPTER 输出>

音频输入/输出
<MIC 1> 接口

XLR x 1, 3-pin, 母型

<LINE>/<MIC>/<+48V> 可切换至<MIC>,

<FRONT>/<REAR> 可切换

<LINE>: 0 dBu, +4 dBu 可选择菜单

<MIC>: −60 dBu, −40 dBu,

或 −20 dBu 可选择菜单

<MIC 2> 接口

XLR x 1, 3-pin, 母型

<LINE>/<MIC>/<+48V> 可切换

<LINE>: 0 dBu, +4 dBu 可选择菜单

<MIC>: −60 dBu, −40 dBu

或 −20 dBu 可选择菜单

<MIC> 接口 (前部)

XLR x 1, 3-pin, 母型

可切换到<MIC 1> 接口

内部通话
<INTERCOM1> 接口XLR x 1, 4-pin, 母型
<INTERCOM2> 接口XLR x 1, 4-pin, 母型
<EARPHONE> 接口   立体声迷你插孔 x 1, 3-pin






其他输入/输出
<OPT FIBER> 接口光学复合连接器 x 1
<LENS> 接口12-pin x 1
<VF> 接口20-pin x 1
<VF> 接口 (后部)29-pin x 1
<DC 输入> 接口XLR x 1, 4-pin, DC 12 V
<DC 输出12V 1 A> 接口4-pin x 1
<RET CTRL> 接口6-pin x 1
<EXT I/O> 接口20-pin x 1, DC 12 V, 0.5 A
<REMOTE> 接口10-pin x 1
<TRUNK> 接口12-pin x 1
<DC 输出12V 2.5 A> 接口2-pin x 1
<LAN> 接口    RJ-45 x 1






摄像机控制单元 (CCU)

AK-UCU600MC/UCU600MS


电源AC 100 V - 240 V , 50 Hz/60 Hz
功耗500 W (未连接摄像机头: 90 W)
对摄像机的供电功能

AC 240 V (容限: 5%),

1.46 A , 50 Hz/60 Hz

工作温度0 °C 至 40 °C
工作湿度10% 至 90% (无结露)
重量大约8.9 kg
尺寸 (W x H x D)

424 mm x 88 mm x 401 mm

(不包括凸出部分)

视频输出

3G/HD-SDI: 5路

(嵌入式音频仅支持高清信号)

12G/6G/3G/HD-SDI: 2路

HD-SDI: 1路

(与图像监视器输出共享*1)

模拟复合: 2路

(与图像监视器输出共用一条线路*1)

高清TRUNK/TICO 输出

HD-SDI: 1路 (高清 TRUNK 输出)

3G/HD-SDI: 1路 (TICO输出)

返送输入

3G-HD/HD/SD-SDI: 4 路

(RET1 输入通过输出激活) (内部 FS)

模拟复合: 1 路

提词输入

HD-SDI:1路 (主动输出) (内部FS)

模拟复合:2路

(通过1输出和2输入共用连接器*1)

装置关闭时不终止。无直通输出

参考输入

BB(黑脉冲)/三电平*2 : 1 路

(自动终接,连接到上部连接器;

BB信号和三电平信号

自动识别,带环通输出)

麦克风输出0 dBm/600 Ω, 2路 (XLR, 3-pin, 公型)
内部通话

通话输入/输出

(ENG / PROD, 0 dBm, 600 Ω (4 W) 1 V [p-p],

 200 Ω (RTS), 4 W / RTS / CLRCOM)   : 2路*1

PGM 输入 (0 dBm/600 Ω) : 2路

Tally 输入 (红, 绿, 黄) : 各输入1个

AUX

WFM 控制

6-bit

 (集电极开路输出,

与摄像机麦克风增益设置共享的终端*1)

摄像机麦克风增益设置输入

5-bit (光耦合器输入, WFM控制终端共享*1)

下变频系统设置输入2-bi(t  光电耦合器输入)

TRUNKRS-422 / RS-232C 2路*1
FRONT ROP

RS-422

1路, 16 V DC输出

(通过菜单或前面板上的

[ROP FRONT/REAR]选择开关)

REAR ROP

RS-422

1路, 16 V DC输出

(通过菜单或前面板上的

[ROP FRONT/REAR]选择开关)

MSURS-422 1路, GPI控制
LAN TRUNK

通过光缆与摄像机进行LAN连接*3

1路, 100BASE-TX, 1000BASE-T

LAN

通过网络分发的个人计算机连接*3

1路, 10BASE-T, 100BASE-TX

(在与个人计算机直接连接时使用交叉电缆)



远程操作面板 (ROP)

AK-HRP1010MC/HRP1015/HRP250MC

电源

DC 12 V( 摄像机/CCU供电: DC   10 V - 16 V)

DC 42 V - 57 V(PoE供电)

功耗

AK-HRP1010MC: 0.9 A

(摄像机/CCU供电:   DC 10 V - 16 V)

 0.3 A(PoE 供电)

AK-HRP1015: 0.44 A

(摄像机/CCU供电:   DC 10 V - 16 V)

 0.11 A(PoE供电)

AK-HRP250MC: 0.51 A

(摄像机/CCU供电:   DC 10 V - 16 V)

 0.15 A(PoE供电)

工作温度0 °C 至 40 °C
工作湿度90%或更低
储存温度−20 °C 至 60 °C
重量

AK-HRP1010MC: 大约1.7 kg

AK-HRP1015: 大约1.5 kg

AK-HRP250MC: 大约1.4 kg



尺寸 (W x H x   D)

AK-HRP1010MC:

102 mm x 385 mm x 113 mm

AK-HRP1015:

82 mm x 355 mm x 124.4 mm

AK-HRP250MC:

 92 mm x 308 mm x 67 mm

摄像机/ CCU控制

控制信号(摄像机、CCU控制)

电源DC 16 V(连接CCU时)*4,

DC 12 V (连接摄像机时)*4

较大电缆长度

连接摄像机时: 20 m

连接CCU时: 50 m

显示器
液晶显示器

AK-HRP1010MC: 彩色液晶显示器,

支持触摸屏

AK-HRP1015: 彩色液晶显示器

输入/输出部分
<CCU>接口10-pin, 公型 x 1
<PREVIEW>接口9-pin, 母型 x 1
<LAN>接口

AK-HRP1010MC: RJ-45 x 1

AK-HRP1015/AK-HRP250MC: RJ-45 x 1

(配备坚固的LAN终端接口)







主设置单元 (MSU)

AK-MSU1000MC

电源

DC 12 V (DC 输入范围:   10 V - 16 V)

DC 42 V - 57 V (PoE+电源)

功耗

1.6 A (电源:   12 V DC)

0.6 A (PoE+ 电源)

工作温度    0 °C 至 40 °C
工作湿度    90%或更低
储存温度    −20 °C 至 60 °C
重量    大约4.0 kg
尺寸 (W x H x   D)

482 mm x 222 mm x 81.5 mm

 (包括安装支架和刻度盘高度)

调节功能

场景文件,ND滤镜,CC滤镜,色温(颜色温度),

主增益 (MASTER GAIN),   快门 (SHUTTER),

主基座 (MPED), 光圈 (IRIS), 摄像机选择

CCU控制    RS422 或 IP
较大电缆长度    连接CCU时: 50 m







9” 液晶彩色寻像器

AK-HVF100MC

电源    DC 12 V (由摄像机或XLR)
功耗    18 W
工作温度    0 °C 至 45 °C
工作湿度    10% 至 85% (无结露)
储存温度    −20 °C 至 60 °C
重量

大约2.6 kg (不包括遮光罩) /

大约3.0 kg (包括遮光罩

尺寸 (W x H x   D)

340 mm x 234 mm x 193 mm (不包括遮光罩)

340 mm x 234 mm x 231 mm (包括遮光罩)

显示面板    9”
像素数    1920 x 1080 (FHD)
显示颜色    大约1677万种颜色
操作

<电源>开关,<菜单>按键,<选择>拨号按键,

<F1>/<F2>/<F3>/<F4> 按键,

 <亮度调节> 旋转按键,    <对比度>旋转按键,

<峰值>旋转按键,<输入>开关

接口

摄像机 I/F 接口 (D-sub 29 pins x 1)

 SDI 输入接口 (BNC   x 1)

DC 输入接口 (XLR 4 pins x 1)

支持的信号格式

CAM: 1080/59.94i, 1080/50i

SDI: 1080/59.94p, 1080/50p, 1080/59.94i, 1080/50i 720/59.94p, 720/50p



*1: 根据设置,一次只能选择其中一个。

*2: 自动识别基准输入的BB(黑脉冲)信号和三电平同步信号。

*3: 当[CCU模式]设置为时,IP视频无法传输[2160/23.98p],[2160/23.98PsF],[1080/23.98p],或 [1080/23.98PsF]。

*4: 可由CCU提供。
