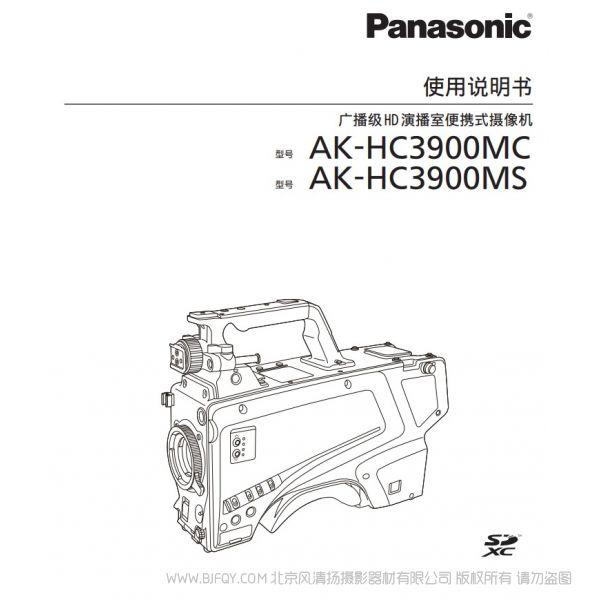

松下 AK-HC3900MC.MS 演播室摄像机 说明书下载 使用手册 pdf 免费 操作指南 如何使用 快速上手
AK-HC3900MC/HC3900MS
| 常规 | |
电源 | DC 12 V (当使用外部电源时) DC 190 V (当连接AK-HCU250MC/HCU250MS时) |
功耗 | 82 W (较大值，当连接到外部12 V时， 包括向外部连接的设备供电时) 92 W (较大值， 当连接AK-HCU250PMC/HCU250MS时 包括对外部连接设备的供电) |
| 工作温度 | –10°C 至 45 °C (温度低于0°C或以下需要预热) |
| 储存温度 | −20°C至 60 °C |
| 工作湿度 | 85%或以下（相对湿度） |
| 重量 | 大约4.0kg (仅机身，不包括配件) |
| 尺寸(W x H x D) | 仅机身151mm x 267 mm x 369 mm (不包括凸出部分) |
| 摄像机装置 | |
| 图像传感器 | 1114万像素，MOS传感器 |
| 光学滤镜 | ND:Clear, 1/4, 1/16, 1/64 |
| 镜头卡口 | 2/3型卡口 |
灵敏度 | 两种拍摄模式 [高灵敏度]:F10 (59.94 Hz)/F11 (50 Hz) [标准]: F6 (59.94 Hz)/F7 (50 Hz) 2000 lx, 3200 K, 当白色反射率为89.9%时 |
| 水平调节 | 50% 或以上 (27.5 MHz) |
| S/N | 62 dB 或以上 |
| 水平分辨率 | HD: 1000 TV线或以上（中心） 4K：2000 TV线或以上 （中心，使用AK-HUC01MC时） |
| 增益开关 | [标准]: −6,−3,0,3,6,9,12,15,18, 21,24,27,30,33,36 [高灵敏度]: −6,−3,0,3,6,9,12,15, 18,21,24,27,30,33,36 |
| 快门速度 | • [59.94i]/[59.94p] 模 式 : 1/100,1/120,1/125,1/250,1/500, 1/1000,1/1500,1/2000 • [29.97p] 模 式 : 1/48,1/50,1/60,1/96,1/100,1/120, 1/125,1/250,1/500 1/1000,1/1500,1/2000 • [23.98p] 模 式 : 1/48,1/50,1/60,1/96,1/100,1/120, 1/125,1/250,1/500, 1/1000,1/1500,1/2000 •[50i]/[50p] 模 式 : 1/60,1/100,1/125,1/250,1/500, 1/1000,1/1500,1/2000 • [25p] 模 式 : 1/48,1/50,1/60,1/96,1/100,1/125, 1/250,1/500,1/1000, 1/1500,1/2000 |
| 系统格式 | 1920x 1080/59.94p/50p/29.97p/ 25p/23.98p ［安装AK-HUC01MC时］ 3840×2160/59.94p/50p/29.97p/ 25p/23.98p |
| 视频输入/输出 | |
| <HDSDI 1> 接口 | BNCx 1 3G/1.5G-SDI: 0.8 V [p-p], 75 Ω |
| <HDSDI 2> 接口 | BNCx 1 3G/1.5G-SDI: 0.8 V [p-p], 75 Ω |
| <AUX>接口 | BNCx 1 功能为 <HD TRUNK> 接口/ <PROMPTER> 接口 通过切换菜单中的设置 <HD TRUNK>: 3G/1.5G-SDI: 0.8 V [p-p], 75 Ω <PROMPTER>: VBS 信号 1 V [p-p], 75 Ω |
| 音频输入/输出 | |
| <MIC 2> 接口 | XLRx 1, 3-pin, 母型 <LINE>/<MIC>/<+48V> 可切换 <LINE>: 0 dBu <MIC>: −60 dBu, −40 dBu, 或−20 dBu 可选择菜单 |
| <MIC> 接口 (前部) | XLR x 1, 3-pin, 母型 <LINE>/<MIC>/<+48V> 可切换 <LINE>: 0 dBu <MIC>: −60 dBu, −40 dBu, 或 −20 dBu 可选择菜单 |
| 内部通话 | |
| <INTERCOM1>接口 | XLRx 1, 4-pin, 母型 |
| 其他输入/输出 | |
| <OPT FIBER> 接口 | 光学复合连接器 x 1 |
| <LENS> 接口 | 12-pinx 1 |
| <VF> 接口 | 20-pinx 1 |
| <VF> 接口 (后部) | 29-pinx 1 |
| <DC IN> 接口 | XLRx 1, 4-pin, DC 12 V |
| <LAN> 接口 | RJ-45x 1 |
摄像机控制单元 (CCU)
AK-HCU250MC/HCU250MS
| 电源 | 12 V DC (DC 输入范围: 10 V - 16 V DC) 42 V - 57 V DC (PoE+ 供电) |
| 功耗 | 1.6 A (电源: 12 V DC) 0.6 A (PoE+ 供电) |
| 工作温度 | 0 °C 至 40 °C |
| 工作湿度 | 90% 或以下 |
| 储存温度 | −20°C 至 60 °C |
| 重量 | 大约4.0 kg |
| 尺寸(W x H x D) | 482mm x 222 mm x 81.5 mm (包括安装支架和刻度盘高度) |
| 调节功能 | 场景文件, ND 滤镜, CC 滤镜, 色温 (COLOR TEMP), 主增益 (MASTER GAIN), 快门 (SHUTTER), 主基座 (MPED), 红外 (IRIS), 摄像机选择 |
| CCU 控制 | RS422 或 IP |
| 较大电缆长度 | 连接CCU时: 50 m |
主设置单元 (MSU)
AK-MSU1000MC
| 电源 | 12 V DC (DC 输入范围: 10 V - 16 V DC) 42 V - 57 V DC (PoE+ 供电) |
| 功耗 | 1.6 A (电源: 12 V DC) 0.6 A (PoE+ 供电) |
| 工作温度 | 0 °C 至 40 °C |
| 工作湿度 | 90% 或以下 |
| 储存温度 | −20°C 至 60 °C |
| 重量 | 大约4.0 kg |
| 尺寸(W x H x D) | 482mm x 222 mm x 81.5 mm (包括安装支架和刻度盘高度) |
| 调节功能 | 场景文件, ND 滤镜, CC 滤镜, 色温 (COLOR TEMP), 主增益 (MASTER GAIN), 快门 (SHUTTER), 主基座 (MPED), 红外 (IRIS), 摄像机选择 |
| CCU 控制 | RS422 或 IP |
| 较大电缆长度 | 连接CCU时: 50 m |
7” 液晶彩色寻像器
AK-HVF75MC
| 常规 | |
| 电源 | DC 12 V (由摄像机提供) |
| 功耗 | 11W |
| 工作温度 | 0 °C 至 45 °C |
| 储存温度 | −20 °C 至 60 °C |
| 工作湿度 | 10% 至 85% (无结露) |
| 重量 | 大约1.6 kg (不包括遮光罩) |
| 尺寸(W x H x D) | 243.5 mm x 212 mm x 85 mm (不包括遮光罩) 243.5 mm x 212 mm x 172 mm (包括遮光罩) |
| 显示面板 | |
| 尺寸 | 7.0 ” |
| 像素数 | 1280 x 800 (WXGA) |
| 显示颜色 | 大约1677万色 |
| 开关功能/接口 | |
| 操作 | <POWER> 转换, <MENU> 按键, <SELECT> 拨号按键, <F1>/<F2>/<F3> 按键, <BRIGHT> 旋转按键, <CONTRAST> 旋转按键, <PEAKING> 旋转按键 |
| 接口 | 摄像机 I/F 接口 (D-sub 29 pins x 1) |
| 开关功能/接口 | |
| CAM | 1080/59.94i,1080/50i |
远程操作面板 (ROP)
AK-HRP1010MC/
HRP1015/HRP250MC
| 电源 | DC 12 V (摄像机/CCU供电: DC 10 V - 16 V) DC 42 V - 57 V(PoE供电) |
| 功耗 | AK-HRP1010MC: 0.9 A (摄像机/CCU供电: DC 10V - 16 V) 0.3 A(PoE 供电) AK-HRP1015: 0.44 A (摄像机/CCU供电: DC 10 V- 16 V) 0.11 A(PoE供电) AK-HRP250MC: 0.51 A (摄像机/CCU供电: DC 10V - 16 V) 0.15 A(PoE供电) |
| 工作温度 | 0°C 至 40 °C |
| 工作湿度 | 90%或更低 |
| 储存温度 | −20°C 至 60 °C |
| 重量 | AK-HRP1010MC: 大约1.7 kg AK-HRP1015: 大约 1.5 kg AK-HRP250MC: 大约1.4 kg |
| 尺寸 (W x H x D) | AK-HRP1010MC: 102 mm x 385 mm x 113 mm AK-HRP1015: 82 mm x 355 mm x 124.4 mm AK-HRP250MC: 92 mm x 308 mm x 67 mm |
| 摄像机/CCU控制 | 控制信号（摄像机、CCU控制） 电源DC 16 V（连接CCU时）*1, DC 12 V (连接摄像机时)*1 |
| 较大电缆长度 | 连接摄像机时: 20 m 连接CCU时: 50 m |
| 显示器 | |
| 液晶显示器 | AK-HRP1010MC: 彩色液晶显示器，支持触摸屏 AK-HRP1015: 彩色液晶显示器 |
| 输入/输出部分 | |
| <CCU>接口 | 10-pin, 公型 x 1 |
| <PREVIEW>接口 | 9-pin, 母型 x 1 |
| <LAN>接口 | AK-HRP1010MC: RJ-45 x 1 AK-HRP1015/AK-HRP250MC: RJ-45 x 1 (配备坚固的LAN终端接口） |
*1: 可由CCU提供。
4K/12G-SDI接口组件AK-HUC01MC
| 工作温度 | 0 °C 至 40 °C |
| 工作湿度 | 10% 至 90% (无结露) |
| 储存温度 | −20 °C 至 60 °C |
| 重量 | 大约140g（包括散热板） |
| 尺寸 (W x H x D) | 177 mm x 24.7 mm x 95.3 mm |
输入/输出部分
〈UHD/HD SDI OUT 1〉 接口 | BNC×1 12G/6G/3G/1.5GHD SDI：0.8 V[p-p]、75Ω |
〈UHD/HD SDI OUT 2〉 接口 | BNC×1 12G/6G/3G/1.5GHD SDI：0.8 V[p-p]、75Ω |
〈UHD/HD SDI OUT 3〉 接口 | BNC×1 3G/1.5GHD SDI：0.8 V[p-p]、75Ω |
〈UHD/HD SDI OUT 4〉 接口 | BNC×1 3G/1.5GHD SDI：0.8 V[p-p]、75Ω |
