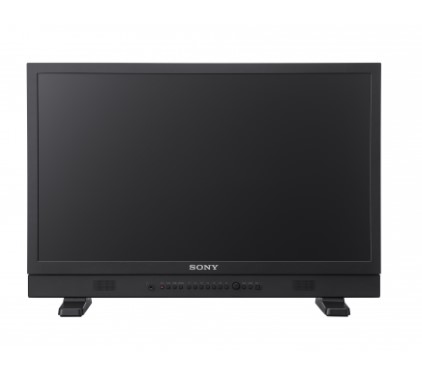

索尼 LMD-B240 24 英寸的多功能基本款高清液晶监视器经济高效且轻巧便利

简介

轻巧纤薄型高清 (1920 x 1080) LMD-B 系列监视器具有出色的性价比，以及 SDI 和 HDMI 免同步并排配置

LMD-B240 23.8 英寸 LMD-B 系列 LCD 液晶监视器可提供高清分辨率，设计轻巧、外形紧凑。LMD-B 系列可提供与 PVM-A 系列 OLED 和 LMD-A 系列高级液晶图像监视器相同的轻便特性、功能和用户界面设计。PVM-A、LMD-A 和 LMD-B 系列间的这种一致性方便用户轻松使用这三款监视器，并在相同的工作环境中整合这些监视器。LMD-B240 提供 SDI 和 HDMI 免同步并排配置，能在同一台监视器上同时显示高清、标清、不同帧率、隔行扫描、PsF 及逐行扫描图片。LMD-B 系列监视器是功能丰富且具有成本效益的解决方案，适合众多的专业应用，包括直流操作和墙壁安装。这款监视器具有用户重置功能，还包括立体声前置扬声器和音频静音功能。此外，LMD-B240 还含有一个自然通风系统，没有来自内部冷却风扇的音频干扰，因此是视频拍摄和要求严苛的音频操作的理想之选。

SDI 和 HDMI 免同步并排配置

LMD-B240 提供SDI 和 HDMI 免同步并排配置，能在同一台监视器上同时显示高清、标清、不同帧率、隔行扫描、PsF 及逐行扫描图片。

23.8 英寸屏幕尺寸和高清分辨率

LMD- 23.8 英寸 LCD 液晶监视器适合多种应用领域，包括从桌面使用到墙壁安装、臂装和外场拍摄。该监视器能安装到 MB-L22 机架安装支架上，并随附 LMD-A 系列类型支架。高清 (1920 x 1080) 分辨率比 Wide-XGA（1366 x 768 或 1280 x 768）高出约两倍，无需缩放即可对高清视频进行像素到像素的清晰聚焦检查。

时尚、轻便且纤薄的机身

该监视器配有坚固耐用且时尚的锐边机箱。更轻的重量和更低的功耗能够降低成本，还可节省数字艺术馆的空间和重量。该监视器还适用于各种独立的应用，如基本的非线性编辑系统、音频控制室、简单的视频监视或视频拍摄。

简单的多合一设计风格，配备前置立体声扬声器和自然通风系统

LMD-B240 监视器继承了 PVM-A 和 LMD-A 系列的多合一设计风格。它配备了必备接口，如 SDI、HDMI 和带立体声模拟音频的复合视频。您可以在屏幕中的音频电平表上监视 SDL 信号的嵌入音频信号。2W+2W 前置立体声扬声器比单声道扬声器或后置扬声器系统更为强大，为您提供良好的立体声效。无需交流适配器，即可实现交流和直流供电。其自然通风系统没有冷却风扇的噪音干扰。

与一系列索尼 PVM/LMD 监视器搭配使用，易于操作

拥有与 PVM-A 和 LMD-A 系列相同的可操作性，当您在同一系统中使用不同系列监视器时，您可以轻松地进行前后推进。您可以根据您的特性、质量和预算要求，轻松选择适用的高质量监视器。

为基本的视频操作选定必要的功能

LMD-B240 监视器提供了一系列关键性功能，包括标记、WFM/矢量、音频电平表、时间码显示、摄像机聚焦功能、并排显示、翻转 H/V 和屏幕提示灯。用户重置功能可使监视器快速地返回默认设置。当用户不熟悉监视器设置时，这一功能有用。LMD-B240 监视器也可使用 7 种语言进行操作（中文、英语、法语、德语、意大利语、日语和西班牙语）。

属性

SDI 和 HDMI 免同步并排配置

LMD-B240 提供SDI 和 HDMI 免同步并排配置，能在同一台监视器上同时显示高清、标清、不同帧率、隔行扫描、PsF 及逐行扫描图片。此功能的信号处理延迟率低，接近其单屏延迟率。使用此功能时，聚焦辅助和摄像机元数据可与主图片配合使用。

轻便紧凑，功耗更低

LMD-B240 仅重 6.5kg（带支架）、6.4kg（仅监视器），功耗只有 41W（较大）。

优化的低延迟 I/P 转换技术

由于采用低延迟（小于 0.5 场），I/P 转换系统可根据输入信号自动实现优化的信号处理。此系统有助于用户为现场制作进行编辑和监视。

视频输入多功能性

LMD-B240 监视器配备内置标准输入接口： HD/SD-SDI (x2)、HDMI (HDCP) 输入 (x1) 和复合 (x1)。

计算机输入多功能性

多种计算机信号可通过 HDMI/DVI 接口接收； 分辨率范围是 640 x 480 到 1680 x 1050 像素。

波形监视器、矢量示波器和音频电平表显示

基于 SDI 嵌入式两通道音频电平表，输入信号的波形和矢量范围会显示在屏幕上。还可显示指定行的波形。波形监视器和矢量示波器显示在与双画面功能，配合使用时可以监视两个摄像机信号。此外，音频电平表可以显示来自 SDI 或 HDMI 输入的嵌入音频信号。它可以在屏幕上显示 ch1 至 ch8 或 ch9 至 ch16。

前置立体声扬声器

2W+2W 前置立体声扬声器比单声道扬声器或后置扬声器系统更为强大，为您提供良好的立体声效。您可从嵌入音频或模拟音频中选择音频源。

用户友好的可操作性和用户界面

该监视器为视频制作提供了简单直接且使用便利的用户界面。只需单击，您即可轻松选择输入和功能。旋转式编码器旋钮便于选择和输入项目。可点亮式控制面板方便暗光下读取。此用户界面包含精心设计的 OSD 菜单布局，可进行时间紧迫的操作，用于同一系统中的索尼不同专业监视器的单一装置或多个装置。

与 PVM/LMD-A 系列监视器一致的设计

LMD-B240 监视器可提供与 PVM-A 和 LMD-A 系列监视器相同的功能和可操作性，且拥有一致的前置控制面板设计。这意味着，此类监视器都能以同样的方式进行操作和控制。

可提供用户重置、按键禁止和功能键配置快捷键

当多位用户使用同一监视器时，您需要能够快速重置监视器。用户重置功能能够使装置快速返回默认设置。按键禁止功能可保护所需设置免遭意外操作。为了提高功能键配置的速度，用户只需按下其中一个功能键即可快速前往设置菜单屏幕。

摄像机聚焦功能

LMD-B240 监视器能够控制视频信号的孔径水平，并锐化图像边缘在屏幕上显示图像，以帮助摄像机进行聚焦操作。此外，锐化的边缘可以用户选择的颜色（白、红、绿、蓝、黄）显示，以便精确聚焦。

时间码功能

LTC 和 VITC 时间码可以显示在画面的顶部或底部。

屏幕提示灯

该监视器配备三种颜色（红色、绿色和黄色）的屏幕提示灯功能。提示灯显示的位置可以更改到屏幕的上部或下部。

翻转功能

翻转功能可将反转的图像水平或垂直转回到正常视图。

直流电力不足指示灯

直流电源的适用范围为 12V 至 17V。直流电源不足时，电源指示灯会闪烁。

支持墙装式和 LMD-A 型支架式

LMD-B240 随附 LMD-A 型支架。它还能安装到 MB-L22 机架安装支架上。

自然通风系统

监视器内部没有冷却风扇，是视频拍摄和要求严苛的音频操作的理想之选。

规格

全部展开全部折叠

图像性能

面板

a-Si TFT 有源矩阵液晶显示屏

幅面（对角）

604.7 mm（23 7/8 英寸）

有效幅面 (H x V)

527.04 × 296.46 mm
20 3/4 x 11 3/4 英寸

分辨率 (H x V)

1920 x 1080 像素（高清）

宽高比

16:9

有效像素

99.99%

色彩

约 1670 万色

视角（面板规格）

89°/89°/89°/89°（典型）（上/下/左/右对比度 > 10:1）

正常扫描

0% 扫描

输入

复合输入

BNC (x1)，1 Vp-p ±3dB，负同步

SDI 输入

BNC (x2)

HDMI 输入

HDMI (x1)（HDCP 通讯）

音频输入

立体声迷你插孔 (x1)，-5 dBu 47 kΩ 或更高

并行远程控制

RJ-45 模块化接口 8 针 (x1)（插针可指派）

DC 输入

XLR 型 4 针（公）(x1)，DC 12 V 至 17 V（输出阻抗 0.05 Ω 或更低）

输出

复合输出

BNC (x1)，环通，带 75 Ω 自动终止功能

SDI 输出

BNC (x1)*，输出信号幅度： 800 mVp-p ±10%，输出阻抗： 75 Ω 不平衡
*仅从 SDI 1 输出。

音频监视器输出

立体声迷你插孔 (x1)

扬声器（内置）

2.0 W+2.0W（立体声）

耳机输出

立体声迷你插孔 (x1)

一般信息

电源要求

AC： 100-240V、0.5-0.3A、50/60Hz
DC： 12-17V、3.2-2.0A

功耗

较大约 41W
约 29 W（默认状态下的平均功耗）

浪涌电流

(1) 较初接通电源时较大可能的突入电流（电压变化由手动切换导致）： TBA A 峰值、TBA A r.m.s。(240V AC)
(2) 主电源中断 5 秒后的突入电流（电压变化在零交点时引起）： TBA A 峰值、TBA A r.m.s。(240V AC)

操作温度

0°C 至 35°C（建议值： 20°C - 30°C）
32°F 至 95°F（建议值： 68°F - 86°F）

工作湿度

30% 至 85%（无冷凝）

储存/运输温度

-20°C 至 +60°C
-4°F - +140°F

储存/运输湿度

0% 至 90%

工作/储存/运输压力

700 hPa 至 1060 hPa

尺寸（宽 x 高 x 深）[*1]

563.0 x 375.3 x 69.0 mm（不含监视器底座）
563.0 x 397.6 x 165.0（含监视器底座）
22 1/4 x 14 7/8 x 2 3/4 英寸（不含监视器底座）
22 1/4 x 15 3/4 x 6 1/2 英寸（含监视器底座）

重量

约 6.5kg (14lb 5oz)
约 6.4 kg ( 14lb)（监视器支架移除时）

配件

交流电源线 (1)
交流电源线插座 (1)
装置使用前须知 (1)
CD-ROM (1)

注

*1

尺寸数值为近似值。
