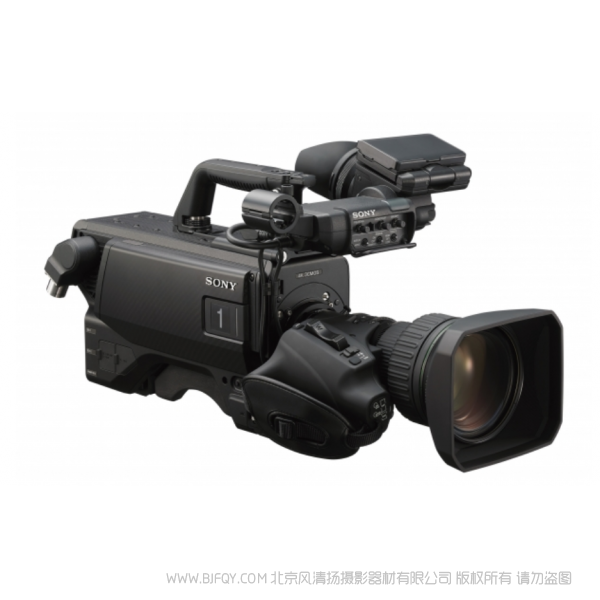

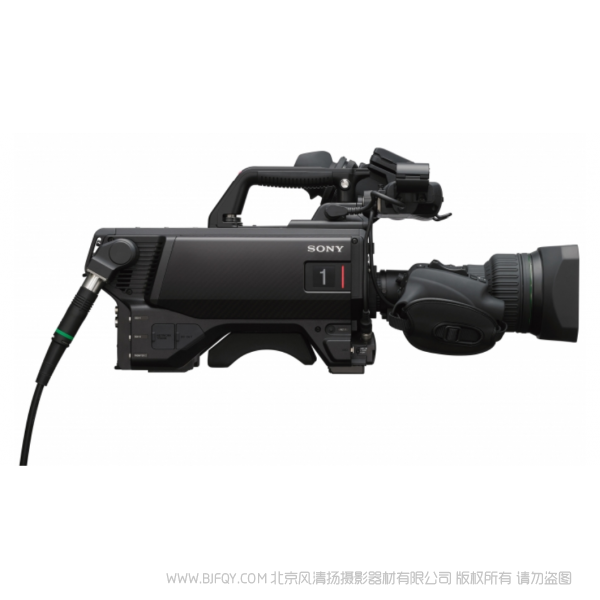

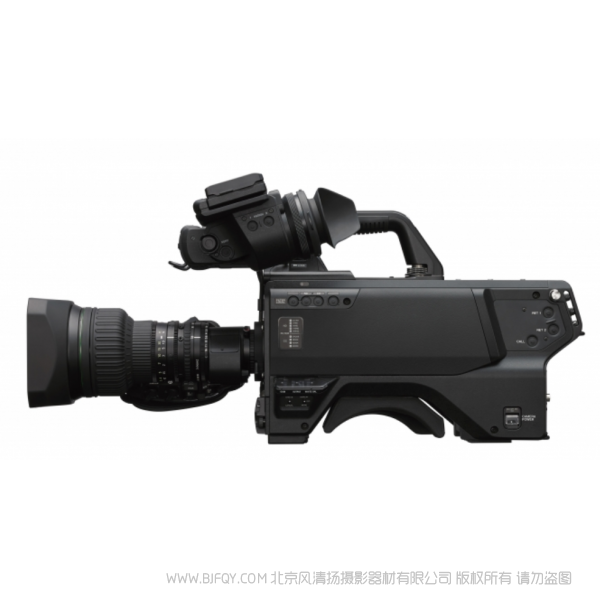

索尼 HDC-3500 具有三片 2/3 英寸 4K CMOS 成像器的便携式系统摄像机适用于光纤操作

创作灵活性的新标杆

HDC-3500 系统摄像机将为直播制作环境带来新的图像质量、便携性和创作灵活性。用户将享受到优质 4K/高清/HDR 图像质量，还能预测未来的制作需求，同时保持与当前工作流程和系统硬件的兼容性。

释放成像能力

利用先进的 2/3 英寸 4K CMOS 成像器，以及能消除“果冻效应”和“闪光带”的全域快门技术，能拍摄出优异的图像效果。上述技术使得 HDC-3500 能够拍出具有 4K 高分辨率 (2000TVL)、低噪声 (-62dB)、出色灵敏度（F10 为 1080/59.94p 或 F11 为 1080/50p）和高动态范围的原始图像，同时实现 ITU-R BT.2020 广播标准的宽彩色空间。与特地开发的 LSI 数字信号处理器相结合，可充分发挥这款新的成像器出色的成像能力。

格式更灵活（4K/高清）

HDC-3500 可通过摄像机控制单元的 12G-SDI 和四个 3G-SDI 接口输出 4K 信号，3G-SDI 信号的格式范围高达 1080/50p。如此一来，您可从制作便利中受益，观众也能享受到更优质的图像质量。

了解详情

拓宽创作潜力，在任何拍摄情况下都能获得您想要的效果。暗色调饱和度确保在弱光条件下也能再现丰富、鲜明的色彩。强大的伽马函数可对微调色调值、对比度和细节进行精准控制。

可同时进行 HDR 和 SDR 制作

HDC-3500 能拍摄高动态范围图像，并支持索尼的 SR 实时工作流程，可同时进行 HDR/SDR 制作，以减少库存需求。

本产品已预装部分软件，因而需要购买许可证密钥才能激活某些功能。

可轻松更改传输方式

HDC-3500 支持标准光纤传输，具有 SMPTE 标准接口，可用于连接相关 HDCU-3100/HDCU-2000 系列摄像机控制单元。它能随时方便快捷地重新配置摄像机，以进行光纤、第三代数字三同轴或无线操作，还能选择外部面板。

更广泛的工作流选项

支持索尼适用于 HDR 的 SR Live 工作流程，可同时进行 4K HDR 和高清 SDR 制作，从而降低了多格式制作的硬件和人员成本。此外，HDC-3500 还能通过可选软件许可证进行升级，增加捕获逐行信号、逐行片段帧 (PsF) 信号或双倍速度采集功能，进而拍摄到精彩的慢动作。

适用于 IP 远程制作的简单解决方案

添加可选 HDCE-TX30 IP 摄像机扩展适配器能让 HDC-3500 直接输出 ST 2110 信号，无需配备单独的 CCU（摄像机控制单元），进而简化与 IP 远程制作系统的连接流程。

方便随身携带的摄像机

采用镁合金机身和碳纤维增强塑料 (CFRP) 外部面板制成，集质轻、韧度强等优点于一身。此外，较低的重心、易调节肩垫以及加宽操纵杆区都增强了摄像机操控的稳定性。HDC 系列演播室摄像机具有优异的人体工程学设计，适用于各类演播室和直播制作环境，是手持式操作的理想之选。

无缝集成

能向后兼容业界广受好评的索尼 HDC-2000 系列系统摄像机，并轻松畅顺地集成到当前直播制作基础设施中（包括摄像机和 CCU）。

4 倍慢动作

HDC-3500 提供高清分辨率下四倍速度采集功能，可将高质量高速图像传输到 HDCU-3500 摄像机控制单元 (CCU)。

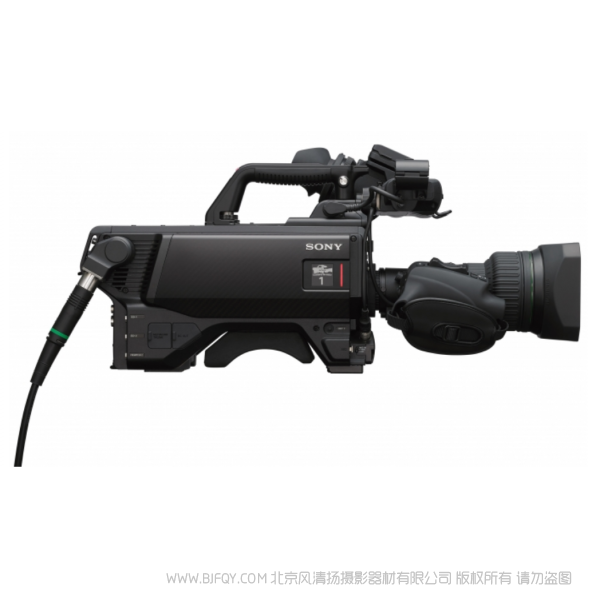

可显示摄像机编号和 Tally

摄像机机身上的图形化电子纸屏幕将会显示指定摄像机编号。所显示的信息将自动更新，以反映系统更改。摄像机数字显示屏旁边还有一个 LED Tally 灯。

丰富的聚焦辅助功能

寻像器详细信息功能可在取景器中直接添加专用图像增强边缘信号，从而帮助操作员在任何拍摄条件下快速精确地对焦。它还配有聚焦辅助指示灯和高级聚焦位置仪功能。

伺服控制的 ND 和 CC 滤镜

中灰 (ND) 和色彩校正 (CC)* 双光学滤镜轮将开拓更大创作潜力。两种滤镜都能通过远程控制面板、主设置单元或直接从摄像头进行控制。

网络中继

网络数据接口（通过 LAN 端口）可在摄像机和摄像机控制单元之间实现高达 1 Gbps 的高速数据传输，为 IP 产品和系统的配置能力* 提供支持。

* 在光纤配置下运行的摄像机。

一般信息

电源要求

AC 240 V，1.4 A（上限），DC 240 V，1.05 A（上限）

工作温度

20°C 至 +45°C（-4°F 至 +113°F）

储存温度

20°C 至 +60°C（-4°F 至 140°F）

重量

约 4.9 kg (10 lb 13 oz)（仅机身）
约 5.1 kg (11 lb 4 oz)（连接 HKC-TR37 时）
约 4.9 kg (10 lb 13 oz)（连接 HKC-FB30 时）

成像器

成像器

采用全域快门的 2/3 英寸 4K CMOS 成像器

方法

3-CMOS、RGB

电气特性

灵敏度

F10 为 1080/59.94p
F11 为 1080/50p
（2,000 lx 下反射率为 89.9%）

信噪比

-62 dB

几何形状失真

微不足道（不包括镜头失真）

光学系统规格

频谱系统

F1.4 棱镜系统

内置滤色片

ND 灰度滤镜 1：透明，2：1/4ND，3：1/8ND，4：1/16ND，5：1/64ND
CC 滤镜 A：交叉滤镜，B：3200K（清晰），C：4300K，D：6300K

输入/输出接口

摄像机控制单元

光电连接器（LEMO 3K.93C 连接器）(x1)

镜头

12 针 (x1)

VF

20 针 (x1)

MIC 1 IN

XLR 3 针，母 (x1)

音频输入 CH1，CH2

XLR 3 针，母（各 x1）
音频开关设为 MIC 时：–60 dBu（可通过菜单选择高达 –20 dBu），平衡
音频开关设为 LINE 时：0 dBu，平衡

内部通话系统 1、内部通话系统 2

XLR 5 针，母（各 x1）

耳塞式耳机

4 极迷你插孔 (x1)（2 极单声道、3 极立体声、4 极 CTIA 标准、4 极 OMTP 标准）

直流输入

XLR 4 针 (x1)、DC 10.5 至 17 V

直流输出

4 针 (x1)，DC 10.5 至 17 V，0.5 A（上限）*¹，2 针 (x1)，DC 10.5 至 17 V，2.5 A（上限）*¹

SDI 1

BNC (x1)

SDI 2

BNC (x1)

SDI MONI

BNC (x1)

测试输出

BNC (x1)

提示器/同步锁相

BNC (x1)
提示器 1 Vp-p、75 Ω
同步锁相高清：SMPTE ST274、三级同步、0.6 Vp-p、75 Ω，SD：黑场（NTSC：0.286 Vp-p、75 Ω/PAL：0.3 Vp-p、75 Ω）

提示器2

BNC (x1)，1 Vp-p，75 Ω

RET CTRL

6 针 (x1)

远程控制

8 针 (x1)

跟踪器

12 针 (x1)

摄像机吊架

12 针 (x1)

USB

USB 2.0、A 型、4 针 (x1)（用于连接 USB 驱动器）

网络数据接口

RJ-45 型 8 针 (x1)

标准配件

装置使用前须知 (1)、操作说明 (CD-ROM) (1)、电缆固定夹（1 套）、螺丝 (+B3×8) (2)、附加标签 (1)

注

*1

可能会受到施加载荷或输入的限制。

光学低通滤镜

如果 HDC3500 系列摄像机的内置滤色片不能很好地减少某些 LED 屏幕造成的摩尔纹，则可选的光学低通滤镜 (OLP) 将有助于进一步减少摩尔效应（部件号：1-856-731-31）。
