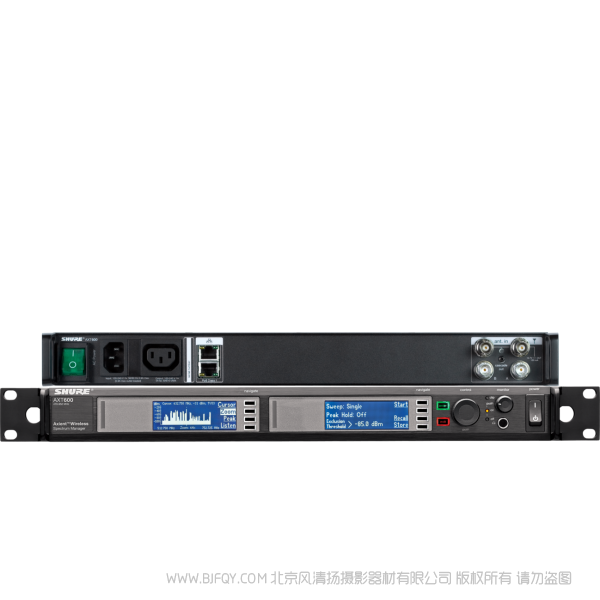

Shure 舒尔 AXT600 AXT600 Axient 频谱管理器

AXT600 Axient 频谱管理器定义了RF管理工具的新标准，可在单个机架单元中提供宽带UHF频谱扫描，频谱分析和兼容的频率协调。

Axient 频谱管理器是一款功能强大的工具，它能够为无线组件计算、分析并分配兼容频率。 频谱管理器扫描射频环境，并使用获得的数据为在网络中发现的所有无线频道计算兼容频率。 可以从“兼容频率列表”中对已连网的无线系统进行规划，并且可以连续不断的监控备用频率，并根据信号质量对频率进行排序。 在使用过程中，频谱管理器可以在发生干扰时将清晰的频率分配给接收机。 内置的频谱工具能够提供对射频活动的可视化监察和音频信号监听。

•

• 宽带扫描
  • 在一分钟内扫描整个 UHF 频谱 (470-952) 兆赫。
  • 扫描数据直接与 Axient 接收机参数和性能相匹配；并储存扫描结果供日后分析使用。
• 板载频率计算器对所有联网的舒尔无线设备生成兼容频率。
• 频率列表可从无线工作台 6 输出到频谱管理器中。
• 联网的硬件规划简化并精简了多通道 Axient 和 UHF-R 系统的设置。
• 先进的用户控制
  • 可调节阈值排除了超出已选噪音电平的频率。
  • 可以快速简单地输入要规避的已知电视频道和频率范围。
  • 可查看和可编辑的频率列表。
  • 分析修改后的频率列表，以验证兼容性。

分析

• 备用频率监控，实时地持续评估备用频率。
• 备用频率排序，可评估备用频率的质量，并确定哪些较适合使用。
• 备用频率排序，可评估备用频率的质量，
• 按需分配频率服务器在需要变更时提供清晰、兼容的频率。

可视化

• 频谱显示提供在前面板显示有光标、缩放和峰值查找功能的频谱图。
• 备用频谱显示确定可供 Axient 频道使用的备用频率数量
• “监听”功能解调 FM 信号，进行耳机监听，并实时显示信号强度。

连接性

• 可级联5部接收机使用来自1个信号源的射频信号。
• 2个以太网端口可方便地连接计算机和 ShowLink 接入点。
• IEC 输入/输出电源端口可以串联交流电源。

单个机架单元提供宽带 UHF 频谱扫描和分析，以及兼容的频率协调。
在大约一分钟内扫描并分析全球 UHF 频谱(470–952 MHz)
与 Axient Digital数字无线系统和其他舒尔网络无线系统兼容
持续实时监控、评估和显示备用频率
尺寸(高X宽X深)44mmx483mmx366mm

产地：墨西哥

规格

射频调谐频率的范围

470–865, 925–952 MHz

射频调节步进大小

25, 200, 1000 千赫茲

背景噪声

频带宽度分辨率

镜频抑制

>110 dB, 典型

乱真信号响应

<-100 dBm, 典型

较终静音

>90 dB, A-加权

外观尺寸

44 毫米 x 483 毫米 x 366 毫米 (1.7 英寸 x 19.0 英寸 x 14.4 英寸) 高度 x 宽度 x 深度

重量

5.5 公斤 (12.0 磅)

外壳

钢质；挤压铝形材

电源要求

100 到 240 伏交流, 50–60 赫兹

电流漏极

参考电压 120 伏交流

0.8 A RMS

工作温度范围

-18°C (0°F) 到 63°C (145°F)

存储温度范围

-29°C (-20°F) 到 74°C (165°F)

扫描时间

Spectrum Manager 可以使用 8 个并行分组扫描模块在 64 秒内扫描整个射频调谐频率范围。在并行分组扫描模块工作状态下，在指定范围内每 60 MHz 带宽的扫描时间可以更短。

只能用于 WWB6 控制

RF 输入

接头类型

BNC

配置

非平衡, 有源

阻抗

50 Ω

较大输入电平

-20 dBm

偏置电压

12 伏（直流）, 150 mA (300 mA 较大值)

级联输出

接头类型

BNC

配置

非平衡, 有源

阻抗

50 Ω

插入损耗

<5 dB

监控音频输出

音频响应

40–18 千赫茲, ±3 dB

配置

非平衡单声道, 1/4 英寸输出 (可驱动立体声耳机)

阻抗

50 Ω

较大信号电平

45 千赫较大偏移

1 W @ 63 Ω

插针分配

联网

以太网供电 (PoE)

50 伏（直流）, 类别 1

网络接口

双端口以太网 10/100  Mbps

网络寻址功能

DHCP 或手动指定 IP 地址

附件

提供的附件

*带有可用于前端固定天线的集成接插件。
