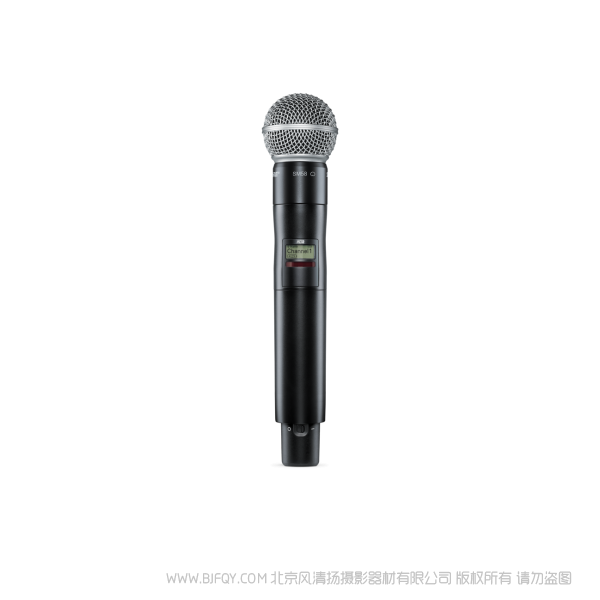

舒尔 Shure AD2/SM58 手持式无线话筒发射机

AD2/SM58 提供几乎无可挑剔的音频质量和射频性能，外加宽调谐、高密度模式和加密功能。具备牢固的金属构造，使用充电电池供电（手持发射机可使用插座式充电器充电），黑色外观。

AD2/SM58 手持式无线话筒发射机兼容 Axient™ Digital 数字无线系统。

AD2/SM58 具有突破性的射频性能和高达 184 MHz 的宽调谐范围，专业品质的无线数字音频触手可及。

注意: 单独购买无线组件时，为了系统正常运行，请您确保频段匹配。

• 两种传输模式：可实现优化覆盖的标准模式，以及可实现较大系统通道数的全新高密度模式
• 坚固的金属结构，黑色外观
• 背光式 LCD 显示，配备易用的导航菜单和控制按键
• 隐蔽、可锁定的电源开关
• 加密功能，安全传输
• AA 或 SB900A 锂离子充电电池，方便的电源选择
• 适用于插座式充电的外部充电单元

手持式心形动圈话筒发射器，轻质耐用的铝铸外壳
两种传输模式：
-标准模式，可实现较佳覆盖范围
-全新高密度模式，可实现较大系统通道数和稳定的覆盖
射频载波范围 470-960MHz，提供无可挑剔的音频质量和射频性能
外加宽调谐、高密度（HD）模式和加密功能，安全传输
适用于插座式充电的外部充电单元
背光式 LCD 显示，配备易用的导航菜单和控制按键
外观低调，可锁定的电源开关
1.5伏AA碱性电续航8小时，舒尔SB900A 续航11小时

外壳：铝铸
拾音模式 / 传感器类型：心形 / 动圈
音频频率响应：20 H z- 20 kHz（±1 dB）
增益微调范围：-12 至 21 dB（1dB 步进）
较大输入电平 1kHz：145 dB SPL ，典型值
天线类型：集成式螺旋单边带
占用带宽：＜200 kHz
调谐类型：舒尔 Axient Digital 技术
输出功率 电源：2 mW、10 mW、35 mW 可切换
尺寸（长 X 深）：256 x 51mm
重量：340g，不含电池

产地：墨西哥

规格

话筒偏移范围

-12 至 21 dB（采用 1 dB 步进）

电池型号

Shure SB900B 充电锂电池或 LR6 五号电池 1.5 V

电池工作时间

@ 10 mW

尺寸

256 毫米 x 51 毫米（10.1 英寸 x 2.0 英寸）长度 x 直径

重量

340 g（12.0 盎司），无电池

外壳

铸铝

工作温度范围

-18°C (0°F) 至 50°C (122°F)

存储温度范围

-29°C (-20°F) 至 74°C (165°F)

音频输入

配置

非平衡

较大输入电平

1% THD 下 1 千赫

145 分贝声压级 (SM58), 典型

射频输出

天线类型

集成式单波段螺旋型

占用带宽

<200 千赫茲

通道至通道间隔

调幅类型

Shure Axient 数字

电源

2 mW, 10 mW, 35 mW

Specific Absorption Rate (SAR)

< 0.19 W/kg

频率范围和发射机输出功率

*差距在 608 至 614 MHz 之间。

**一个差距在 608 至 614 MHz 之间且一个差距在 616 至 653 MHz 之间。

***电源传送至天线端口。

†操作模式取决于所在地区。在巴西，将使用“高密度”模式。在秘鲁，较大功率电平为 10mW。

††在印度尼西亚限制为 10mW。

†††Z16 仅适用于日本。

△输出功率限定为 10 mW（608 MHz 以上）。

◇韩国将功率定义为传导功率 (ERP)，比表中声明的值低 1dB。

เครื่องโทรคมนาคมและอุปกรณ์นี้มีความสอดคล้องตามมาตรฐานหรือข้อกำหนดทางเทคนิคของ กสทช.

K55 606-694 MHz

* This equipment may be capable of operating on some frequencies not authorized in your region. See Licensing Information.

G56 470-636 MHz

* This equipment may be capable of operating on some frequencies not authorized in your region. See Licensing Information.

K57 606-790 MHz

* This equipment may be capable of operating on some frequencies not authorized in your region. See Licensing Information.

请遵循您当地的电池、包装和电子废弃物的回收计划。

除了本操作手册中指定的电源、频率或其他参数外，无需用户操作控制。

许可信息

许可授予：本设备在一些特定地区使用可能需要获得主管部门许可证。请向您所在国家的主管部门咨询相关要求。未经 Shure Incorporated 明确许可的修改或改装会使你操作本设备的授权失效。 获得 Shure 无线话筒设备的授权是用户的责任，许可情况取决于用户类型和应用情况以及选择的频率。Shure 强烈建议你在选择和订购频率之前，应与相关的无线电管理机构联系，以了解许可授予情况。

低功率射頻器材技術規範

取得審驗證明之低功率射頻器材，非經核准，公司、商號或使用者均不得擅

自變更頻率、加大功率或變更原設計之特性及功能。低功率射頻器材之使用

不得影響飛航安全及干擾合法通信；經發現有干擾現象時，應立即停用，並

改善至無干擾時方得繼續使用。前述合法通信，指依電信管理法規定作業之

無線電通信。低功率射頻器材須忍受合法通信或工業、科學及醫療用電波輻

射性電機設備之干擾。

澳大利亚无线警告

此设备在 ACMA 级许可下运行且必须符合所有该许可的所有条件，包括运行频率。在 2014 年 12 月 31 日之前，如果此设备运行在 520-820 MHz 频带，则它将符合条件。警告：在 2014 年 12 月 31 日之后，为了符合条件，此设备不得运行在 694-820 MHz 频带。

认证

符合美国联邦通讯委员会法规第 15 章和法规第 74 章的规定。

符合 RSS-210 已通过加拿大 ISED 认证。

FCC ID： DD4AD2G55、DD4AD2G57、DD4AD2K53、DD4AD2K54、DD4AD2X55。IC： 616A-AD2G55、616A-AD2K53。

符合下列欧盟指令的基本要求：

• 2008/34/EC 修订的 WEEE 指导原则 2012/19/EU
• RoHS 指导原则 EU 2015/863

注意：请遵循您所在地的电池和电子废弃物回收方案

本产品符合所有相关欧盟指令的基本要求，并且允许使用 CE 标志。

Shure Incorporated 特此声明该无线电设备符合指令 2014/53/EU 的要求。欧盟符合性声明的全文可在以下网址查看：http://www.shure.com/europe/compliance

授权的欧洲代表：

Shure Europe GmbH

欧洲、中东、非洲总部

部门：欧洲、中东、非洲批准部

Jakob-Dieffenbacher-Str.12

75031 Eppingen, Germany

电话：+49-7262-92 49 0

传真：+49-7262-92 49 11 4

电子邮件：EMEAsupport@shure.de

（一）本产品符合“微功率短距离无线电发射设备目录和技术要求”的具体条款和使用场景；

（二）不得擅自改变使用场景或使用条件、扩大发射频率范围、加大发射功率（包括额外加装射频功率放大器），不得擅自更改发射天线；

（三）不得对其他合法的无线电台（站）产生有害干扰，也不得提出免受有害干扰保护；

（四）应当承受辐射射频能量的工业、科学及医疗（ISM）应用设备的干扰或其他合法的无线电台（站）干扰；

（五）如对其他合法的无线电台（站）产生有害干扰时，应立即停止使用，并采取措施消除干扰后方可继续使用；

（六）在航空器内和依据法律法规、国家有关规定、标准划设的射电天文台、气象雷达站、卫星地球站（含测控、测距、接收、导航站）等军民用无线电台（站）、机场等的电磁环境保护区域内使用微功率设备，应当遵守电磁环境保护及相关行业主管部门的规定。
