BMD UltraStudio 4K Extreme 3 雷电3 TypeC接口 40Gb/s 读取 12G SDI接口 HDMI2.0 12bit RGB

业界新锐UltraStudio 4K Extreme 3是一款适用于PCI Express和Thunderbolt计算机的先进采集和输出方案！它采用40Gb/s炫速Thunderbolt 3技术，并搭载先进的12G‑SDI和HDMI 2.0接口，能从事高达每秒60帧的影像处理，并且配备高色深和12bit RGB，可通过其HDMI 2.0a接口实现HDR工作流程，获得超大4K画幅。UltraStudio 4K Extreme 3还配备一系列广泛的模拟和数字接口，能兼容几乎所有摄影机、录机、矩阵以及显示器，甚至还内置无比强劲的硬件编码器，为您实现实时H.265编码！

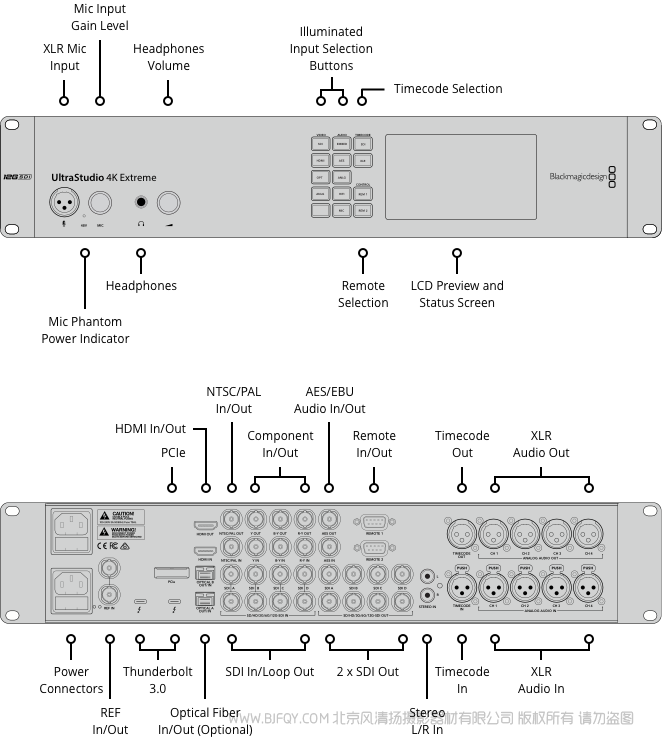

接口

SDI视频输入

2 x 12Gb/s和2 x 6Gb/s SD/HD/2K/4K。
支持单链路/双链路/四链路4:2:2/4:4:4。
可切换2D、3D。

SDI视频输出

2 x 12Gb/s和2 x 6Gb/s SD/HD/2K/4K。
支持单链路/双链路/四链路4:2:2/4:4:4。
可切换2D、3D。

SDI速率

270Mb、1.5G、3G、6G、12G

光纤SDI

支持2个选配SMPTE模块

SDI视频环路

4路时钟恢复SD/HD/2K/4K链接所对应的输入。

SDI视频重复输出

2 x 12Gb/s和2 x 6Gb/s SD/HD/2K/4K。
支持单链路/双链路/四链路4:2:2/4:4:4。
可切换2D、3D。

模拟视频输入

1路YUV分量通过3个BNC接口，1路复合NTSC/PAL通过1个BNC接口。

模拟视频输出

1路YUV分量通过3个BNC接口，1路复合NTSC/PAL通过1个BNC接口。

模拟音频输入

4通道专业平衡模拟音频通过XLR接口，以及2通道消费级非平衡模拟音频通过RCA接口。

模拟音频输出

4通道专业平衡模拟音频，通过XLR接口。

光纤输入/输出（可选）

2 x 12Gb/s光纤

AES/EBU音频输入

2通道非平衡，带采样率转换器，通过BNC接口。

AES/EBU音频输出

2通道非平衡音频通过BNC接口输出。

SDI音频输入

16通道嵌入SD/HD/2K/4K。

SDI音频输出

16通道嵌入SD/HD/2K/4K。

HDMI视频输入

HDMI 2.0 A类接口，支持2160p60

HDMI视频输出

HDMI 2.0 A类接口，支持2160p60

HDMI音频输入

8通道嵌入SD/HD/4K。

HDMI音频输出

8通道嵌入SD/HD/4K。

麦克风输入

1路48V麦克风输入通过XLR接口。通过软件控制可切换幻象电源。

时间码输入

1路XLR输入。

时间码输出

1路XLR输出。

同步输入

1路同步输入。三电平或黑场

同步输出

1路同步环通输出。三电平或黑场

计算机接口

Thunderbolt™ 3 (Mac OS和Windows系统), PCI Express 4速第二代。

电源

2个内置国际通用AC电源，带IEC C14插座。100-240V，50-60Hz。

支持的编解码

AVC-Intra、AVCHD、佳能XF MPEG2、数码单反、DV-NTSC、DV-PAL、DVCPRO50、DVCPROHD、DPX、HDV、HEVC、XDCAM EX、XDCAM HD、XDCAM HD422、DNxHR & DNxHD、Apple ProRes 4444、Apple ProRes 422 HQ、Apple ProRes 422、Apple ProRes 422 LT、Apple ProRes 422 Proxy、无压缩8bit 4:2:2、无压缩10bit 4:2:2、无压缩10bit 4:4:4。

软件

自带软件

DaVinci Resolve、Media Express、Disk Speed Test、LiveKey、Blackmagic Desktop Video Utility以及Blackmagic Mac OS和Windows版驱动。Media Express、Blackmagic Desktop Video Utility和Blackmagic Linux版驱动。

内部软件升级

固件内置软件驱动程序。软件驱动可在系统启动时加载或通过软件更新程序加载。

应用软件

DaVinci Resolve

Fusion

Final Cut Pro X

Adobe Premiere Pro CC

Avid Media Composer

Adobe After Effects CC

Avid Pro Tools

Steinberg Cubase

Steinberg Nuendo

Adobe Photoshop CC

其他支持的应用程序：

The Foundry Nuke、 Grass Valley Edius、 Sony Catalyst Production Suite、 Tools On Air Just: Play & Live & In、 Softron MovieRecorder & MReplay、 Adobe Flash Media Live Encoder、 Telestream Wirecast、 Livestream Producer、 Resolume Arena、 Magix Vegas Pro & Movie Edit Pro Premium、 Corel VideoStudio Pro、 CyberLink PowerDirector、 Vidblaster X & Studio & Broadcast、 Uniplay One & CG、 CasparCG Server、 Magicsoft CG、 Xsplit Broadcaster、 Imagine Communications Velocity & InfoCaster、 DevTek Easy Media Suite、 Metus Ingest、 Boinx Software MimoLive、 Cinegy Capture Pro、 vMix Live、 Renewed Vision ProPresenter、 Ventuz Director、 Class X Liveboard & Coral CG、 Glookast Capturer、 Open Broadcaster Software Studio、 Nautilus NEMO3D、Derivative TouchDesigner、Assimilate Scratch、Burst Video WebClip2Go、Burst Video [REC]Marker、 Zoom。

HDR与REC 2020采集和播放功能视应用程度而定，请于您的软件供应商确认。

SDI视频格式

SD视频格式

525i59.94 NTSC、625i50 PAL

HD视频格式

720p50、720p59.94、720p60、
1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p47.95、1080p48、1080p50、1080p59.94、1080p60
1080PsF23.98、1080PsF24、1080PsF25、1080PsF29.97、 1080PsF30
1080i50、1080i59.94、1080i60

2K视频格式

2Kp23.98 DCI、2Kp24 DCI、2Kp25 DCI、2Kp29.97 DCI、2Kp30 DCI、2Kp47.95 DCI、2Kp48 DCI、2Kp50 DCI、2Kp59.94 DCI、 2Kp60 DCI、2KPsF23.98 DCI、2KPsF24 DCI、2KPsF25 DCI、2KPsF29.97 DCI、2KPsF30 DCI

Ultra HD视频格式

2160p23.98、2160p24、2160p25、2160p29.97、2160p30、2160p47.95、2160p48、2160p50、2160p59.94、2160p60

4K视频格式

4Kp23.98 DCI、4Kp24 DCI、4Kp25 DCI、4Kp29.97 DCI、4Kp30 DCI、4Kp47.95 DCI、4Kp48 DCI、4Kp50 DCI、4Kp59.94 DCI、4Kp60 DCI

3D视频格式

720p50、720p59.94、720p60、
1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p47.95、1080p48
1080PsF23.98、1080PsF24、1080PsF25、1080PsF29.97、 1080PsF30
1080i50、1080i59.94、1080i60
2Kp23.98 DCI、 2Kp24 DCI、 2Kp25 DCI、 2Kp29.97 DCI、 2Kp30 DCI、 2Kp47.95 DCI、 2Kp48、 2KPsF23.98 DCI、 2KPsF24 DCI、 2KPsF25 DCI
2160p23.98、 2160p24、 2160p25、 2160p29.97、 2160p30、 2160p47.95、 2160p48
4Kp23.98 DCI、 4Kp24 DCI、 4Kp25 DCI、 4Kp29.97 DCI、 4Kp30 DCI、 4Kp47.95 DCI、 4Kp48 DCI

SDI规范

SMPTE 259M、 SMPTE 274M、 SMPTE 292M、 SMPTE 296M、 SMPTE 372M、 SMPTE 424M、 SMPTE 425M、 SMPTE 435、 SMPTE 2048-1、 SMPTE 2081-10、 SMPTE 2081-11、 SMPTE 2082-10、 SMPTE ST2108‑1、ITU-R BT.656和ITU-R BT.601

SDI元数据支持

RP 188/SMPTE 12M-2和隐藏式字幕

SDI音频采样

电视标准采样率48kHz，24bit。

SDI视频采样

4:4:4，4:2:2

SDI色彩空间

REC 601、REC 709、REC 2020。

HDR支持

HDR元数据包装、HLG及PQ传输特性。

SDI配置

SDI输出可通过Blackmagic Desktop Video实用程序配置用于四链路3Gb/s。当在SDI A上使用单链路12Gb/s或在SDI A和B上使用双链路6Gb/s时，下变换HD信号通过SDI C和D输出。

HDMI视频格式

SD视频格式

525i59.94 NTSC、625i50 PAL

HD视频格式

720p50、720p59.94、720p60、
1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p50、1080p59.94、1080p60
1080i50、1080i59.94、1080i60

Ultra HD视频格式

2160p23.98、2160p24、2160p25、2160p29.97、2160p30、 2160p50、2160p59.94、2160p60

4K视频格式

4Kp23.98 DCI、4Kp24 DCI、4Kp25 DCI、4Kp29.97 DCI、4Kp30 DCI、4Kp50 DCI、4Kp59.94 DCI、4Kp60 DCI

3D视频格式

720p50、720p59.94、720p60、
1080p23.98、1080p24、1080p25、1080p29.97、1080p30、
1080i50、1080i59.94、1080i60

HDMI音频采样

电视标准采样率48kHz，24bit。

HDMI视频采样

4:4:4、4:2:2和4:2:0

HDMI色彩空间

REC 601、REC 709、REC 2020。

HDR支持

HDR静态元数据包装、HLG及PQ传输特性。

HDMI配置

HDMI 2.0b支持高色深和HDR。自动配置连接的显示器。

多速率支持

HDMI和SDI视频连接可在SD/HD/UHD和4K之间切换。分量模拟视频连接可在SD和HD之间切换。

复制保护

HDMI输入无法从有复制保护的HDMI信号源上采集。采集和发布内容前请确认版权。

硬件帧缓冲器

ARGB、BGRA (8-bit RGB 4:4:4:4)、r210 (10-bit RGB 4:4:4)、R12B和R12L (12-bit RGB 4:4:4)较高2160p30

所有机型2vuy (8-bit YUV 4:2:2)和v210 (10-bit YUV 4:2:2)

色彩精度

上至2160p30的8bit、10bit、12bit RGB 4:4:4，以及所有格式的8bit、10bit YUV 4:2:2

计算机采集

2 x Thunderbolt 3用于Mac和Windows，PCI Express Gen 2用于Mac、Windows和Linux。包括Blackmagic Desktop Video SDK。

控制

内置控制面板

14个按钮，用于输入选择，5英寸彩色显示屏

设备控制

2 x RS-422录机控制

处理

编码

H.265硬件实时编码器。

Ultra HD下变换

内置优质硬件下变换器，可将Ultra HD下变换到HD信号，并当与HD电视连接时将下变换信号通过SDI C和D以及HDMI接口输出。

HD到SD下变换

内置高质量硬件下变换器，可将HD下变换为SD信号，并可从SDI B输出接口、分量和复合NTSC/PAL接口输出。SD输出可选Letterbox（上下加黑边）、Anamorphic（变形） 16:9以及Center Cut（左右切边） 4:3。

HD上变换

内置高质量硬件上变换器，可将SD上变换到720HD或1080HD输出。有4:3 Pillarbox（左右加黑边）、14:9 Zoom（缩放）和16:9 Zoom（缩放）可选。

HD交叉变换

内置高质量硬件交叉变换器，可将720p变换到1080HD，将1080HD变换到720p输出。

实时特效

DaVinci Resolve、Final Cut Pro X内部特效。Adobe Premiere Pro CC Mercury Playback Engine特效。Avid Media Composer内部特效。

色彩空间转换

硬件实时

3D处理

双通道帧封装采集和播放。

物理安装

计算机需具备Thunderbolt端口或可用的PCI Express插槽。可另购Blackmagic PCI Express线缆套件获得PCI Express Gen 3高速接口。完整系统要求请参阅支持页面。

操作系统

Mac 11.1 Big Sur、
Mac 12.0 Monterey或更高版本。

Windows 8.1、10和11的64位操作系统。

Linux

电源要求

2个内部100-240V AC电源

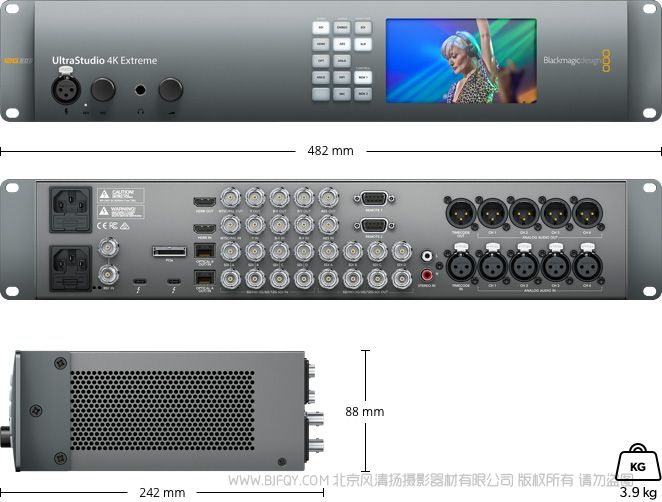

物理规格

环境规格

操作温度

5°到40° C（41°到104° F）

存储温度

-20°到45° C（-4° 到 113° F）

相对湿度

0%到90%不结露

装箱配置

UltraStudio 4K Extreme 3

欢迎卡内含QR码，可用于软件下载。

DaVinci Resolve SD卡

保修

3年有限制造商保修。
