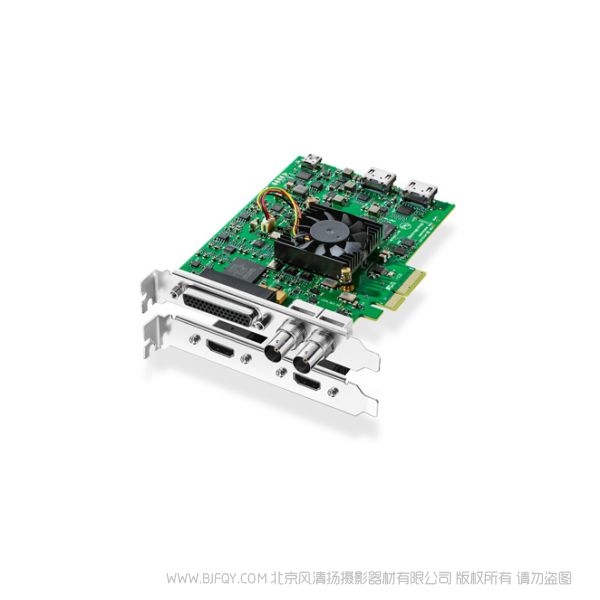

BMD DeckLink Studio 4K 如果您使用众多模拟视频和音频设备进行制作，并且需要在SD、HD、2K和Ultra HD之间无缝工作，那么DeckLink Studio 4K就是理想选择

如果您使用众多模拟视频和音频设备进行制作，并且需要在SD、HD、2K和Ultra HD之间无缝工作，那么DeckLink Studio 4K就是理想选择！DeckLink Studio 4K配备众多模拟和数字视频接口，包括SD/HD/Ultra HD 6G-SDI、HDMI 1.4b、SD/HD分量、复合、S-video、4通道平衡模拟音频、2通道AES/EBU输出（可切换为6通道输出）、黑场和三电平同步输入、RS-422录机控制接口、SD抠像和硬件下变换器。如此超前设计，让您尽情进行剪辑、绘画和广播设计，无后顾之忧！

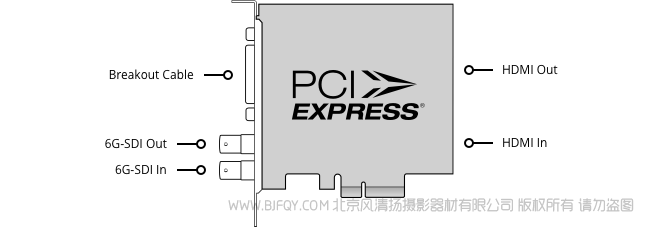

接口

SDI视频输入

1路10bit SD/HD/2K/4K。支持6G 4:2:2和3G 4:4:4

SDI视频输出

1路10bit SD/HD/2K/4K。支持6G 4:2:2和3G 4:4:4

模拟视频输入

1路分量YUV通过3个BNC接口，1路复合，1路S-Video。分量支持HD和SD。

模拟视频输出

1路分量YUV通过3个BNC接口，1路复合，1路S-Video，1路SD-SDI。分量支持HD和SD。

模拟音频输入

4通道专业平衡模拟音频通过1/4英寸插孔。

模拟音频输出

4通道专业平衡模拟音频通过1/4英寸插孔。3号和4号通道可切换到AES/EBU输出。

AES/EBU音频输入

2通道非平衡带采样率转换器。

AES/EBU音频输出

2通道非平衡。3号和4号模拟输出可切换到AES/EBU输出，用于3号和4号、5号和6号音频输出。使用该功能时共有6路AES/EBU输出音频通道。

SDI音频输入

16通道嵌入HD/2K/4K。8通道嵌入SD。

SDI音频输出

16通道嵌入HD/2K/4K。8通道嵌入SD。

HDMI视频输入

1路HDMI A类接口。

HDMI视频输出

1路HDMI A类接口。

HDMI音频输入

8通道嵌入SD、HD、4K。

HDMI音频输出

8通道嵌入SD、HD、4K。

同步输入

三电平或黑场

设备控制

索尼™可兼容RS422录机控制端口。软件控制TxRx方向可逆串行端口。

计算机接口

PCI Express 4速第二代，兼容4、8、16速PCI Express插槽。

支持的编解码

AVC-Intra、AVCHD、佳能XF MPEG2、数码单反、DV-NTSC、DV-PAL、DVCPRO50、DVCPROHD、DPX、HDV、XDCAM EX、XDCAM HD、XDCAM HD422、Apple ProRes 4444、Apple ProRes 422 HQ、DNxHR & DNxHD、Apple ProRes 422、Apple ProRes LT、Apple ProRes 422 Proxy、无压缩8bit 4:2:2、无压缩10bit 4:2:2、无压缩10bit 4:4:4。

软件

自带软件

Media Express、Disk Speed Test、LiveKey、Blackmagic Desktop Video Utility以及Blackmagic Mac OS和Windows版驱动。Media Express、Blackmagic Desktop Video Utility和Blackmagic Linux版驱动。

内部软件升级

固件内置软件驱动程序。系统启动时加载或通过软件更新程序加载。

物理安装

PCI Express 4速第二代，兼容Mac OS、Windows和Linux支持的4速、8速和16速PCIe插槽。完整系统要求请参阅支持页面。

应用软件

DaVinci Resolve

Fusion

Final Cut Pro X

Adobe Premiere Pro CC

Avid Media Composer

Adobe After Effects CC

Avid Pro Tools

Steinberg Cubase

Autodesk Smoke

Adobe Photoshop CC

其他支持的应用程序： The Foundry Nuke、 Grass Valley Edius、 Steinberg Nuendo、Sony Catalyst Production Suite、 Tools On Air Just: Play & Live & In、 Softron MovieRecorder & MReplay、 Adobe Flash Media Live Encoder、 Telestream Wirecast、 Livestream Producer、 Resolume Arena、 Magix Vegas Pro & Movie Edit Pro Premium、 Corel VideoStudio Pro、 CyberLink PowerDirector、 Vidblaster X & Studio & Broadcast、 Uniplay One & CG、 CasparCG Server、 Magicsoft CG、 Xsplit Broadcaster、 Imagine Communications Velocity & InfoCaster、 DevTek Easy Media Suite、 Metus Ingest、 Boinx Software MimoLive、 Cinegy Capture Pro、 vMix Live、 Renewed Vision ProPresenter、 Ventuz Director、 Class X Liveboard & Coral CG、 Glookast Capturer、 Open Broadcaster Software Studio、 Nautilus NEMO3D、Burst Video WebClip2Go & [REC]Marker、 Zoom。

视频格式

SD视频格式

525i59.94 NTSC、625i50 PAL

高清视频格式

720p50、720p59.94、720p60、
1080p24、1080p25、1080p29.97、1080p30、1080p50、1080p59.94、1080p60
1080PsF23.98、1080PsF24、1080PsF25、1080PsF29.97、 1080PsF30
1080i50、1080i59.94、1080i60

2K 视频格式 (仅SDI)

2K DCI 23.98p、2K DCI 24p、2K DCI 25p

超高清视频格式

2160p23.98、2160p24、2160p25、2160p29.97、2160p30

4K视频格式

4K DCI 23.98p、4K DCI 24p、4K DCI 25p*
* 仅SDI

SDI规范

SMPTE 292M、SMPTE 259M、SMPTE 296M SMPTE 372M、SMPTE 425M、SMPTE 2081、ITU-R BT.656和ITU-R BT.601。

SDI元数据支持

RP 188/SMPTE 12M-2和隐藏式字幕

SDI视频采样

4:2:2、4:4:4*
*4K为4:2:2

SDI色彩精度

所有格式下8bit、10bit、12bit RGB 4:4:4（较高1080p25 2K DCI），以及所有格式下8bit、10bit YUV 4:2:2。

色彩空间

REC 601、REC 709

HDMI视频采样

4:4:4、4:2:2和4:2:0

HDMI色彩精度

HD格式下为10bit RGB
HD和4K格式下为10bit YUV。

HDMI配置

HDMI 1.4b。自动配置连接的显示器。

音频采样

电视标准采样率48Khz，24bit。

色彩精度

10bit

色彩空间

REC 601、REC 709

HDMI分辨率

像素到像素，高达4K分辨率。

多速率支持

HDMI和SDI视频连接可在SD/HD/2K和UHD之间切换。分量模拟视频连接可在SD和HD之间切换。

复制保护

HDMI输入无法从有复制保护的HDMI信号源上采集。采集和发布内容前请确认版权。

处理

HD下变换

内置高质量硬件下变换器，可从SDI输出口输出HD-SDI；从SD-SDI输出SD；以HD视频格式回放时可输出复合和S-Video。将模拟视频切换到分量并选择HD或SD输出。有Letterbox（上下加黑边）、Anamorphic（变形）16:9以及Center Cut（左右切边）4:3等风格可选。

HD上变换

采集时可通过软件将SD信号上变换为720HD或1080HD。可选4:3 Pillarbox（左右加黑边）、14:9 Pillarbox（左右加黑边）和16:9 Zoom（缩放）。

交叉变换

回放时可通过软件实现720HD到1080HD，以及1080HD到720HD的交叉变换。

实时特效

DaVinci Resolve、Final Cut Pro X内部特效。Adobe Premiere Pro CC Mercury Playback Engine特效。Avid Media Composer内部特效。

色彩空间转换

硬件实时

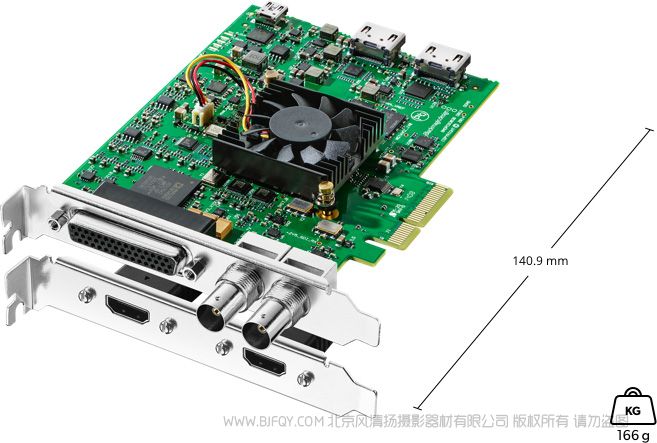

物理规格

操作系统

Mac 11.1 Big Sur、
Mac 12.0 Monterey或更高版本。

Windows 8.1、10和11的64位操作系统。

Linux

电源要求

功耗

22W

环境规格

操作温度

5°到40°C（32°到104°F）

存储温度

-20°到45°C（-4° 到 113°F）

相对湿度

0%到90%不结露

装箱配置

DeckLink Studio 4K

用于模拟信号和RS-422控制的辫子线。

HDMI固定支架

保修

3年有限制造商保修。
