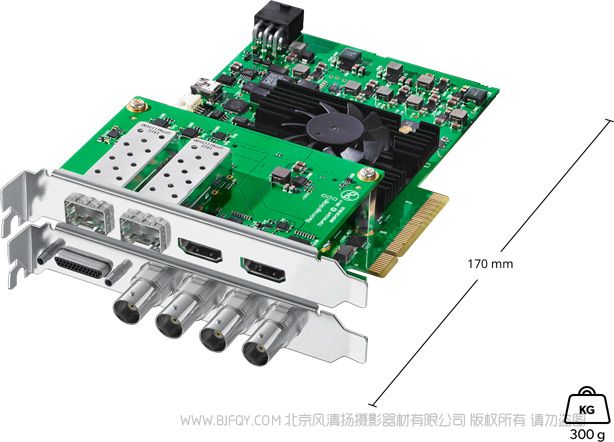

BMD 黑色魔法 DeckLink 4K Extreme 12G SDI DCI 4K 输入输出 PCIE板卡 采集卡

先进的数字电影采集卡，可通过12G-SDI接口实现惊人的DCI 4K输入和输出！它可为您提供双链路多速率12G-SDI接口，支持SD、HD和Ultra HD，甚至Ultra HD 60p。并可以4096 x 2160分辨率处理高达25p的DCI 4K影像！它能以10bit YUV或全色彩带宽12bit RGB采集图像，且配备AES/EBU音频和上/下/交叉变换，并内置立体3D，可以输出全色度带宽RGB 4:4:4:4图像！它支持极其广泛的视频格式和视频接口！

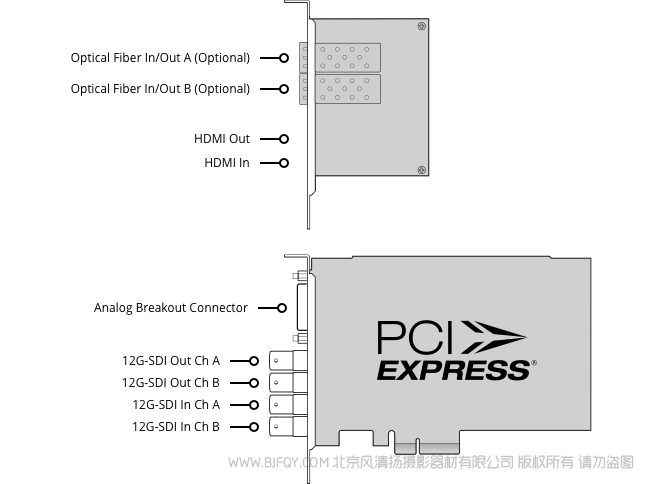

接口

SDI视频输入

2 x 12Gb/s SD/HD/2K/4K。支持单链路/双链路4:2:2/4:4:4。可切换2D、3D。

SDI视频输出

2 x 12Gb/s SD/HD/2K/4K。支持单链路/双链路4:2:2/4:4:4。可切换2D、3D。

模拟视频输入

1路分量YUV通过3个BNC接口，可切换到S-Video或复合信号。分量支持HD和SD。

模拟视频输出

1路分量YUV通过3个BNC接口，可切换到S-Video和复合信号。分量支持HD和SD。

模拟音频输入

2通道专业平衡模拟音频通过XLR接口。

模拟音频输出

2通道专业平衡模拟音频通过XLR接口。

光纤输入/输出（可选）

2 x 12Gb/s光纤

AES/EBU音频输入

2通道非平衡带采样率转换器。

AES/EBU音频输出

2通道非平衡。

SDI音频输入

16通道嵌入SD/HD/2K/4K。

SDI音频输出

16通道嵌入SD/HD/2K/4K。

HDMI视频输入

HDMI A类接口，支持2160p60。

HDMI视频输出

HDMI A类接口，支持2160p60。

HDMI音频输入

8通道嵌入SD/HD/4K

HDMI音频输出

8通道嵌入SD/HD/4K。

同步输入

三电平或黑场

设备控制

索尼™可兼容RS422录机控制端口。软件控制TxRx方向可逆串行端口。

计算机接口

PCI Express 8速第2代，兼容8速和16速PCI Express插槽和HDMI或SDI夹层卡。

支持的编解码

AVC-Intra、AVCHD、佳能XF MPEG2、数码单反、DV‑NTSC、DV‑PAL、DVCPRO50、DVCPROHD、DPX、HDV、XDCAM EX、XDCAM HD、XDCAM HD422、DNxHR & DNxHD、Apple ProRes 4444、Apple ProRes 422 HQ、Apple ProRes 422、Apple ProRes LT、Apple ProRes 422 Proxy、无压缩8bit 4:2:2、无压缩10bit 4:2:2、无压缩10bit 4:4:4。

软件

自带软件

DaVinci Resolve、Media Express、Disk Speed Test、LiveKey、Blackmagic Desktop Video Utility以及Blackmagic Mac OS和Windows版驱动。Media Express、Blackmagic Desktop Video Utility和Blackmagic Linux版驱动。

内部软件升级

固件内置软件驱动程序。系统启动时加载或通过软件更新程序加载。

物理安装

PCI Express 8速第2代，兼容Mac OS、Windows和Linux支持的8速和16速PCI Express插槽。Mac OS系统要求为带有PCI Express插槽的Mac Pro计算机。完整系统要求请参阅支持页面。

应用软件

DaVinci Resolve

Fusion

Final Cut Pro X

Adobe Premiere Pro CC

Avid Media Composer

Adobe After Effects CC

Avid Pro Tools

Steinberg Cubase

Autodesk Smoke

Adobe Photoshop CC

其他支持的应用程序包括：The Foundry Nuke、 Grass Valley Edius、 Steinberg Nuendo、Sony Catalyst Production Suite、 Tools On Air Just: Play & Live & In、 Softron MovieRecorder & MReplay、 Adobe Flash Media Live Encoder、 Telestream Wirecast、 Livestream Producer、 Resolume Arena、 Magix Vegas Pro & Movie Edit Pro Premium、 Corel VideoStudio Pro、 CyberLink PowerDirector、 Vidblaster X & Studio & Broadcast、 Uniplay One & CG、 CasparCG Server、 Magicsoft CG、 Xsplit Broadcaster、 Imagine Communications Velocity & InfoCaster、 DevTek Easy Media Suite、 Metus Ingest、 Boinx Software MimoLive、 Cinegy Capture Pro、 vMix Live、 Renewed Vision ProPresenter、 Ventuz Director、 Class X Liveboard & Coral CG、 Glookast Capturer、 Open Broadcaster Software Studio、 Nautilus NEMO3D、Burst Video WebClip2Go & [REC]Marker、Zoom。

格式

SD视频格式

525i59.94 NTSC、625i50 PAL

HD视频格式

720p50、720p59.94、720p60、
1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p50、1080p59.94、1080p60
1080PsF23.98、1080PsF24、1080PsF25、1080PsF29.97、 1080PsF30
1080i50、1080i59.94、1080i60

2K 视频格式 (仅SDI)

2K DCI 23.98p、2K DCI 24p、2K DCI 25p
2K DCI 23.98PsF、2K DCI 24PsF、2K DCI 25PsF

Ultra HD视频格式

2160p23.98、2160p24、2160p25、2160p29.97、2160p30、 2160p50、2160p59.94、2160p60

4K视频格式

4K DCI 23.98p、4K DCI 24p、4K DCI 25p（仅限播放）

3D视频格式 SDI

720p50、720p59.94、720p60、
1080p23.98、1080p24、1080p25、1080p29.97、1080p30、
1080PsF23.98、1080PsF24、1080PsF25、1080PsF29.97、 1080PsF30
1080i50、1080i59.94、1080i60
2K DCI 23.98p、2K DCI 24p、2K DCI 25p
2K DCI 23.98PsF、2K DCI 24PsF、2K DCI 25PsF

3D视频格式 HDMI

720p50、720p59.94、720p60、
1080p23.98、1080p24、1080p25、1080p29.97、1080p30、
1080i50、1080i59.94、1080i60

SDI规范

SMPTE 259M、SMPTE 292M、SMPTE 296M、SMPTE 372M、SMPTE 425M、SMPTE 435、SMPTE 2081、SMPTE 2082、SMPTE 2082-10、SMPTE 2108-1、ITU‑R BT.656和ITU‑R BT.601。

SDI元数据支持

RP 188/SMPTE 12M-2和隐藏式字幕

音频采样

电视标准采样率48Khz，24bit。

SDI视频采样

4:2:2、4:4:4

SDI色彩精度

所有格式下8bit、10bit、12bit RGB 4:4:4（较高UHD 30p），以及所有格式下8bit、10bit YUV 4:2:2。

色彩空间

REC 601、REC 709、REC 2020

HDR支持

HDR元数据包装、HLG及PQ传输特性。（HDMI仅支持静态HDR元数据）

HDMI视频采样

4:4:4、4:2:2及4:2:0

HDMI色彩精度

8、10和12bit (高色深)。

HDMI配置

HDMI 2.0b支持高色深和HDR。自动配置连接的显示器。

多速率支持

HDMI和SDI视频连接可在SD/HD/2K和4K之间切换。分量模拟视频连接可在SD和HD之间切换。

复制保护

HDMI输入无法从有复制保护的HDMI信号源上采集。采集和发布内容前请确认版权。

处理

Ultra HD下变换

内置优质硬件下变换器，可将Ultra HD下变换到HD信号，并当与HD电视连接时将下变换信号通过SDI C和D以及HDMI接口输出。

HD到SD下变换

可将HD下变换为SD信号，并可从SDI B输出接口、分量和复合NTSC/PAL接口输出。SD输出可选Letterbox（上下加黑边）、Anamorphic（变形） 16:9以及Center Cut（左右切边） 4:3。

HD上变换

内置高质量硬件上变换器，可将SD上变换到720HD或1080HD输出。有4:3 Pillarbox（左右加黑边）、14:9 Zoom（缩放）和16:9 Zoom（缩放）可选。HD通过HD-SDI、HDMI以及分量模拟输出。

HD交叉变换

内置高质量硬件交叉变换器，可将720HD变换到1080HD，将1080HD变换到720HD输出。

实时特效

DaVinci Resolve、Final Cut Pro X内部特效。Premiere Pro CC Mercury Playback Engine特效。Avid Media Composer内部特效。

色彩空间转换

输出上硬件实时。

3D处理

双通道帧封装采集和输出。

物理规格

操作系统

Mac 11.1 Big Sur、
Mac 12.0 Monterey或更高版本。

Windows 8.1、10和11的64位操作系统。

Linux

电源要求

功耗

30W

环境规格

操作温度

5°到40° C（41°到104° F）

存储温度

-20°到45° C（-4° 到 113° F）

相对湿度

0%到90%不结露

装箱配置

DeckLink 4K Extreme 12G

HDMI夹层卡

用于模拟信号和RS-422控制的辫子线。

外接电源线

保修

3年有限制造商保修。
