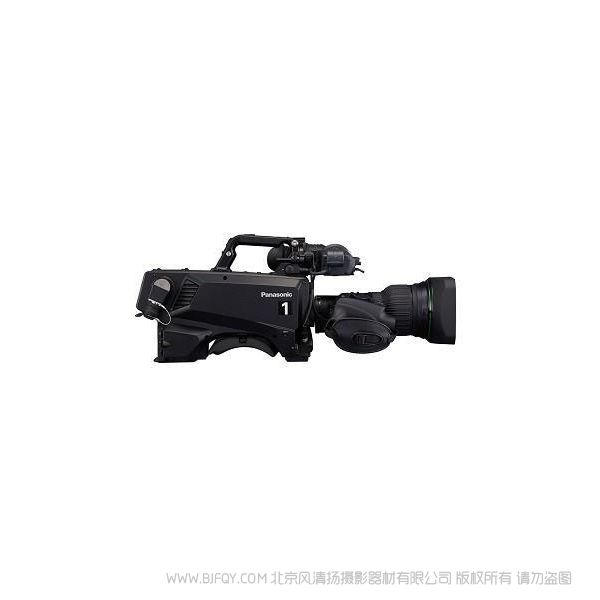

松下 AK-UC3000MC/MS 广播级4K演播室摄像机

0.00

咨询

  • “缺货” 标题含有缺货字样 会不定期进行补货,具体根据厂商和供应商的到货时间,详情可咨询客服
  • “停产” 标题含有停产字样 此商品仅供展示
  • “预售” 标题含有预售字样 表示预约意向 如若需求可咨询客服
  • ◆ 2/3英寸B4卡口镜头,HD/4K平滑过渡
    ◆ 新4K感光元器件
    ◆ 高灵敏度,低噪点
    ◆ 支持HDR(HLG)及BT.2020
    ◆ 基站支持4K和HD信号同时输出






    ◎ 新一代4K视频
    ◎ 支持UHD和HD/SD输出*1
    ◎ 高质量视频和卓越的操作性
    ◎ 高灵敏度、低噪音
    ◎ 通过高速扫描和闪光带补偿可减少偏移
    ◎ 色彩校正功能(CAC)
    ◎ 动态范围扩展(DRS)功能*
    ◎ 可选伽玛曲线
    ◎ 无冲击增益
    ◎ 多种颜色校正功能
    ◎ 肤色细节校正

    ◎ 伺服控制ND/CC滤镜
    ◎ 高级辅助聚焦功能
    ◎ 广泛视频和数据传输(TRUNK)功能
    ◎ 优化具体设置和功能,提高可操作性
    ◎ 对讲机连接
    ◎ 全新的斜线设计提高了流动性和操作性
    ◎ AK-HRP1000MC/AK-HRP1005MC远程操作面板(ROP)
    ◎ AK-UCU500MC摄像机控制单元(CCU)
    ◎ AK-HVF100MC22.9厘米(9英寸)彩色液晶寻像器
    ◎ AK-MSU1000MC主设置单元(MSU)
    ◎ AK-HBU500MC箱式镜头适配器



    广播级4K 演播室摄像机及1080p 4倍速高清演播室摄像机





    在实际研发中提升,松下卓越的成像技术正在逐步向演播室摄像机演变

    ◎ AK-UC3000MC(Tajimi接口模式) AK-UC3000MS(LEMO接口模式)4K演播室摄像机









    兼容B4镜头卡口,实现了卓越的实用性、灵活性、高清应应用及新4K视频制作

    搭载新研发的大型4K传感器,摄像机可制作表现力丰富的多层次4K视频,并支持同步HD/SD。

    * 镜头和寻像器为选购件。使用Fujinon 2/3型4K超HDTV变焦镜头拍摄的图像示例。

    ◎ 内置专用转换镜头允许使用现有的2/3型镜头进行4K拍摄

    • 新一代4K视频
    采用内置转换镜头,4K 大型摄像机可使用 2/3 型镜头,无需任何适配器,就能实现卓越的图像质量。新的成像系统能较大程度地利用入射光以实现宽动态范围。





    • 支持UHD和HD/SD输出 *1
    AK-UC3000系列摄像机可同时 *1 进行UHD及HD/SD输出。可根据用途选择视频输出。(所支持的视频格式见下表)。
    格式支持一览表

      UHD
    (3G-SDI x 4)
      3840 x 2160/59.94p, 50p, 29.97p, 29.97PsF,
    25p, 25PsF, 23.98p, 23.98PsF
      HD
    (3G-SDI)
    1080/59.94p, 50p, 59.94i, 50i,
    23.98p over 59.94i, 29.97PsF, 25PsF, 23.98PsF,
    720/59.94p, 50p
    SD480/59.94i, 576/50i


    *1: UHD/HD/SD视频由AK-UCU500MC摄像机控制单元(CCU)输出。


    ◎ AK-UC3000系列主要特点

    • 高质量视频和卓越的操作性
    使用AK-UCU500MC摄像机控制单元(CCU),对非压缩的AK-UC3000系列 4K/HD 视频信号进行光纤长距离传输。远程操作面板AK-HRP1000MC/HRP1005MC(ROP)配备彩色液晶显示器,提高了显示清晰度。这些装置结合在一起实现了高质量视频和卓越的操作性。通过摄像机控制单元(CCU)供电,摄像机和摄像机控制单元能够连接起来对视频信号进行大约2000米长距离传输。通过采用摄像机外部供电及多用途光纤传输装置,传输距离可增长至大约10000米。在摄像机控制单元(CCU)与远程控制面板之间,除了专用串行线缆,还支持LAN线缆IP连接。

    • 高灵敏度、低噪点
    AK-UC3000 系列搭载新研发的大型 4K MOS 传感器。2 种拍摄模式可供选择。在高灵敏度模式下,实现 F11 59.94p 高灵敏度的同时,还有可能获得 60dB 或更高的信噪比(当降噪功能关闭时)。因此能获得低噪点、高质量的视频。

    • 通过高速扫描和闪光带补偿可减少偏移
    利用松下 ENG 摄像机积累的相关技术,通过高速读取 MOS 传感器信号大大降低了 MOS 传感器的偏移。另外,使用摄像机信号处理 LSI 高精度闪光带检测和补偿功能,能够消除拍摄过程中闪光结束时出现的闪光带现象(亮区和暗区在同一帧中出现)。





    • 色彩校正功能 (CAC)
    这种专有技术在镜头和摄像机之间起作用,可以运行高度复杂的算法,自动补偿主要由于镜头色散造成的对准误差,并尽可能修正图像边缘的色差。





    • 动态范围扩展(DRS)功能 *1
    DRS 功能自动抑制暗影和亮点。当暗部区域和亮部区域在同一场景中混合出现时,例如当从室内向外面看时,DRS 能维持暗、亮和中间色调的高度渐变呈现,从而较大程度地减少过暗、过亮和水洗色。便可以实时获得视觉上宽动态范围视频。





    • 可选伽玛曲线
    除了电影录制伽玛函数(V-REC, F-REC)支持数字电影制作外,还可选择 Filmlike 1/2/3 模式。能够以电影级的质量呈现自然渐变和丰富的色彩再现。

    • 无冲击增益
    它可平稳地过渡增益改变时出现的图像变化。另外,利用 0.1dB 步进主增益调整功能,可以进行微调来匹配所拍摄的场景。

    • 多种颜色校正功能
    除了利用 EBU 或 NTSC 预设颜色校正矩阵,还可利用 12 轴彩色和 6 轴彩色矩阵对个别颜色的色调和饱和度进行微调。敏感的色彩表现也可通过独立的肤色细节校正功能做调整。

    • 肤色细节校正
    淡化皱纹和暗区,完美拍摄自然的皮肤纹理。校正颜色可从整个色相(360°) 中选择,甚至可以选择肤色之外的其他颜色,有 2 种类型的校正可供选择。还具备一种功能可选择颜色并直接进行调节。

    • 伺服控制ND/CC滤镜
    摄像机搭载适合多种拍摄环境的滤镜。
    [ND 滤镜 ] CAP、Through, 1/4, 1/16, 1/64。
    [CC 滤镜 ] Cross、 3200 K, 4300 K, 6300 K, Diffusion。

    • 高级辅助聚焦功能
    辅助聚焦功能支持快速而准确地聚焦,如聚焦栏(指示聚焦程度)、红点聚焦(利用颜色指示聚焦区域)、扩展聚焦(扩大中心部分)和方形聚焦(作为一个整体展示屏幕的聚焦情况)。还支持具有自动聚焦和辅助聚焦功能的镜头 *2 。





    • 支持HDR(高动态范围图像)功能
    该模式下,摄像机能将另一种光电转换功能(OETF)应用到所选的摄像机输出接口,因此摄像机能够呈现高动态范围(HDR)的图像实现高质量显示或完整高动态范围现场直播系统中的功能。高动态范围显示利用高亮度、对比功能和摄像机全动态范围呈现明亮逼真的高对比度图像。





    • 广泛视频和数据传输(TRUNK)功能
    可在摄像机与摄像机控制单元(CCU)之间对视频和数据进行光纤传输,因此有可能进行系统扩展以满足操作条件。
    HD SDI (CCU 摄像机) 2条线缆, VBS (CCU 摄像机) 2条线缆:可用于与提示器或摄像机(演播室地板显示器)监测等。
    HD SDI (摄像机 CCU) 单条线缆 *3 :通过单条线缆将手持式或远程摄像机的附加视频信号传输至演播室。摄像机视频输入配备了帧同步器,因而也可使用异步信号。
    LAN (1000BaseT)单条线缆 : 可通过IP协议控制外部设备和远程摄像机。还支持视频流传输。
    DATA (RS422A或RS232C) 2条线缆:可在虚拟系统中传输镜头和基座位置数据。





    • 优化具体设置和功能,提高可操作性
    色温显示和调节功能(2000 K 至 15000 K 变量)。
    使用单条光纤可传输约 10000 米(摄像机需外部供电)。
    可以将摄像机设置(VF 标记、视频调整等)保存在 SD 存储卡上。还支持固件版本升级。
    可以调整杂散光和黑白斑,并以镜头文件的方式进行保存。
    支持 IP 流 ( 新增 ) 和 IP 控制。
    DC12 V 2.5 A 和 1.0 A 输出作为标准特征。可用作大型镜头、提示器和子监视器的电源。
    摄像机镜头和寻像器上分别有 4 个用户按钮(功能选择),支持摄像机进行快速拍摄。

    • 内部通话连接
    带有 2 个独立的内部通话接口,除了 Intercom 1 和 Intercom 2 开关 ,还添加了 Intercom 1 和 Intercom 2 混合模式,可选择检查其状态。通过 Intercom 1 前 / 后开关和前音量,甚至肩扛式使用摄像机时都可以调节 Intercom 音频电平。

    • 全新的斜线设计提高了流动性和操作性
    功能布局实现了易用性和高性能。低剖面机体设计提高了摄像机右侧的可见度,且其中心降低,增强了可操作性。肩垫可在 24 毫米范围内移动,因此当镜头宽度改变时,可以通过调节向前 / 向后平衡而提高拍摄的稳定性。





    *1:对于AK-UC3000系列,仅在HD模式下。
    *2:关于兼容镜头,请联系制造商。
    *3:摄像机系统为4K模式时不可用。


    ◎ 摄像机系统

    • AK-HRP1000MC 、 AK-HRP1005MC 、 远程操作面板(ROP)
    扩大操作范围,两种类型 :完整操作面板和简化面板。这些紧凑型操作面板同时支持 PoE *1和 IP 控制。









    两类型远程操作面板:
    1/4机架尺寸(AK-HRP1000MC)和1/5机架尺寸(AK-HRP1005MC)。
    清晰易于识别的 LCD 面板。
    AK-HRP1000MC: 8.9 cm (3.5 英寸) (VGA)
    AK-HRP1005MC: 8.1 cm (3.2 英寸) (VGA)
    演播室摄像机的串行控制和 IP 控制(RJ45 LAN线缆)。
    支持PoE *1 ,可通过LAN线缆供电(CAT5e或更快)。
    可用于松下摄像记录器、可转换摄像机和HD云台摄像机的远程控制。
    演播室摄像机场景文件登记和检索功能。
    配备SD存储卡插槽,用于保存用户文件及升级固件版本。


    • AK-UCU500MC/MS摄像机控制单元(CCU)
    AK-UCU500MC (Tajimi接口模式)
    AK-UCU500MS (LEMO接口模式)
    AK-UC3000系列摄像机支持4K HD格式,只需变换摄像机镜头。因此能低成本配置高质量、长距离光纤传输摄像机系统。





    可在摄像机与摄像机控制单元 *2 (两者距离大约2,000米),对非压缩视频信号进行光纤传输。
    该单元小巧轻便,仅重2U,通过机架固定。
    支持的格式
    4K (3G-SDI x 4) *3 : 3840 x 2160/59.94p, 50p, 29.97p,29.97PsF,25p, 25PsF,23.98p,23.98PsF
    HD (3G-SDI):1080/59.94p, 50p, 59.94i, 50i, 23.98p over 59.94i, 29.97PsF, 25PsF, 23.98PsF, 720/59.94p, 50p
    支持IP流传输(100 Base-T)。
    SD存储卡可用于保存用户文件及升级固件版本。
    输入/输出
    SDI 输出 x 7, SDI 输出 (PM) x 1, VBS x 1,等
    *4K模式 *3 : SDI 输出 x 4 (4K), SDI 输出 x 3,
    SDI 输出 (PM) x 1,VBS x 1,
    VBS (PM) x 1
    RET 输入 (SDI: 4ch, VBS: 1ch) 等
    LAN-TRUNK 输出
    PROMPT 输入 (SDI : 1ch, ANALOG : 2ch)

    *1: 以太网供电的缩写。
    *2: 当通过摄像机控制单元供电时。
    *3: 当连接AK-UC3000系列 4K 演播室摄像机。

    • AK-HVF100MC
    22.9厘米(9 英寸) 彩色液晶寻像器
    搭载全新设计的倾斜机构和扩展功能,如辅助聚焦和外部视频输入。
    高分辨率22.9厘米(9英寸)彩色液晶显示器,全高清1920 x 1080象素。
    辅助聚焦功能 ( 红色聚焦 , 聚焦进度条)。
    具体细节取决于变焦比率。
    外置HD-SDI(3G SDI)输入。
    四个指定功能开关。
    对比度、亮度和峰值均可调节。
    水平、倾斜和提升结构。









    • AK-MSU1000MC主设置单元(MSU)
    较多可连接并控制高达99个摄像机控制单元
    支持IP和串行连接
    IP连接:高达99个单元。
    串行连接:高达6个单元。
















    型号AK-UC3000
    电源DC 12V (外部供电操作过程中)
    AC 240V, 50 Hz/60 Hz (当连接AK-UCU500MC/MS时)
    功耗119W (较大, 12V外部电源连接和供应到外部连接的设备)
    360W (较大, 当连接AK-UCU500MC/MS和供应到外部设备时)
    工作温度–10°C至45°C(温度低于0°C或以下时需要预热)
    存放温度–20°C至60°C
    工作湿度85%或更低(相对湿度)
    重量大约4.4 kg(仅限机身,不含附件)
    尺寸(W x H x D)仅限机身 151 mm x 267 mm x 371.5 mm(不包括凸出部分)
    感光元件AK-UC3000系列:1100万像素, CMOS x 1
    光学滤镜CC: 3200 K, 4300 K, 6300 K, Cross, Diffusion
    ND: CAP, Clear, 1/4, 1/16, 1/64
    镜头卡口2/3型卡口式
    灵敏度[高灵敏度模式]: AK-UC3000系列:F10 (59.94 Hz)/F11 (50 Hz)
    [标准模式]: AK-UC3000系列:F6 (59.94 Hz)/F7 (50 Hz)
    2000lx, 3200K, 当白色反射率为89.9%
    水平分辨率AK-UC3000系列:4K: 1800 TV线以上(中心,AK-UCU500MC/MS输出)
    AK-UC3000系列:HD: 1000 TV线以上(中心)
    S/N60dB或以上
    水平调节50%或以上(27.5 MHz)
    增益设置[标准模式]: −6, −3, 0, 3, 6, 9, 12, 15, 18, 21, 24, 27, 30, 33, 36
    [高灵敏度模式]: −6, −3, 0, 3, 6, 9, 12, 15, 18, 21, 24, 27, 30, 33, 36
    快门速度•[59.94i]/[59.94p]模式: 1/100, 1/120, 1/125, 1/250, 1/500, 1/1000, 1/1500, 1/2000
    •[29.97p]模式: 1/48, 1/50, 1/60, 1/96, 1/100,1/120, 1/125, 1/250, 1/500, 1/1000, 1/1500, 1/2000
    •[23.98p]模式: 1/48, 1/50, 1/60, 1/96, 1/100,1/120, 1/125, 1/250, 1/500, 1/1000, 1/1500, 1/2000
    •[50i]/[50p]模式: 1/60, 1/100, 1/125, 1/250, 1/500, 1/1000, 1/1500, 1/2000
    •[25p]模式: 1/48, 1/50, 1/60, 1/96, 1/100, 1/125,1/250, 1/500, 1/1000, 1/1500, 1/2000
    接口BNC x 1 HD (3G/1.5G): 0.8 V [p-p], 75 Ω
    接口BNC x 1 HD (3G/1.5G): 0.8 V [p-p], 75 Ω
    接口BNC x 1
    接口/接口的切换功能通过菜单进行设置
    : HD (1.5G)
    : VBS信号 1V [p-p], 75Ω
    接口BNC x 1
    : 三电平同步或BB(黑场)
    : VBS信号 1V [p-p], 75Ω
    当连接AK-UCU500MC/MS时,独立功能, 和
    接口XLR x 1, 3-pin
    //<+48V> 可切换为,/可切换
    : 0 dBu, +4 dBu 菜单切换
    : –60 dBu, –40 dBu, 或–20 dBu 菜单切换
    接口XLR x 1, 3-pin
    //<–48V> 可切换
    : 0 dBu, +4 dBu 菜单切换
    : –60 dBu, –40 dBu或–20 dBu 菜单切换
    接口 (前面)XLR x 1, 3-pin 切换接口
    接口XLR x 1, 5-pin
    接口XLR x 1, 5-pin
    接口立体声迷你插孔 x 1, 3-pin
    接口光学接口 x 1
    接口12-pin x 1
    接口20-pin x 1
    接口 (后面)29-pin x 1
    接口XLR x 1, 4-pin, DC 12 V
    接口4-pin x 1
    接口6-pin x 1
    接口20-pin x 1, DC 12 V, 0.5 A
    接口10-pin x 1
    接口12-pin x 1
    接口2-pin x 1
    接口RJ-45 x 1
    接口(主机)A型接口, DC 5 V, 0.5 A
    Build-up接口20-pin x 1




    型号AK-UCU500MC/MS 摄像机控制单元(CCU)
    电源AC 100V 240V,50Hz/60Hz
    功耗大约40W或更低(不包括电源)
    对摄像机的供电功能AC 230V±5%, 2A 50Hz/60Hz
    工作温度0℃至40℃
    工作湿度10%至90%(无结露)
    重量大约10kg
    尺寸(W x H x D)424mm x 88 mm x 400 mm(全机架尺寸)
    视频输出3G/HD/SD-SDI: 7路 (仅支持高清信号的嵌入式音频)
    HD/SD-SDI: 1路 (与图像监视器输出共享*1 ; 仅支持高清信号的嵌入式音频) 模拟复合: 2路 (1路与图像监视器输出共享线路*1)
    返送输入3G-HD/HD/SD-SDI: 4路 (RET1输入主动通过输出)
    模拟复合: 1路
    提词器输入HD-SDI:1路 (有信号输入时,输出接口自动输出)
    模拟复合:2路 (接口1为输入接口,接口2输入输出可切换*1)
    参考输入BB (黑场) / 三电平*2: 1路(自动终止,连接到上部连接器 ;
    BB信号和三电平信号自动识别装置,环通输出)
    麦克风输出0dBm/600Ω, 2路 (XLR, 3-pin, male)
    通信对讲机输入/输出 (ENG / PROD, 0dBm, 600Ω (4W) /1V[p-p], 200Ω (RTS), 4 W / RTS / CLRCOM) : 2路*1
    PGM 输入 (0 dBm/600 Ω) : 2路
    Tally 输入 (红、绿、黄) : 每1个输入
    LAN通过Web*3分配个人计算机连接
    1路, 10BASE-T, 100BASE-TX (当与个人计算机直接连接时使用交叉电缆)

    *1: 取决于系统设置 , 其中只有一个可以在同一时间选择。
    *2: 参考输入自动识别 BB ( 黑场 ) 信号和三电平同步信号。
    *3: [CCU 模式 ] 设置为 [2160/23.98p],[2160/23.98PsF],[1080/23.98p] 或 [1080/23.98PsF] 时 IP 视频无法传送。



    型号AK-HRP1000MCAK-HRP1005MC
    电源DC12V (DC10V-16V) *Via CCU 或 PoE *Via PoE-HUB
    功耗6 W5 W
    工作温度0℃至40℃
    存放温度-20℃至60℃
    重量大约1.7kg大约1.5kg
    尺寸(W x H x D)102 mm x 385 mm x 113 mm82 mm x 355 mm x 125 mm
    控制方法10BASE-T/10BASE-TX/100BASE-TX双工启动-停止同步EIA-422(集成协议)
    预检控制




    型号AK-HVF100MC 22.9厘米(9英寸)彩色液晶寻像器
    电源DC 12 V (由摄像机供电)
    功耗大约18 W
    工作温度0℃至45℃
    存放温度-20℃至60℃
    工作湿度10%至85%(无结露)
    重量大约2.7kg(不包括镜头罩)
    尺寸(W x H x D)340 mm x 234 mm x 193 mm
    面板尺寸22.9厘米(9英寸)
    像素数1920 像素 x 1080 像素
    显示颜色8 bit RGB 16,777,216颜色
    操作面板POWER 开关 MENU 按钮 MENU 选择拨号按钮 F1 / F2 / F3 / F4 按钮
    BRIGHT 旋钮 CONTRAST 旋钮 PEAKING 旋钮
    接口摄像机 I/F (D-Sub 29 pin) x 1 SDI 输入接口(BNC x 1) DC 输入接口(XLR4 pin x 1)
