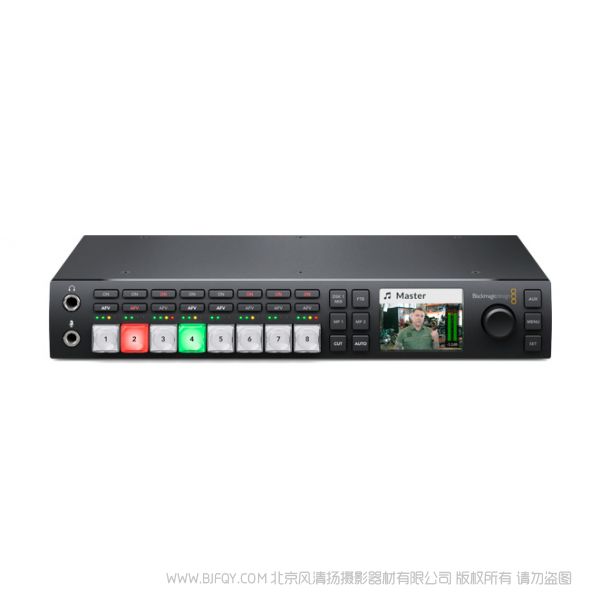

【停产】BMD ATEM Television Studio HD 播出机构和视听专业人士打造的制作切换台

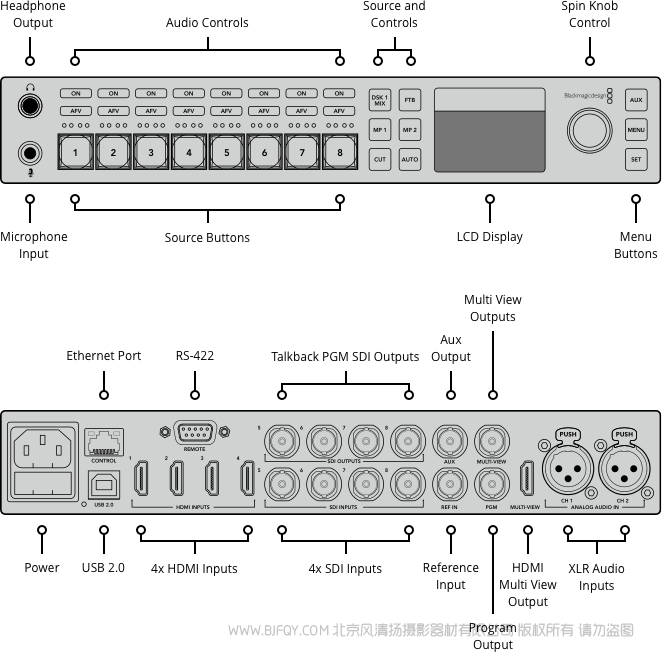

接口

视频输入接口总数

8

输出接口总数

8

辅助输出接口总数

1

SDI速率

270Mb、1.5G、3G

音频输入接口总数

2路XLR。

音频输出接口总数

无，仅限于加嵌音频

时间码接口

无

SDI视频输入

4路可切换10bit SD/HD。2通道嵌入式音频。

HDMI视频输入

4路HDMI A类，可切换10bit SD/HD。2通道嵌入式音频。

同步输入

三电平或黑场

视频输入同步

8路输入均配备

SDI节目输出

5路10bit，可切换SD/HD。

HDMI节目输出

无

SDI音频输出

2个音频通道嵌入SDI输出。

多画面分割总数

1

SDI多画面分割输出

1

HDMI多画面分割输出

1

计算机输出

无

格式

SD视频格式

525i59.94 NTSC 4:3 或 16:9、 625i50 PAL 4:3 或 16:9

HD视频格式

720p50、720p59.94、 1080p23.98、1080p24、1080p25、1080p29.97、1080p50、1080p59.94、 1080i50、1080i59.94

Ultra HD视频格式

无

SDI规范

SMPTE 259M、292M 和 424M。

视频采样

4:2:2 10bit

色彩精度

4:2:2 10bit

色彩空间

4:2:2 YUV

计算机HDMI输入分辨率

720 x 480i 59.94Hz、 720 x 576i 50Hz、 1280 x 720p 59.94Hz 50Hz and 1920 x 1080p 23.98、 24、 25、 29.97、30、 50、 59.94 and 1920 x1080i 50 和 59.94Hz 60Hz。

色彩空间转换

硬件实时。

处理延迟

6条扫描线。

调音台

2通道调音台，每个具备10路输入。 可选On/Off/音频跟随视频（AFV）。 电平和峰值音频表。 主增益控制。耳机输出电平控制，带独立节目、对讲和侧音混合。

产品规格

上游键控

1

下游键控

2

色度键控

1

线性/亮度键控

3

对讲支持

内置，使用航空级耳麦

混音消除支持

有，4路摄影机PGM输出

转场键控

仅DVE

叠加层总数

5

图形发生器

2

彩底发生器

2

带3D边框或下拉阴影的DVE

1

界面

监视器较低分辨率要求为1366 x 768像素。

窗口数量

1 x 10

可指派窗口

8个可指派窗口，2个固定窗口用于节目和预监。

Tally

红色表示节目，绿色表示预监。

Tally输出

可通过以太网接口连接Blackmagic Design的GPI and Tally Interface添加。（需另购）

窗口源标签

支持

多画面分割监看

多画面分割监看

1路10画面布局

Multi View视频格式

HD

媒体播放器

媒体播放器

2，带非易失性闪存

通道

每个媒体播放器都有填充和键通道。

媒体池静帧容量

20个，带填充和键

媒体池片段容量

无

媒体播放器可存放的720 HD片段长度

无

媒体播放器可存放的1080 HD片段长度

无

媒体播放器可存放的Ultra HD片段长度

无

媒体池静态图格式

PNG、TGA、BMP、GIF、JPEG和TIFF

媒体池视频文件格式

无

媒体池音频文件格式

无

控制

控制面板

内置控制面板 附赠软件控制面板 支持选购的Broadcast Panel

控制面板接口

以太网支持10/100/1000 BaseT。控制面板和切换台主机可通过网络直接连接。也用来软件升级。

控制面板兼容性

兼容ATEM 1 M/E Advanced Panel、ATEM 2 M/E Advanced Panel及ATEM 4 M/E Advanced Panel硬件控制面板。
附赠ATEM Software Control Panel软件控制面板。

附赠软件控制面板

附赠ATEM Software Control Panel软件控制面板，支持Mac 10.10 Yosemite、Mac 10.11 EI Capitan或更高版本，以及64位版Windows 8.1或64位版Windows 10操作系统。

软件

软件更新

使用USB接口直接连接到Mac或Windows计算机。附赠ATEM Switcher Utility软件。

配置

通过ATEM Software Control Panel配置。ATEM切换台IP地址除外，该设置需要使用USB连接线连接切换台后通过ATEM Switcher Utility软件设置。

操作系统

Mac 10.14 Mojave、
Mac 10.15 Catalina或更高版本。

Windows 8.1和10操作系统。

电源要求

电源

1 x 内部100-240V AC电源

功耗

40W

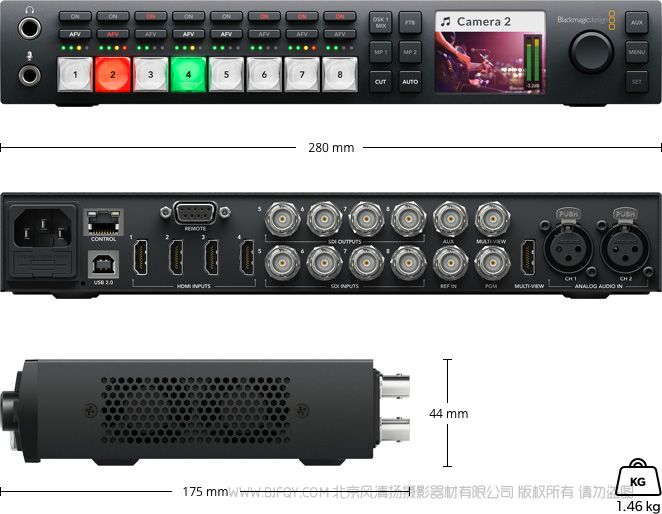

物理规格

环境规格

操作温度：

5° C 到 40° C (41° - 104°F)

存储温度：

-10°到60° C（14°到140° F）

相对湿度：

0%到90%不结露

装箱配置

ATEM Television Studio HD

含有软件和操作手册的SD卡

保修

12个月有限制造商保修。

维修政策

保修详情请参阅ATEM Switchers操作手册，请登录网站www.blackmagicdesign.com，进入支持页面获取手册。
