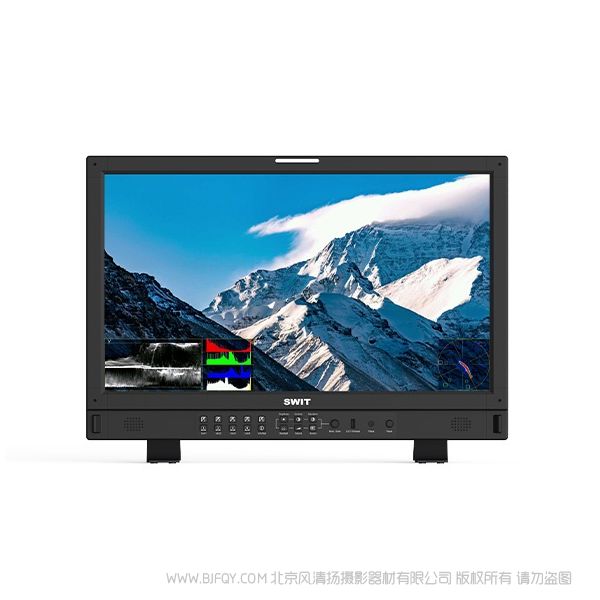

swit 视威 BM-U245 23.8寸4K/8K 12GSDI 演播室监视器

swit 视威 BM-U245 23.8寸4K/8K 12GSDI 演播室监视器

46500.00

咨询

23.8寸LCD屏, 3840×2160 UHD分辨率



◆12G-SDI 四进四出,支持8K监看,HDMI2.0

◆SFP光纤传12GSDI输入(选配光模块)

◆SFP光纤传ST2110 IP输入(选配光模块)

◆12GSDI / HDMI混合四画面监看

◆HLG/PQ/S-log3 HDR及多色域选择

◆一路信号复制多窗口同时显示HDR/SDR

◆读取Payload ID自动设置量化/动态对比/色域等

◆内置3DLUT校色软件,全自动校色,无需电脑

◆音视频零延时模式-后期编辑应用

◆内置多款摄像机Delog SDR/HDR表

◆用户3DLUT通过USB上载

◆波形图/矢量图/直方图/眼图

◆辅助聚焦/伪彩色/斑马纹

◆16路音频表/李沙育图/5.1+2立体声相位图

◆IP Webserver网页控制

◆支持USB固件升级





23.8寸4K演播室监视器

UHD超高清屏,94.1% DCI-P3色域

BM-U245采用23.8英寸3840x2160 UHD分辨率IPS LCD屏,10bit 10亿色,300nits LED背光,1000:1对比度,94.1% DCI-P3色域,垂直/水平178/178 可视角度。


全4K&8K接口

12GSDI四进四出,支持:
4K单链路;4K四链路;8K四链路
HDMI2.0 (4K60P)
SFP光纤传12G (选配)
SFP光纤传ST2110 IP (选配)

* 四链路4K/8K支持SQD四画分模式及2SI交织模式;
* SFP光模块为选配件


显示模式




支持单链路4K信号输入包括:12GSDI, HDMI2.0 或SFP光纤,支持四链路4x3GSDI 4K输入,以及四链路4x12GSDI 8K输入。
另外,您还可以输入4路独立的4K信号进行多画面监看,支持12G/6G/3G/HD-SDI及HDMI 2.0/1.4/1.3混合四画分显示,每路画面独立显示波形图、矢量图、音频表,可设置不同的色域、HDR或SDR等。


HDR/SDR EOTFs, Payload ID自动设置

BM-U245支持HLG(混合对数伽马),ST.2084杜比视界 PQ ,SONY S-Log3 HDR,以及Gamma1.0,1.8,2.2,2.4,2.6 SDR;
支持BT.709, DCI-P3, BT.2020色域选择;支持读取信号源Payload ID全自动设置量化范围、HDR/SDR、色域、色彩空间、色彩深度等。


多色域/EOTF同时显示




支持一个输入信号复制四份,在四个窗口分别显示四种EOTF曲线,用于SDR/HDR同时制作的工作模式的技术监看。


3DLUT自校色

支持X-rite i1及JETI Specbos 1211探头

BM-U245监视器内置3DLUT校色软件,支持爱色丽X-rite i1及JETI Specobos 1211色彩探头直接USB接入监视器,监视器产生标准色彩图形,通过色彩探头读取到色彩后,在监视器内部进行计算生成3DLUT表,并自动完成专业的校色工作。
校色时间:X-rite i1: 15分钟,Specbos 1211: 45分钟
校色结果Delta E<1.0。


音视频零延时

针对后期制作提供音视频零延时模式,4K信号下音频和视频的延时低至1/100帧。


HDR/SDR Delog LUT表

监视器内置多款影视摄像机log转HLG1000, PQ1000 HDR及Rec 709 SDR的查找表,支持:Log-C, C-log, S-log2,S-log3, V-log, J-log1, RedLogFilm等。
用户自定义的3DLUT cube文件可通过U盘导入监视器。


专业视频辅助图形

专业音频图表

支持16路数字音频解嵌音柱显示,可任选2路音频通过3.5mm接口或扬声器输出;
支持李沙育图显示以及5.1+2立体环绕声相位图显示。


眼图显示

内置眼图显示功能,直接监看当前SDI视频信号通过线缆传输后的图像质量,特别是12GSDI的传输质量。


IP网页远程控制

BM-U245支持通过IP进行网页远程控制,无需安装APP,设置监视器IP地址后,可用在局域网中用电脑网页浏览器访问监视器控制页面,远程设置监视器功能。








液晶面板性能

屏幕尺寸23.8英寸
显示区域527.04×296.46mm
分辨率3840×2160
显示比例16:9
亮度300nits
对比度1000:1
显示颜色10亿色,10 bit
信号处理18 bit
可视角度178°(H) / 178°(V)

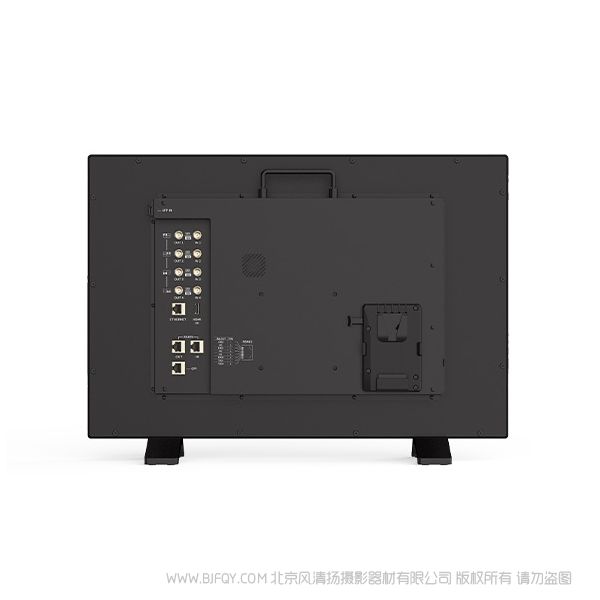

输入

BNC ×412G/6G/3G/HD/SD-SDI 输入
HDMI ×1HDMI 2.0 输入
SFP ×1光纤12GSDI输入(选配光模块)
RS485 ×1TSL 3.1/4.0 UMD 输入
RS485 ×1GPI (Tally) 输入
RJ45 ×1千兆网口,IP网页控制接入

输出

BNC ×412G/6G/3G/HD/SD-SDI 环出
RS485 ×1TSL 3.1/4.0 UMD 输出
Analog audio3.5mm 音频输出及扬声器输出

视频格式

SDI 1/2/3/44096×2160p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)
3840×2160p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)
2048×1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)
2048×1080i (50 / 59.94 / 60)
1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)
1080i (60 / 59.94 / 50)
1080psf (30 / 29.97 / 25 / 24 / 23.98)
720p (60 / 59.94 / 50)
480i (59.94), 576i (50)
4K四链路SDI (每路)2048×1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)
1920×1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)
8K四链路SDI (每路)4096×2160p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)
3840×2160p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)
HDMI4096×2160p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)
3840×2160p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)
1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)
1080i (60 / 59.94 / 50)
720p (60 / 59.94 / 50)

其他参数

输入电压AC 100-240V, 50/60Hz, DC 12-17V
功耗70W
工作温度0°C~+50°C
工作湿度10%~90%
储存温度-15°C~+60°C
储存湿度10%~90%
整机尺寸580.9×392.3×88.8mm
净重(不含配件)8.87kg
