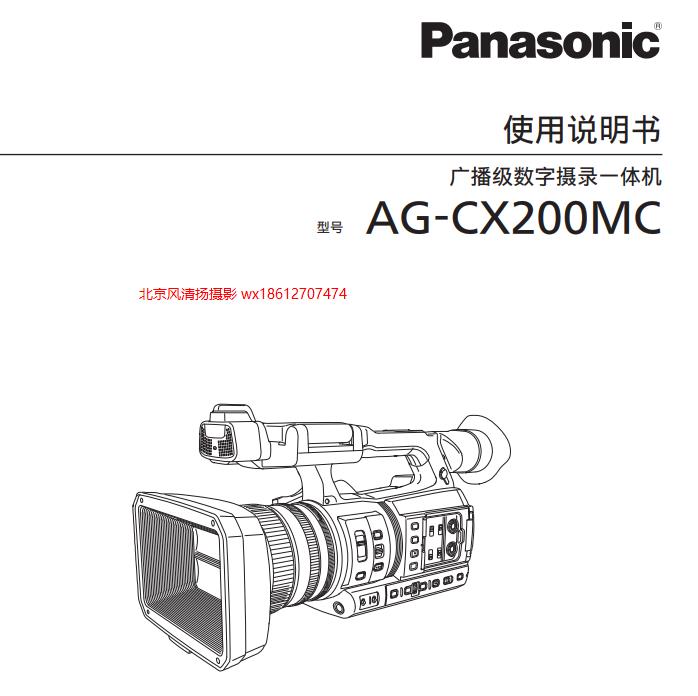

松下 cx200 4K 手持摄像机 使用说明书 pdf 电子说明书 AG-CX200MC(DVQP1840ZA).pdf

全新AG-CX200MC摄像机可提供 4K/HDR/10 bit图像品质和实时记录/IP 连接，实现新一代的创新、融合 松下以科技为先导，开发了全新AG-CX200MC手持摄像机，为下一代产品融合视频、无线广播和通信。AG-CX200MC具有4K/UHD分辨率、10 bit、HDR 兼容的图像品质和多格式记录，在紧凑、轻巧、低功耗的机身中发挥极致创意。配备 RTMP/RTSP 实时流媒体功能，可作为直播摄像机使用，拓展了手持摄像机在传统新闻采集和记录应用之外的可用性，满足广泛的专业广播电视业务需求。 ◎ 广角、高倍镜头和全新的 1.0 英寸传感器确保拍摄 4K/HDR 高品质图像 • 24.5mm广角 *1 20 倍光学变焦，智能变焦 i.Zoom 松下在非球面透镜领域占有全球较大的市场份额。这款镜头的广角端达到 24.5mm *1 ，可以在不使用转换镜头的情况下，以拍摄较小失真的广角图像。在所有模式下，光学20倍变焦涵盖了 490mm远摄。此外，i.Zoom 支持从远摄端无缝变焦 32倍 HD 或 24倍 UHD图像，且分辨率不会降低。AG-CX200MC还配有数码2倍 / 5倍 / 10倍变焦 *2 。 • 全新高清晰度、高灵敏度 1.0 英寸4K MOS 传感器 1.0 英寸MOS （约1503万像素）提供了出色的景深以及图像品质与灵敏度之间的良好平衡。其支持多种格 式，例 如 UHD （3840×2160）、FHD、HD和SD，且在所有模式下均提供未裁切的图像。该 MOS 传感器还具有F12 （60Hz）/F13 （50Hz）的高灵敏度（在UHD和FHD的高灵敏度模式下）。 • 内置五轴混合图像稳定器 AG-CX200MC有一个内置混合图像稳定器，结合了光学和电子相机的抖动补偿功能。包括UHD在内的所有模式*3均可对摄像机五个轴向抖动进行校正，在低角度拍摄、高角度拍摄等不稳定情况下均可提供强大的摄像机抖动补偿能力。有以下三种模式可供选择: 正常（标准）、稳定（适用于固定式拍摄）和平移/倾斜（适用于平移和倾斜）。 • HDR HLG（Hybrid Log-Gamma） AG-CX200MC具有HLG （Hybrid Log-Gamma）*4 以支持HDR （高动态范围）。这在HDR兼容的电视显示器上实现了广泛的动态范围。伽玛模式可从8种模式 （HD、SD、FILMLIKE 1、FILMLIKE 2、FILMLIKE 3、FILM-REC、VIDEO-REC、HLG）中选择。 • 智能自动对焦和对焦辅助 AG-CX200MC的自动对焦系统是智能自动对焦，配有微驱动对焦装置，对焦速度高，跟踪性能好，稳定性极佳。AG-CX200MC还配备了扩展和峰值 （可能同时显示）、手动对焦辅助、LCD触摸对焦 （可切换到自动光圈或亮度显示）和一键自动对焦的对焦辅助。 • 手动三环 AG-CX200MC配有手动三环变焦、对焦和光圈控制，具备快速反应功能，满足专业人士需求。位于手柄上部的变焦杆具有多步可变变焦功能，在低角度拍摄和使用三脚架拍摄时，可实现超低速流畅变焦。 • 有线/无线遥控性能 控制终端 （2.5 mm微型接口）可通过遥控器 （第三方产品）控制对焦、变焦和光圈。它还支持使用平板电脑或智能手机 （iOS、Android OS）进行无线遥控。 ◎ 支持多编码记录高品质 10 bit图像，所有模式下均不裁切 • 全新HEVC编码用于高质量图像 10bit UHD 60p/50p低比特率记录 AG-CX200MC能够以不同的压缩率和格式进行记录。它可在SD内存卡上以高质量图像10 bit记录UHD 60p/50p视频。它还具有全新、高效的HEVC编码（LongGOP、10位、4:2:0、MOV）。当使用第 7 代 Intel Core i7 处理器的电脑时，硬件加速支持本地解码和播放。免费软件如 VLC 媒体播放器或QuickTime播放器，提供英特尔酷睿i7处理器笔记本电脑或MacBook流畅播放*5。 • 10 bit可变帧频（VFR）不裁切 UHD中，可变帧率（VFR）记录可能为1fps至60fps。FHD中，超慢模式下可变帧率较高可达到120fps。两者都提供高品质的10bit全帧图像，即使在高帧率下也没有图像区域裁切。 • 支持 MOV/AVCHD 文件格式 AG-CX200MC记录MOV文件，高度兼容，易于使用。该文件格式与松下的紧凑型电影级摄像机 AU-EVA1MC上使用的文件格式相同，支持较多20个字符的文件名，可轻松管理记录的视频片段。AG-CX200MC也支持传统的AVCHD记录。 • 定格（静态图像捕获） 当在AG-CX200MC上播放视频片段时，任何想要的帧都可以捕捉为静态图像（JPEG）并记录到SD内存卡上。视频播放、逐帧播放（+/-）、静态图像截屏均可通过触摸屏操作直观完成。 • 双卡槽提高记录可靠性 两个SD卡槽可使用 SDXC/SDHC卡 *6 ，通过简单地更换SD内存卡即可实现无限制 *7 中继记录。记录的可靠性进一步提高，可进行同时记录和备份记录。AG-CX200MC具有预记录、间隔记录、时间标记记录功能。 • 中继记录 从卡槽 1 到卡槽 2 自动连续记录。将存满的卡更换为新卡，图像可连续记录多个小时。 • 同时记录 在这种双记录模式下，相同的数据记录在两个卡槽中的卡片上。 • 备份记录 普通记录启停控制数据记录在卡槽 1 中，所有数据均记录在卡槽 2 ，即使在卡槽 1 停止时也是如此。 • 记录格式 记录格式 像素 色彩取样 比特率 码率 文件格式 系统频率 VFR*8 音频 UHD HEVC LongGOP 200M 3840×2160 4:2:0 10 bit 200 Mbps（VBR） MOV（HEVC) 59.94p, 50p 1至60fps［50fps］ ( 较多200Mbps) 24 bit LPCM HEVC LongGOP 150M 3840×2160 4:2:0 10 bit 150 Mbps（VBR） MOV（HEVC) 29.97p, 25p, 23.98p 422ALL-I 400M 3840×2160 4:2:2 10 bit 400 Mbps（VBR） MOV（AVC) 29.97p, 25p, 23.98p 1至30fps［25fps］ 422LongGOP 150M 3840×2160 4:2:2 10 bit 150 Mbps（VBR） MOV（AVC) 29.97p, 25p, 23.98p 1至30fps［25fps］ 420LongGOP 150M 3840×2160 4:2:0 8 bit 150 Mbps（VBR） MOV（AVC) 59.94p, 50p 1至60fps［50fps］ ( 较多150Mbps) 420LongGOP 100M 3840×2160 4:2:0 8 bit 100 Mbps（VBR） MOV（AVC) 29.97p, 25p, 23.98p FHD 422ALL-I 200M 1920×1080 4:2:2 10 bit 200 Mbps（VBR） MOV（AVC) 59.94p, 50p 1至60fps［50fps］ 超慢: 120fps ［100fps］ ( 较多400Mbps) 422ALL-I 100M 1920×1080 4:2:2 10 bit 100 Mbps（VBR） MOV（AVC) 29.97p, 25p, 23.98p, 59.94i, 50i 422LongGOP 100M 1920×1080 4:2:2 10 bit 100 Mbps（VBR） MOV（AVC) 59.94p, 50p 1至60fps［50fps］ 超慢: 120fps ［100fps］ ( 较多200Mbps) 422LongGOP 50M 1920×1080 4:2:2 10 bit 50 Mbps（VBR） MOV（AVC) 29.97p, 25p, 23.98p, 59.94i, 50i PS 1920×1080 4:2:0 8 bit 25 Mbps（VBR） AVCHD 59.94p, 50p — 杜比音频 PH 1920×1080 4:2:0 8 bit 21 Mbps（VBR） AVCHD 23.98p, 59.94i, 50i — HA 1920×1080 4:2:0 8 bit 17 Mbps（VBR） AVCHD 59.94i, 50i — HD PM 1280× 720 4:2:0 8 bit 8 Mbps（VBR） AVCHD 59.94p, 50p — SD SA 720 ×480（59.94i） 720 × 576 （50i） 4:2:0 8 bit 9 Mbps（VBR） AVCHD 59.94i, 50i — ◎ 为流媒体设计的系统功能。为专业用途而设计的功能和便捷操作 • RTMP/RTSP 兼容HD流 获取图像时，可实现HD流。RTSP和RTMP流方式都是兼容的。支持各种流媒体服务。AG-CX200MC可用于突发新闻的现场报道，也可用于音乐会和体育赛事等现场直播。 • 使用 RTMP 功能需 P2 网络设置软件。已确认兼容的实时视频流服务。 • 平板电脑或智能手机的无线控制 AG-CX200MC可通过平板电脑/智能手机应用 *9 进行无线控制（可从苹果应用商店或安卓应用免费下载）。除了变焦、 i.Zoom和对焦镜头控制，该应用可控制摄像机设置、画面质量调整、记录启停、菜单设置等多种功能。此外，该应用还可从较多8台摄像机中选择摄像机进行控制 *10 。 • SDI和HDMI同时输出 SDI和HDMI可同时输出。通过 HDMI 输出UHD视频，通过SDI输出高画质10bit 4:2:2 HD视频，满足各种应用需求。在HLG拍摄中，可为每个SDI、HDMI 和LCD视频输出选择HDR或SDR。 • 高亮度、高清晰度LCD和高分辨率OLED寻像器同时显示 AG-CX200MC配备了全新 3.2 英寸高清LCD显示屏（约162万像素）。本款LCD显示屏采用RGBW（红、绿、蓝、白）像素结构，而不论是否在明亮的阳光下都 可提供高可见度。3:2宽高比显示时间码和相机状态，而不会叠加在图像上。触摸屏功能可以方便的触摸焦点和菜单设置。高分辨率彩色OLED寻像器（约达236万像素，图像显示面积约达177万像素），提供与众不同的色彩还原效果。由于AG-CX200MC较新支持LCD和寻像器同时输出，因此 LCD 显示屏可以随时显示捕获的图像，而不论是否监看寻像器。 • 广播级图像品质调整功能 16轴独立颜色校正 ： 视频图像的16阶独立的效果。其能在同等照明条件下匹配多台摄像机，并能实现独具匠心的图像渲染效果。 主细节 ： 调整轮廓的整体增强程度。 肤色细节 ： 让肤色看起来柔美圆润。 场景文件 ： 共计提供六个预设文件。可按需更改任何设置。 其他图像设置 ： 矩阵、垂直细节、细节去核、色度等级、色度相位、色温、底电平和拐点。 • 支持高分辨率音频的24bit PCM 内置立体声麦克风或XLR输入（可切换48V幻像电源/MIC/LINE）的使用将有助于实现双声道录音。在MOV模式下， 24bit线性PCM录音可提供更佳的音质。今后的固件更新将启用四声道记录 *11 。其他音频功能包括手动音量调节、OSD电平指示器、1 kHz测试音输出 *12 和耳机输出（3.5 mm立体声迷你插孔）。 • 低功耗、大容量电池、快速充电 AG-CX200MC拥有11.5W的低功耗（在出厂设置中，并无设备连接至终端），较大功耗仅为17W（HEVC记录、 LCD开启、连接至终端的设备）。使用提供的电池组（5900 mAh）， AG-CX200MC持续运行约3小时20分钟，该款大容量电池组支持快速充电*13。 • 工作流程 *1: 相当于35mm。 *2: 使用数码变焦时，图像质量会随着放大率的增加而下降。 *3: 不包括超慢模式和 VFR 模式。 *4: HLG规范由日本广播公司 NHK和英国BBC联合制定。其定义见ARIB STD-B67 和 ITURec. 2100。 *5: 播放不流畅可能与电脑环境有关，如存储和内存设备。 *6: 内存卡使用情况见 “记录介质” 图。 *7: 如果中继记录时间达到10小时，则拍摄将暂停，几秒钟后自动重启。如果以MOV格式记录，则文件每3小时拆分一次并记录。 *8: 仅逐行扫描模式时支持 VFR。方括号[ ]表示 50.00 Hz 的系统频率。 *9: iPad： 支持 iOS 9/10安卓装置： 支持 Android 5.0 至 7.1。需要无线模块（AJ-WM50MC/另售， 或推荐的第三方 Wi-Fi 无线网卡）。 *10: 该应用不支持多个摄像机同时/同步控制。摄像机切换需要几秒钟时间。 *11: 固件更新计划于2020年2月进行。当MOV被选为主要记录格式时，AG-CX200MC能使用内置麦克风（双声道）和XLR（双声道）进行四声道记录。在AVCHD模式下，仅能进行双声道记录。 *12: 此输出乃在显示色条时生成的。当选择50 Hz系统频率时，输出为997 Hz。 *13: 仅在使用AG-BRD50MC电池充电器时，方可快速充电。 • 可用内存卡 格式 内存卡类型 比特率/ 记录功能 速度等级 MOV SDXC 400 Mbps Video Speed Class V60 或以上 FHD ALL-I VFR 模式 200 Mbps Video Speed Class V30 UHS Speed Class 3 或以上 150 Mbps 100 Mbps FHD LongG VFR 模式 50 Mbps Video Speed Class V10 UHS Speed Class 1 Speed Class 10 或以上 AVCHD SDHC/SDXC 全部 Speed Class ４或以上 • 记录时间 记录格式 64GB 128GB MOV （AVC, HEVC） UHD 400 Mbps 约20 分钟 约40 分钟 200 Mbps 约40 分钟 约1 小时20 分钟 150 Mbps 约55 分钟 约1 小时50 分钟 100 Mbps 约1 小时20 分钟 约2 小时40 分钟 FHD 100 Mbps 约1 小时20 分钟 约2 小时40 分钟 50 Mbps 约2 小时40 分钟 约5 小时20 分钟 AVCHD PS 25 Mbps 约5 小时20 分钟 约11 小时 PH 21 Mbps 约6 小时 约１2 小时30 分钟 HA 17 Mbps 约8 小时30 分钟 约17 小时 PM 8 Mbps 约17 小时10 分钟 约35 小时 SA 9 Mbps 约16 小时30 分钟 约34 小时 概述 型号 AG-CX200MC 电源 DC 7.28 V（使用电池时） DC 12 V（使用交流适配器时） 功耗 17 W（使用 LCD 显示屏时） 当使用 LCD 显示屏时，11.5W (1080i/422ALL-I 100M记录，并无外部设备连接) 工作温度 0°C 至 40°C 工作湿度 10%至80%（无凝露） 重量 机身： 约达1.9kg (仅机身，不包括镜头罩、电池和附件) 拍摄： 约达2.3kg (包括镜头罩、麦克风支架、电池和眼罩) 尺寸 180 mm（W） × 173 mm（H） × 311 mm（D） (不包括镜头盖和眼罩) 摄像装置 感光器件 有效面积1.0英寸型图像传感器 有效像素 1503万有效像素 镜头 光学图像稳定透镜，光学20倍电动变焦 F值： F2.8至F4.5 焦距： f=8.8mm至176mm 35mm相当： 24.5mm至490mm 滤镜直径： 67mm ND滤镜： Clear、1/4、1/16、1/64 红外滤镜： 包含开/关控制功能 较近拍摄物距 （外径米数）： 约距前透镜10厘米 （广角端）1.0米 （长焦端） 增益设置 L/M/H选择切换 –3dB至18dB（可在1dB步进内调节） 24dB、30dB、36dB切换 （将【增益】 分配至用户按钮时） 色温设置 ATW、ATW 锁、Ach、Bch、 预设3200K/预设5600K/VAR（2000K至15000K） 快门速度 当【系统模式】 = 59.94 Hz时 59.94i/59.94p模式： 1/60秒（快门关闭）、1/100秒、1/120秒、1/250秒、1/500秒、 1/1000秒、1/2000秒、1/4000秒、1/8000秒、1/10000秒 29.97p模式： 1/30秒、1/50秒（快门关闭）、1/60秒、1/100秒、1/120秒、1/250秒、 1/500秒、1/1000秒、1/2000秒、1/4000秒、1/8000秒、1/10000秒 23.98p模式： 1/24秒、1/48秒、1/50秒（快门关闭）、1/60秒、1/100秒、 1/120秒、1/250秒、1/500秒、1/1000秒、1/2000秒、1/4000秒、 1/8000秒、1/10000秒 当【系统模式】 = 50.00 Hz时 50i/50p模式： 1/50秒（快门关闭）、1/60秒、1/100秒、1/120秒、1/250秒、 1/500秒、1/1000秒、1/2000秒、1/4000秒、1/8000秒、1/10000秒 25p模式： 1/25秒、1/50秒（快门关闭）、1/60秒、1/100秒、1/120秒、1/250秒、 1/500秒、1/1000秒、1/2000秒、1/4000秒、1/8000秒 、1/10000秒 快门速度 (慢速快门) 当【系统模式】 = 59.94 Hz时 59.94i/59.94p模式： 1/1秒、1/2秒、1/4秒、1/6秒、1/15秒、1/30秒 29.97p模式： 1/1秒、1/2秒、1/4秒、1/6秒、1/15秒 23.98p模式： 1/1秒、1/2秒、1/4秒、1/6秒、1/12秒 当【系统模式】 = 50.00 Hz时 50i/50p模式： 1/1秒、1/2秒、1/4秒、1/6秒、1/12秒、1/25秒 25p模式： 1/1秒、1/2秒、1/4秒、1/6秒、1/12秒 快门速度 (同步扫描) 当【系统模式】 = 59.94 Hz时 59.94i/59.94p模式： 1/60.0秒至1/7200秒 29.97p模式： 1/30.0秒至1/7200秒 23.98p模式： 1/24.0秒至1/7200秒 当【系统模式】 = 50.00 Hz时 50i/50p模式： 1/50.0秒至1/7200秒 25p模式： 1/25.0秒至1/7200秒 快门开启角度 3.0°～180.0°～360.0°（0.5°步进） VFR记录帧率 当【系统模式】 = 59.94 Hz时 1、2、4、6、9、12、15、18、20、21、22、24、25、26、27、28、30、32、 34、36、40、44、48、54、60 （fps） 当【系统模式】 = 50.00 Hz时 1、2、4、6、9、12、15、18、20、21、22、23、24、25、26、27、28、30、 32、34、37、42、45、48、50 （fps） 超慢速记录 当【系统模式】 = 59.94 Hz时 1920 × 1080（FHD）： 拍摄帧率 120 fps 当【系统模式】 = 50.00 Hz时 1920 × 1080（FHD）： 拍摄帧率 100 fps 灵敏度 当【高灵敏度】 模式 F12（2000 lx、3200 K、89.9%反射率、2160/59.94p、1080/59.94i） F13（2000 lx、3200 K、89.9% 反射率、2160/50p、1080/50i） 水平分辨率 2000 TV线或以上（UHD： 中心） 1000 TV线或以上（FHD： 中心） i.Zoom ×32（FHD）、×24（UHD） 数码变焦 2×/5×/10× 镜头罩 镜头盖罩 存储卡记录 记录媒介 SDHC内存卡（4 GB 至32 GB） SDXC内存卡（32 GB至128 GB） 支持 UHS-1/UHS-Ⅱ UHS Speed Class3、支持Video Speed Class V90 请参阅“可用存储卡” 表的封底。 卡槽 SDXC UHS-II 卡插槽×2 记录像素 3840 × 2160（UHD）、1920 × 1080（FHD）、1280 × 720（HD）、 720 × 480（SD）、720 × 576（SD） 系统频率 59.94 Hz/50.00 Hz 记录文件格式 MOV（AVC）、MOV（HEVC）、AVCHD 记录格式 “记录格式” 表请参见”记录格式表” 记录时间 请查看“记录进度” 表的封底。 双卡槽功能 中继记录、同时记录、备份记录 特殊记录功能 预记录、间隔记录、时间标记记录 数字视频 采样率 MOV： 4： 2： 2 10bit/4： 2： 0 8bit/4： 2： 0 10bit（HEVC） AVCHD： 4： 2： 0 8bit 视频压缩格式 H.264/MPEG-4 AVC High Profile H.265/MPEG-H HEVC Main10 Profile 数字音频 音频记录信号 MOV： 48 kHz/24 位，双声道，线性PCM AVCHD： 48 kHz/16位，双声道，杜比音频™ 动态余量 12 dB/18 dB/20 dB可切换（菜单） 流媒体 视频压缩格式 H.264/MPEG-4 AVC Main Profile、High Profile 音频压缩格式 AAC-LC 网络协议 RTSP/RTP/RTMP 视频输出 SDI 输出 BNC ×1,支持SDI 记录控制 HD: 0.8 V [p-p]、75 Ω SD: 0.8 V [p-p]、75 Ω、 输出格式（4:2:2 10位）： •1920 ×1080：59.94p、50p、59.94i、50i、29.97Psf、25Psf、23.98PsF •1280 ×720： 59.94p、50p •720 ×480： 59.94i •720 ×576： 50i HDMI 输出 HDMI ×1,A型，支持HDMI 记录控制，不支持VIERA链接 输出格式（4:2:2 10位）： •3840 ×2160： 59.94p、50p、29.97p、25p、23.98p •1920 ×1080： 59.94p、50p、59.94i、50i、29.97p、25p、23.98p •1280 ×720： 59.94p、50p • 720 ×480： 59.94p • 720 ×576： 50p 视频输出 3.5mm直径的迷你插孔，复合1.0V[p-p]、75Ω 音频输入/输出 内置麦克风 立体声麦克风 输入1/2 XLR（3针）×2（输入1，输入2） 输入高阻抗，LINE/MIC/MIC+48V（可切换） 麦克风： - 40 dBu/- 50 dBu/- 60 dBu（可切换菜单） 行： + 4 dBu/0 dBu（可切换菜单） SDI 输出 线性PCM双声道 HDMI 输出 线性PCM双声道 耳机 3.5 mm直径立体声迷你插孔 ×1 AV 输出 3.5 mm直径立体声迷你插孔 ×1、产出水平： 600Ω、316 mV 扬声器 直径20mm，圆形 ×1 其他输入/输出 控制 直径2.5mm的超级迷你插孔 USB 2.0主 A型，4针（5V，0.5A），适用于无线模块（可选） USB 3.0从 USB3.1 GEN1 C型，24针，USB大容量存储功能，无USB总线电源功能 DC IN 12 V DC 12 V 显示器/寻像器 LCD监视器 3.5英寸TFTLCD彩色显示屏（3:2），约达162万像素触摸屏 视频显示（16:9）面积： 约达137万像素 寻像器 0.39英寸OLED（有机EL），约达236万像素， 视频显示（16:9）面积： 约177万像素 包括附件 电池（AG-VBR59MC）、电池充电器（AG-BRD50MC）、AC适配器、AC电缆、麦克风支架 套件、肩带、眼罩、镜头罩*、防滑带*和操作说明（标有星号（*）的项目已附在摄像机上） • 可选择项 可用电池组 电池 电压/ 容量 充电时间 连续拍摄时间 AG-VBR59MC （捆绑） 7.28V 5900mAh 43Wh 约3小时20分钟 约3 小时20 分钟 AG-VBR89MC 7.28V 8850mAh 65Wh 约4 小时 约5 小时 AG-VBR118MC 7.28V 11800mAh 86Wh 约4小时40分钟 约6 小时40 分钟 ※使用捆绑电池充电器时。 * UHS Speed Class 3（U3）SD内存卡对于100 Mbps以上录像必不可少。UHS Speed Class 3（U3）SDXC内存卡64GB或更高对于UHD2160/59.94p/50.00p 150 Mbps的录像不可或缺。
