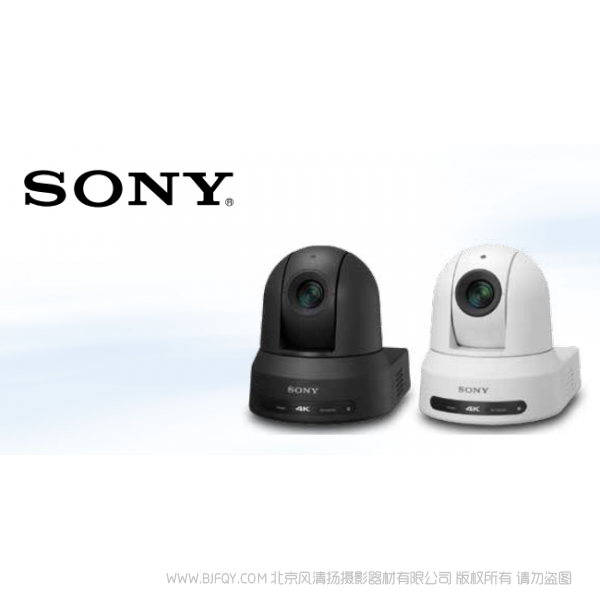

索尼 BRC-X401PTZ摄像机 说明书下载 使用手册 pdf 免费 操作指南 如何使用 快速上手

图像成像器

1/2.5 Exmor R CMOS

成像器（有效像素数）

约 850 万像素

信号系统

2160/29.97p、25p、23.98p
1080/59.94p、50p、29.97p、25p、23.98p
1080/59.94i、50i
720/59.94p、50p

4K 功能

是（内置 4K 功能）

较低照度 (50IRE)

1.6 lux（1/30s 50IRE F2 高灵敏度关）

水平分辨率

1700 电视线（中心）(4K)
1000 或更高电视线（中心）(FHD)

增益

自动/手动（0 到 +48 dB）（高灵敏度打开）

快门速度

1/1 至 1/10000 秒（59.94 Hz 系统）
1/1 至 1/10000 秒（23.98 Hz 系统）
1/1 至 1/10000 秒（50 Hz 系统）

曝光控制

自动、手动、优先自动曝光（快门、光圈）

白平衡

自动 1、自动 2、一键式白平衡、室内、室外、手动

变焦能力

30 倍 (4K CIZ)、40 倍（高清 CIZ）、高达 80 倍（高清 CIZ 和长焦转换模式）
*CIZ = 清晰图像变焦

聚焦系统

自动/手动

水平视角

近 70°（宽）

焦距

f=4.4 mm（广角）至 88.0 mm（长焦）
F2.0 至 F3.8

较短物距

80 mm（广角）~
800 mm（长焦）

平移/俯仰角度

平移： ±170°
俯仰： +90°/-20°

平移/俯仰速度（较大值）

平移： 300°/秒
俯仰： 126°/秒

平移/俯仰速度

平移： 1.1° 至 101°/秒
俯仰： 1.1° 至 91°/秒

平移/俯仰速度（慢）

平移： 0.5° 至 60°/秒
俯仰： 0.5° 至 60°/秒

平移/俯仰慢模式

是

平移/俯仰操作噪点

NC30 或以下*
*索尼测量条件

预置位

256 (CGI)
100 (VISCA)

画面定格预设

是

预设模式 1/模式 2

是

PTZ 跟踪记忆

是

PTZ 移动同步

是

摄像机跟踪数据输出

是（需要固件 V2.10）

网络

IP 视频分辨率

3840x2160、1920x1080、1280x720、720x576、720x480、640x360

压缩格式

H.264： 高级类、主要类、基线类
H.265： 主要类

较大帧率

H.264： 60 fps
H.265： 60 fps

比特率压缩模式

CBR/VBR（可选）

比特率设置范围

512 Kbps ~ 50 Mbps

多流功能

3

较大客户端数量

5

协议

IPv4、IPv6、TCP、UDP、ARP、ICMP、IGMP、HTTP、DHCP、DNS、RTP/RTCP、RTSP、UPnP、经由 IP 的 VISCA

NDI®|HX 功能

是（需要单独出售的许可证）

摄像机功能

自动 ICR
（红外截止滤波片自动移除的自动模式）

是

日/夜

是

可视性增强 (Visibility Enhancer) 功能

是

图像防抖功能

是

图像翻转

是

图片设置文件

是

图像资料预设

是

色彩增益

是（15 步长）

色调

是（15 步长）

色彩矩阵

是（STD、HIGH SAT、FL LIGHT、MOVIE、STILL、CINEMA、PRO、ITU709、B&W）

伽玛

STD、STRAIGHT、512PATTERN、MOVIE、STILL、CINE1、CINE2、CINE3、CINE4

伽玛等级

是（15 步长）

黑电平

是（97 步长）

黑伽玛

是（15 步长）

拐点

是（13 步长）

拐点坡度

是（15 步长）

屏闪消除功能

开/关

彩条

开/关

彩条叠加名称

开/关

隐藏 OSD 菜单

开/关

待机模式

是

远程待机

是

Web UI

版本升级

是

音频

通道

2ch

音频编解码器

AAC LC 128kbps/ST (IP)
AAC LC 256kbps/ST (IP)

设置选项

自动电平控制 (ALC)： 开/关
均衡器： 关闭、低通、语音增强
输入选择： 麦克风/线缆
麦克风音量： -10~+10（21 步长）
音频编解码器

在基带视频中嵌入音频

是（3G-SDI、HDMI）

在 IP 流媒体中嵌入音频

是

接口

4K 视频输出

HDMI x1 和 IP（流媒体）x1

高清视频输出

3G-SDI x1、HDMI x1、IP（流媒体）x1

远程视频格式切换

是

HDMI 色域

YCbCr，4:2:2 8 位
RGB，4:4:4 8 位

摄像机控制接口

VISCA RS-422 RJ-45（输入/输出）
经由 IP RJ-45 的 VISCA
S700PTP RJ-45

红外线远程控制

是

麦克风输入

迷你电话 (φ3.5mm) x2（麦克风/线路可选择）

同步 系统

EXT/INT

外同步 输入

BNC，75Ω，HD 3 级同步，标清黑脉冲

Tally

前 x 1

电源连接器类型

IEC60130-10 (JEITA 标准 RC-5320A) TYPE4

一般信息

电源要求

DC 12V（DC 10.8 至 13.2V），PoE+（符合 IEEE802.3at）

功耗

25.5 W（上限）

操作温度

0°C 至 40°C
32 °F - 104 °F

储存温度

-20°C 至 + 60°C
-4°F 至 +140°F

尺寸 (宽 x 高 x 深)*1

158.4 x 177.5 x 200.2 mm
6 1/4 x 7 x 8 英寸

质量*1

约 1.8 kg
3 lb 15.5 oz

摄像机机身颜色

白/黑

三脚架螺丝孔尺寸

1/4-20UNC x1

可连接角

< ±15°

天花板连接

是

配件

交流电源适配器 (1)
红外线远程控制单元 (1)
天花板支架 (2)
钢丝绳 (1)
螺丝 M3 x 8 (9)
螺丝 M2.6 x6 黑色 (1)
HDMI 电缆固定底板 (1)
安全规则 (1)
下载网站信息 (1)

注

*1

重量和尺寸数值均为近似值
