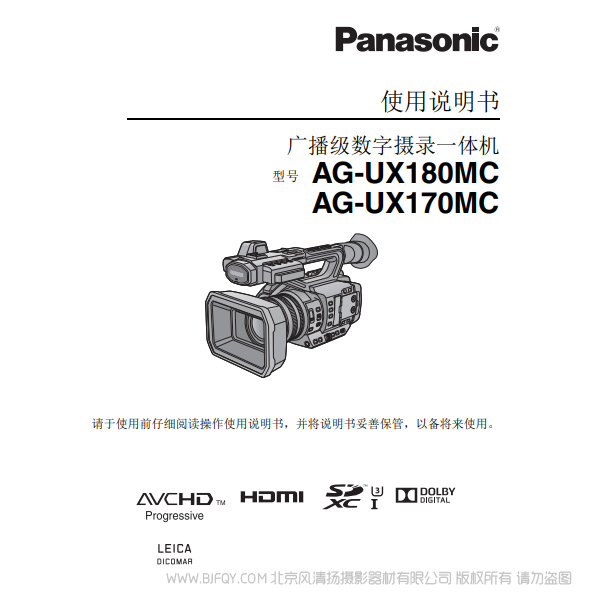

松下 AG-UX180MC UX180 _170MC 操作手册 说明书下载 使用手册 pdf 免费 操作指南 如何使用 快速上手

更新时间2021/12/04 点击数 1311
松下 AG-UX180MC UX180 _170MC 操作手册	 说明书下载 使用手册 pdf 免费 操作指南 如何使用 快速上手
9.68MB 点我下载
常规
型号AG-UX180MC
电源DC 7.28 V( 使用电池时 )
DC 12 V ( 使用 AC 适配器时 )
功耗19.7 W ( 使用液晶显示屏时 )
操作温度0°C 至 40°C
操作湿度10 % 至 80 %( 无结露 )
重量机身: 大约 2.0 Kg
(仅限机身,不包括镜头罩、电池和配件)
拍摄器件: 大约2.4 Kg
(包括镜头罩、电池和眼罩)
尺寸173 mm (W) x 195 mm (H) x 346 mm (D)
( 不包括凸出部分和眼罩 )
173 mm (W) x 195 mm (H) x 392 mm (D)
( 包括眼罩 , 不包括凸出部分 )
摄像机单元
感光元件1 英寸 MOS 图像传感器
有效像素879 万像素 : 全高清 / 超高清 59.94p/29.97p/23.98p
946 万像素 : 4K 24p
镜头光学图像稳定器镜头、20倍光学电动变焦
F2.8 至 F4.5 (f=8.8毫米至176 毫米)
相当于35 毫米:
f=25.4毫米至 508.0毫米: UHD/FHD 59.94p/29.97p/23.98p
f=24.0毫米至480.0 毫米:  4K 24.00p
滤镜直径: 67毫米
ND滤镜: 4 档 (关, 1/4, 1/16, 1/64)
红外滤镜:包括开/关控制功能
最近拍摄距离(M.O.D.):距前镜头大约1.0米
增益设置L/M/H 选择器开关
标准模式 : 0 dB 至 24 dB (1 dB 步进 )
( 自动设置可分配给 L/M/H)
扩展 : –3 dB 至 24 dB (1 dB 步进 )
( 自动设置可分配给 L/M/H)
30 dB 与 36 dB 之间切换
( 当把 [S. GAIN] 分配给用户按钮时 )
色温设置ATW, ATW LOCK, Ach, Bch,
预设 3200 K/ 预设 5600 K/VAR (2000 K 至 15000 K)
快门速度当 [ 系统模式 ] = 59.94 Hz 时
60i/60p 模式 : 1/60 秒 , 1/100 秒 , 1/120 秒 , 1/180 秒 ,
1/250 秒 , 1/350 秒 , 1/500 秒 , 1/750 秒 , 1/1000 秒 ,
1/1500 秒 , 1/2000 秒 , 1/3000 秒 , 1/4000 秒 , 1/8000 秒
30p 模式 : 1/30 秒 , 1/50 秒 , 1/60 秒 , 1/100 秒 , 1/120 秒 ,
1/180 秒 , 1/250 秒 , 1/350 秒 , 1/500 秒 , 1/750 秒 , 1/1000 秒 ,
1/1500 秒 , 1/2000 秒 , 1/3000 秒 , 1/4000 秒 , 1/8000 秒
24p 模式 : 1/24 秒 , 1/48 秒 , 1/50 秒 , 1/60 秒 , 1/100 秒 ,
1/120 秒, 1/180 秒, 1/250 秒, 1/350 秒, 1/500秒, 1/750 秒 ,
1/1000 秒 , 1/1500 秒 , 1/2000 秒 , 1/3000 秒 , 1/4000 秒 , 1/8000 秒
当 [ 系统模式 ] = 50.00 Hz 时
50i/50p 模式 : 1/50 秒 , 1/60 秒 , 1/100 秒 , 1/125 秒 ,
1/180 秒 ,1/250 秒 , 1/350 秒 , 1/500 秒 , 1/750 秒 ,
1/1000 秒 , 1/1500 秒 , 1/2000 秒 , 1/3000 秒 , 1/4000 秒 , 1/8000 秒
25p 模式 : 1/25 秒 , 1/50 秒 , 1/60  秒 , 1/100  秒 , 1/125  秒 ,
1/180 秒 , 1/250 秒 , 1/350 秒 , 1/500 秒 , 1/750 秒 , 1/1000 秒 ,
1/1500 秒 , 1/2000 秒 , 1/3000 秒 , 1/4000  秒 , 1/8000  秒
快门速度( 慢快门 )当 [ 系统模式 ] = 59.94 Hz 时
60i/60p 模式 : 1/2  秒 , 1/4  秒 , 1/8  秒 , 1/15  秒 , 1/30  秒 ,
30p  模式 : 1/2  秒 , 1/4  秒 , 1/8  秒 , 1/15 秒
24p  模式 : 1/2 秒 , 1/3  秒 , 1/6  秒 , 1/12  秒
当 [ 系统模式 ] = 50.00 Hz 时
50i/50p 模式 : 1/2 秒 , 1/3 秒 , 1/6 秒 , 1/12 秒 , 1/25 秒
25p  模式 : 1/2  秒 , 1/3  秒 , 1/6  秒 , 1/12 秒
快门速度 ( 同步扫描 )当 [ 系统模式 ] = 59.94 Hz 时
60i/60p  模式 : 1/60.0  秒至 1/249.8  秒
30p  模式 : 1/30.0 秒至 1/249.8  秒
24p  模式 : 1/24.0 秒至 1/249.6  秒
当 [ 系统模式 ]= 50.00 Hz 时
50i/50p  模式 : 1/50.0  秒至 1/250.0  秒
25p  模式 : 1/25.0  秒至 1/250.0  秒
VFR 记录帧频当 [ 系统模式 ] = 59.94 Hz 时
30p  模式 : 2, 15, 26, 28, 30, 32, 34, 45, 60 (fps)
24p  模式 : 2, 12, 20, 22, 24, 26, 28, 36, 48, 60 (fps)
系统模式 = 50.00, Hz 时
25p  模式 : 2, 12, 21, 23, 25, 27, 30, 37, 50 (fps)
超慢动作记录当 [ 系统模式 ] = 59.94 Hz 时
拍摄帧 频 FHD 120 fps, 慢动作效果 1/4 速度 (30p 模式时 ),
1/5 速度 (24p 模式时 )
当 [ 系统模式 ] = 50.00 Hz 时 , 拍摄帧频 FHD100fps,
慢动作效果 1/5 速度 (25p 模式时 )
灵敏度[ 高灵敏度 ] 模式时
F11 (2000 lx, 3200 K, 89.9 % 反射 , 1080/59.94i)
F12 (2000 lx, 3200 K, 89.9 % 反射 , 1080/50i)
最低照度0.2 lx (F2.8, 增益 18 dB, 手动慢快门 1/2S,
[ 高灵敏度 ] 模式时 )
数字变焦2 倍 /5 倍 /10 倍 , 智能变焦 ( 最大 30 倍 )
镜头罩带有镜头盖的镜头罩
存储卡记录器
记录媒介 * 1SDHC 存储卡 (4 GB 至 32 GB),
SDXC 存储卡 (48 GB 至 128 GB), 支持 UHS-I
记录插槽两个插槽
系统格式59.94 Hz/50 Hz
运动图像记录记录格式 : MOV, MP4, AVCHD
记录格式MOV, MP4, AVCHD
记录模式请参见记录格式表
记录时间请参见记录时间表
双插槽功能中继、同步、后台 * 2 、双编解码器
静止图像记录模式JPEG (DCF/Exif2.2)
静止图像记录运动图像回放 : 8.8M: 4096 x 2160 (17:9),
8.3M: 3840 x 2160 (16:9), 2.1M: 1920 x 1080 (16:9),
0.9M: 1280 x 720 (16:9)
数字视频
外部输出端的视频信号8 位 4:2:2* 3
记录视频信号8 位 4:2:0
视频压缩格式MPEG-4 AVC/H.264 高清编码方式 (MOV/MP4/AVCHD)
数字音频
记录音频信号48 kHz/16 位 2CH
音频信号格式LPCM (MOV/MP4), Dolby 数字 (AVCHD)
峰值储备12 dB
双编解码器
记录方式MOV, MP4
视频压缩格式MPEG-4 AVC/H.264 高清编码方式
音频信号格式LPCM
记录格式请参见双编解码器记录表
视频输入 / 输出
SDI输出接口BNC x 1, 0.8 V [p-p], 75 Ω, 3 G/1.5 G, 支持HD SDI, SD SDI
输出格式: 1080/59.94p LEVEL-A/50.00p LEVEL-A,
1080/29.97PsF/25.00PsF/24.00PsF/23.98PsF,1080/59.94i/
50.00i, 720/59.94p/50.00p, 480/59.94i, 576/50.00i
视频输出接口1 个 AV 接口
HDMI1 个 A 型接口 , 不支持 VIERA Link
输出格式 : 2160/59.94p/50.00p/29.97p/25.00p/24.00p/23.98p,
1080/59.94p/50.00p/29.97p/25.00p/24.00p/23.98p/59.
94i/50.00i,720/59.94p/50.00p, 480/59.94p, 576/50.00p
音频输入
内置麦克风立体声麦克风
XLR 输入XLR (3 针 ) x 2 (INPUT1, INPUT2)
高输入阻抗 , LINE/MIC/MIC+48V ( 可选 SW)
LINE: +4 dBu/0 dBu ( 可选菜单 )
MIC: −40 dBu/−50 dBu/−60 dBu ( 可选菜单 )
音频输出
SDI2 ch (LPCM) 可选增益 : 0 dB/−6 dB/−12 dB
HDMI2 ch (LPCM)
音频输出端1个AV 接口, 输出电平: 600 Ω, 316 mV
耳机1 个直径为 3.5 毫米的立体声迷你插孔
扬声器1 个圆形、 直径为 20 毫米的扬声器
其他输入 / 输出
遥控1 个直径为 2.5 毫米的立体声迷你插孔 ( 变焦 , S/S)
1 个直径为 3.5 毫米的立体声迷你插孔 ( 对焦 , 光圈 )
TC 预设输入 / 输出BNC x 1, 用作输入和输出接口
输入 :1.0 V to 4.0 V [p-p] 10 KΩ
输出 :2.0 V ± 0.5 V [p-p] 低阻抗
USB 3.0 HOST标准 A 接口 , 9- 针 , 外部媒体设备连接 *4 , 支持总线电源
USB 3.0 DEVICEMicro-B 接口 , 10- 针 , 海量存储功能 ( 仅读 )
DC IN 12VDC 12V (11.4V to 12.6V) EIAJ Type4
监视器 / 寻像器
液晶监视器3.5 型 LCD 彩色监视器 , 大约 115 万个像素点
寻像器0.39 型 OLED 显示屏
大约 236 万个像素点 , 视频显示区 : 大约 177 万个像素点
配件
电池 (AG-VBR59)、 电池充电器 (AG-BRD50)、 AC 适配器、 麦克风支架套件、 AC 电缆、
眼罩、 镜头罩、 输入接口盖、 操作说明书

*1: 需要一个容量为UHS Speed Class 3 (U3)(高清视频存储标准)的SD存储卡,拍摄比特率为100Mbps或更高的视频。需要64 GB 或更大容量的UHS Speed Class 3 (U3) (高清视频存储标准)的SDXC存储卡,拍摄150Mbps或更高比特率的UHD 2160/59.94p/50.00p视频。
*2: 低于50Mbps的记录模式支持背景记录。
*3: UHD/59.94p/50.00p输出为8位4:2:0。
*4: 不能使用容量低于32GB或容量高于2TB的外部媒体装置。
