松下 AW-UN145MC 一体化4K摄像机 说明书下载 使用手册 pdf 免费 操作指南 如何使用 快速上手

更新时间2021/06/20 点击数 1627

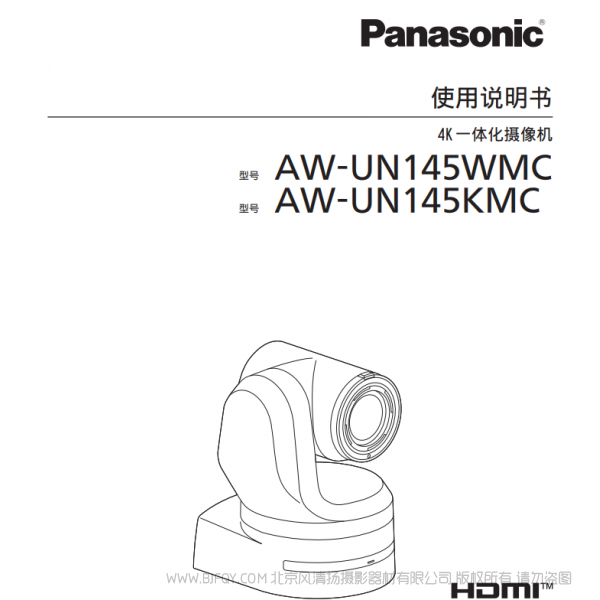

松下 AW-UN145MC  一体化4K摄像机 说明书下载 使用手册 pdf 免费 操作指南 如何使用 快速上手
18.6MB 点我下载

技术参数
AW-UN145W/KMC


常规
电源:12 V DC (10.8 V 至13.2 V)
PoE++:IEEE802.3bt 标准: DC 42 V 至57 V ( 摄像机输入)
功耗:4.0 A (XLR 接口输入), 1.2 A (PoE++ 供电)
工作温度:0 °C 至40 °C
工作湿度:20 % 至90 % ( 无结露)
存储温度:–20 °C 至50 °C
重量:大约4.2 kg( 不包括安装支架)
尺寸(W x H x D):213 mm x 267 mm x 219 mm
( 不包括凸出部分、直接吊装支架)
外观:AW-UN145WMC: 珍珠白
AW-UN145KMC: 金属黑
支持的控制器:AW-RP60MC、AW-RP150MC
摄像机
感光元件:1 英寸4K MOS×1
镜头:电动光学18 倍变焦 F2.8 至 F4.5
相当于: 24.5 毫米至 441.0 毫米
i.Zoom: UHD 21 倍, FHD 28 倍
转换镜头:不支持
视角范围:水平视角: 75.1° ( 广焦端) 至 4.5° ( 远端)
垂直视角: 46.7° ( 广角端) 至 2.5° ( 远端)
对角线视角: 82.8° ( 广角端) 至 5.1° ( 远端)
光学滤波器:Through, 1/4, 1/16, 1/64, IR through (IR through用作夜间模式)
聚焦:在自动和手动之间切换
焦距:整个变焦范围: 1000 mm
广角端: 100 mm
分色光学系统:1MOS
标准灵敏度:F9, 2000 lx ( 选择普通模式时)
最低照度:2 lx (F2.8, 59.94p, 50IRE, 42 dB, 无蓄积)
水平分辨率:2000 TV 线或以上 ( 中心区域)
增益选择:自动, 0 dB 至36 dB*1
超级增益功能 : +37 dB 至42 dB
帧混合*2:0 dB, 6 dB, 12 dB, 18 dB, 24 dB
电子快门
速度:
59.94p/59.94i1/60, 1/100, 1/120, 1/250, 1/500, 1/1000, 1/2000, 1/4000, 1/8000,1/10000
29.97p1/30, 1/60, 1/100, 1/120, 1/250, 1/500, 1/1000, 1/2000,1/4000, 1/8000, 1/10000
23.98p/24p1/24, 1/48, 1/60, 1/100, 1/120, 1/250, 1/500, 1/1000, 1/2000,1/4000, 1/8000, 1/10000
50p/50i1/60, 1/100, 1/120, 1/250, 1/500, 1/1000, 1/2000, 1/4000, 1/8000,1/10000
25p1/25, 1/50, 1/60, 1/100, 1/120, 1/250, 1/500, 1/1000, 1/2000,1/4000, 1/8000, 1/10000
同步
扫描:
59.94p/59.94i60.00 Hz 至7200 Hz
29.97p30.00 Hz 至7200 Hz
23.98p/24p24.00 Hz 至7200 Hz
50p/50i50.00 Hz 至7200 Hz
25p25.00 Hz 至7200 Hz
伽玛:HD / FILMLIKE1 / FILMLIKE2 / FILMLIKE3/ FILM REC / VIDEO REC / HLG
白平衡:自动追踪白平衡 : 3200K, 5600K
自动追踪白平衡速度 : 正常 / 慢/ 快
自动白平衡 : AWB-A / AWB-B
VAR ( 可在 2000K 和 15000K 之间指定数值)
色度变化量:关, –99 % 至99 %
场景文件:Scene1, Scene2, Scene3, Scene4
输出
格式:
4K2160/59.94p, 2160/50p, 2160/29.97p*3, 2160/25p*3,
2160/24p*3, 2160/23.98p*3
HD1080/59.94p, 1080/50p, 1080/29.97p*3, 1080/29.97PsF,
1080/25p*3, 1080/25PsF, 1080/23.98p*4, 1080/24p*3,
1080/23.98p*3, 1080/23.98PsF, 1080/59.94i, 1080/50i,
720/59.94p, 720/50p
同步系统
内部/ 外部同步 (BBS / 三电平同步)
输入
输入接口:DC 12 V 输入, G/L 输入 (BNC)
• BBS( 黑场同步), 支持三电平同步
输出
视频
输出:
HDMIHDMI 2.0 标准
4:2:2/10 位
• 不支持HDCP
• 不支持Viera Link
12G-SDI
输出
SMPTE 2082-1 标准/ 75 Ω (BNC x 1)
3G-SDI
输出
SMPTE292 / 75 Ω (BNC x 1)
• 支持A 级/B 级
MONI 输出SMPTE292 / 75 Ω (BNC x 1)
光纤SFP+ 标准
单模光纤
• 发送的信号与 12G-SDI 输出相同
• 不支持光信号输入
输入/ 输出
输入/ 输
出连接器:
LAN用于IP 控制的LAN 连接器(RJ-45)
RS-422CONTROL 输入RS-422A (RJ-45)
麦克风/ 线
路输入
ø 3.5 mm 立体声迷你插孔
输入阻抗:高阻抗
• 麦克风输入
支持的麦克风: 立体声麦克风( 插入式电源,菜单开/ 关)
电源电压: 2.5 V ± 0.5 V
麦克风输入灵敏度: 大约–40 dBV ± 3 dBV
(0 dB=1 V/Pa, 1 kHz)
• 线路输入
输入电平: 大约–10 dBV ±3 dBV
云台单元
摄像机/ 云台单元
控制:
IP 连接电缆
• LAN 电缆*5*6 : ( CAT-5e 或更高,直通电缆 / 交叉电缆)
最长100 m
AW 协议连接电缆
LAN 电缆*5 (CAT-5e 或更高, 直通电缆)
最长1000 m
安装方式:单机( 桌面安装) 或悬挂 ( 吊装)*7
水平/ 俯仰旋转速度:最高速度0.08°/s
最高速度60°/s 或更高*8
• 在高速模式下,最高速度为180°/s
水平旋转范围:±175°
俯仰旋转范围:–30° 至210°*9
静音:NC35 或更低
支持的操作系统和WEB 浏览器*10
支持的
操作系统
和 web
浏览器:
WindowsMicrosoft® Windows®7, 10
Windows® Internet Explorer®11 (64 位/32 位)
Microsoft Edge
Google Chrome
MacMac OS 10.13, Mac OS 10.12, Mac OS 10.11,
Safari 11, Google Chrome
iPhone / iPadiOS 11.4.1
Google Chrome
IP 流
图像流模式:JPEG (MJPEG), H.264, H.265
NDI|HX (NDI 只支持到高清)
图像分辨率:3840×2160, 1920×1080, 1280×720, 640×360, 320×180
图像传输设置(JPEG):帧率:最大30 帧/ 秒
图像质量 ( 良好 / 正常)
图像传输设置(H.264):■图像质量 ( 运动优先级 / 图像质量优先级)
UHD 60 fps / 50 fps
■传输类型:
单播端口 ( 自动)
单播端口 ( 手动)
多播端口
■传输优先级
恒定比特率
帧率
标准的因特网服务模式
图像传输设置(H.264):■帧率
[60Hz]
5fps/15fps/30fps/60fps (UHD: 30fps, 60fps)
[50Hz]
5fps/12.5fps/25fps/50fps (UHD: 25fps, 50fps)
■最大比特率
HD : 512kbps/768kbps/1024kbps/1536kbps/2048kbps/
3072kbps/4096kbps/6144kbps/8192kbps/10240kbps/
12288kbps/14336kbps/16384kbps/20480kbps/24576kbps/
32 32768kbps/40960kbps/51200kbps/76800kbps
UHD : 12800kbps/25600kbps/51700kbps/76800kbps
图像传输设置(H.265):■图像传输类型:
单播端口( 自动)
单播端口 ( 手动)
多播端口
■帧率
[60Hz] 30fps
[50Hz] 25fps
■最大比特率
8192kbps/12800kbps/25600kbps/51200kbps/76800kbps
音频压缩类型:AAC-LC, 48 kHz / 16 bit / 2ch
支持的协议:■IPv6 : TCP / IP, UDP / IP, HTTP, HTTPS, DNS, NTP,
DHCPv6, RTP,MLD, ICMP, ARP, RTMP
■IPv4 : TCP / IP, UDP / IP, HTTP, HTTPS, RTSP, RTP /
RTCP, DHCP, DNS, DDNS, NTP, UPnP, IGMP, ICMP, ARP,
RTMP
Tally LED 显示颜色:红色/ 绿色

*1: 可设置1 dB 步进。

*2: 若格式为 2160/29.97p, 2160/23.98p, 2160/24p, 2160/25p, 1080/29.97p, 1080/23.98p(59.94i),1080/29.97PsF, 1080/23.98PsF, 1080/25p, 1080/25PsF,无法进行配置。

*3: 本地输出。

*4: 表示“1080/23.98p或59.94i”。

*5: 推荐使用STP ( 屏蔽双绞线)。

*6: 传输4K图像时使用CAT6类或更高级别的网线。

*7: 为确保安全,必须使用配备的安装支架来保护本机。

*8: 高速模式下的静音程度、平稳精度等可能与普通模式不同。

*9: 根据水平或垂直旋转位置的不同,摄像机机身可能会反射到图像中。

*10: 支持的操作系统适于截至2018年11 月的浏览器。有关浏览器支持的最新信息,请访问松下网站(https://pro-av.panasonic.net/en/) 上的“服务和支持”。

|尺寸









* Microsoft®, Windows®, Windows® XP, Windows® 7, Windows® 8, Windows® 8.1, Windows® 10 和Internet Explorer® 是微软公司在美国及其他国家的注册商标或商标。* Apple, Mac, OS X, iPhone, iPod Touch, iPad, 和Safari 都是苹果公司在美国及其他国家的注册商标。
* AndroidTM 是 Google 公司的注册商标。

* 规格变更恕不另行通知。
