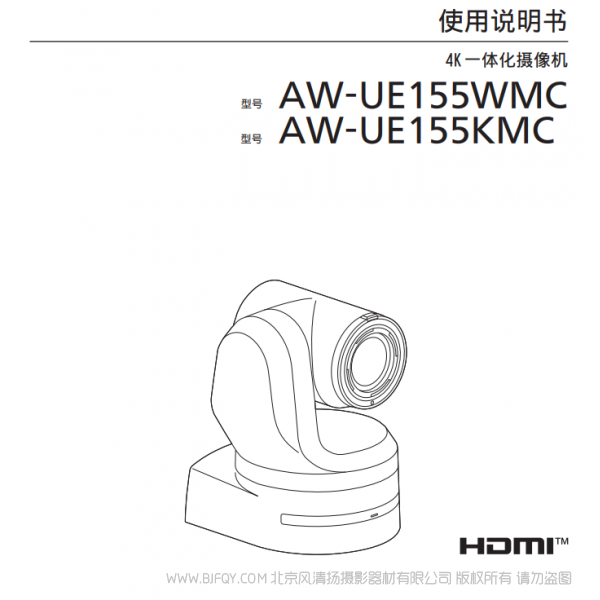

说明书下载 使用手册 pdf 免费 操作指南 如何使用 快速上手

更新时间2021/06/20 点击数 1496
说明书下载 使用手册 pdf 免费 操作指南 如何使用 快速上手
17.8MB 点我下载








常规
型号AW-UE155W/KMC
电源12 V DC (10.8 V 至 13.2 V)
PoE++IEEE802.3bt 标准 : DC 42 V 至 57 V ( 摄像机输入 )
功耗4.0 A (XLR 接口输入 ), 1.2 A (PoE++ 供电 )
工作温度0 °C 至 40 °C
工作湿度20 % 至 90 % ( 无结露 )
存储温度–20 °C 至 50 °C
重量大约 4.2 kg( 不包括安装支架 )
尺寸 (W x H x D)213 mm x 267 mm x 219 mm
( 不包括凸出部分、直接吊装支架 )
外观AW-UE155WP/AW-UE155WE: 珍珠白
AW-UE155KP/AW-UE155KE: 金属黑
支持的控制器 * 1AW-RP150MC
摄像机
感光元件1 型 4K MOS×1
镜头电动光学 20 倍变焦 F2.8 至 F4.5
相当于 : 24.5 毫米至 490.0 毫米
变焦• 光学变焦 : 20 倍
• i.Zoom: UHD 24 倍 , FHD 32 倍
• 数字变焦 : 10 倍
转换镜头不支持
视角范围水平视角 : 75.1° ( 广焦端 ) 至 4.0° ( 远端 )
垂直视角 : 46.7° ( 广角端 ) 至 2.3° ( 远端 )
对角线视角 : 82.8° ( 广角端 ) 至 4.6° ( 远端 )
光学滤波器Through, 1/4, 1/16, 1/64, IR through (IR through用作夜间模式)
聚焦在自动和手动之间切换
焦距整个变焦范围 : 1000 mm
广角端 : 100 mm
分色光学系统1MOS
标准灵敏度F9, 2000 lx ( 选择普通模式时 )
最低照度2 lx (F2.8, 59.94p, 50IRE, 42 dB, 无蓄积 )
信噪比60 dB 或更高
水平分辨率2000 TV 线或以上 ( 中心区域 )
增益选择自动 , 0 dB 至 36 dB* 2
超级增益功能 : +37 dB 至 42 dB
帧混合 * 30 dB, 6 dB, 12 dB, 18 dB, 24 dB
电子快门速度59.94p/59.94i1/60, 1/100, 1/120, 1/250, 1/500, 1/1000, 1/2000, 1/4000, 1/8000,1/10000
29.97p1/30, 1/60, 1/100, 1/120, 1/250, 1/500, 1/1000, 1/2000,
1/4000, 1/8000, 1/10000
23.98p/24p1/24, 1/48, 1/60, 1/100, 1/120, 1/250, 1/500, 1/1000, 1/2000,
1/4000, 1/8000, 1/10000
50p/50i1/60, 1/100, 1/120, 1/250, 1/500, 1/1000, 1/2000, 1/4000, 1/8000,1/10000
25p1/25, 1/50, 1/60, 1/100, 1/120, 1/250, 1/500, 1/1000, 1/2000,
1/4000, 1/8000, 1/10000
同步扫描59.94p/59.94i60.00 Hz 至 7200 Hz
29.97p30.00 Hz 至 7200 Hz
23.98p/24p24.00 Hz 至 7200 Hz
50p/50i50.00 Hz 至 7200 Hz
25p25.00 Hz 至 7200 Hz
伽玛HD / FILMLIKE1 / FILMLIKE2 / FILMLIKE3/ FILM REC /VIDEO REC / HLG
白平衡自动追踪白平衡 : 3200K, 5600K
自动追踪白平衡速度 : 正常 / 慢 / 快
自动白平衡 : AWB-A / AWB-B
VAR ( 可在 2000K 和 15000K 之间指定数值 )
色度变化量关 , –99 % 至 99 %
场景文件Scene1, Scene2, Scene3, Scene4
输出格式4K2160/59.94p, 2160/50p, 2160/29.97p* 4 , 2160/25p* 4 ,2160/24p* 4 , 2160/23.98p* 4
HD1080/59.94p, 1080/50p, 1080/29.97p* 4 , 1080/29.97PsF,
1080/25p* 4 , 1080/25PsF, 1080/23.98p* 5 , 1080/24p* 4 ,
1080/23.98p* 4 , 1080/23.98PsF, 1080/59.94i, 1080/50i,
720/59.94p, 720/50p
同步系统
内部 / 外部同步 (BBS / 三电平同步 )
输入
输入接口DC 12 V 输入 , G/L 输入 (BNC)
• BBS( 黑场同步 ), 支持三电平同步
输出
视频输出HDMIHDMI 2.0 标准
4:2:2/10 位
• 不支持 HDCP
• 不支持 Viera Link
12G-SDI
输出
SMPTE 2082-1 标准 / 75 Ω (BNC x 1)
3G-SDI
输出
SMPTE292 / 75 Ω (BNC x 1)
• 支持 A 级 /B 级
MONI 输出SMPTE292 / 75 Ω (BNC x 1)
光纤SFP+ 标准
单模光纤
• 发送的信号与 12G-SDI 输出相同
• 不支持光信号输入
输入 / 输出
输入 / 输出连接器LAN用于 IP 控制的 LAN 连接器 (RJ-45)
RS-422CONTROL 输入 RS-422A (RJ-45)
麦克风 / 线路输入ø 3.5 mm 立体声迷你插孔
输入阻抗 :高阻抗
• 麦克风输入
支持的麦克风 : 立体声麦克风 ( 插入式电源,菜单开 / 关 )
电源电压 : 2.5 V ± 0.5 V
麦克风输入灵敏度 : 大约 –40 dBV ± 3 dBV
(0 dB=1 V/Pa, 1 kHz)
• 线路输入
输入电平 : 大约 –10 dBV ±3 dBV
云台单元
摄像机 / 云台单元控制IP 连接电缆
• LAN 电缆 * 6 * 7 : ( CAT-5e 或更高,直通电缆 / 交叉电缆 )最长 100 m
AW 协议连接电缆
LAN 电缆 * 6 ( CAT- 5e 或更高,直通电缆)最长 1000 m
安装方式单机 ( 桌面安装 ) 或悬挂 ( 吊装 )* 8
水平 / 俯仰旋转速度最高速度 0.08°/s
最高速度 60°/s 或更高 * 9
• 在高速模式下,最高速度为 180°/s
水平旋转范围±175°
俯仰旋转范围–30° 至 210°* 10
静音NC35 或更低
支持的操作系统和 WEB 浏览器 * 11
支持的操作系统和 web浏览器WindowsMicrosoft® Windows ® 7, 10
Windows® Internet Explorer ® 11 (64 位 /32 位 )
Microsoft Edge
Google Chrome
MacMac OS 10.13, Mac OS 10.12, Mac OS 10.11,
Safari 11, Google Chrome
iPhone/ iPadiOS 11.4.1
Google Chrome
IP 流
图像流模式JPEG (MJPEG), H.264, H.265
图像分辨率3840×2160, 1920×1080, 1280×720, 640×360, 320×180
图像传输设置 (JPEG)帧率 :最大 30 帧 / 秒
图像质量 ( 良好 / 正常 )
图像传输设置 (H.264)图像质量 ( 运动优先级 / 图像质量优先级 )
UHD 60 fps / 50 fps
传输类型 :
单播端口 ( 自动 )
单播端口 ( 手动 )
多播端口
传输优先级
恒定比特率
帧率
标准的因特网服务模式
帧率
[60Hz]
5fps/15fps/30fps/60fps (UHD: 30fps, 60fps)
[50Hz]
5fps/12.5fps/25fps/50fps (UHD: 25fps, 50fps)
最大比特率
HD : 512kbps/768kbps/1024kbps/1536kbps/2048kbps/
3072kbps/4096kbps/6144kbps/8192kbps/10240kbps/
12288kbps/14336kbps/16384kbps/20480kbps/24576kbps/
3 32768kbps/40960kbps/51200kbps/76800kbps
UHD : 12800kbps/25600kbps/51700kbps/76800kbps
图像传输设置 (H.265)图像传输类型 :
单播端口 ( 自动 )
单播端口 ( 手动 )
多播端口
帧率
[60Hz] 30fps
[50Hz] 25fps
最大比特率
8192kbps/12800kbps/25600kbps/51200kbps/76800kbps
音频压缩类型AAC-LC, 48 kHz / 16 bit / 2ch
支持的协议Pv6 : TCP / IP, UDP / IP, HTTP, HTTPS, DNS, NTP,
DHCPv6, RTP,
MLD, ICMP, ARP, RTMP
IPv4 : TCP / IP, UDP / IP, HTTP, HTTPS, RTSP, RTP /
RTCP, DHCP,
DNS, DDNS, NTP, UPnP, IGMP, ICMP, ARP, RTMP
其他功能
支持 NDI*12NDI | HX
Tally LED 显示颜色红色 / 绿色


*1: 预计未来支持AW-RP50MC、 AW-RP120MC、AK-HRP1000MC 、 AK-HRP1005MC与 AW-UE155W/KMC的连接。具体何时支持该功能,请与当地经销商联系。可能需要软件版本更新。
*2: 可设置1 dB 步进。
*3: 若格式为 2160/29.97p, 2160/23.98p, 2160/24p, 2160/25p, 1080/29.97p, 1080/23.98p(59.94i),1080/29.97PsF, 1080/23.98PsF, 1080/25p, 1080/25PsF,无法进行配置。
*4: 本地输出。
*5: 表示 “1080/23.98p或59.94i”。
*6: 推荐使用STP (屏蔽双绞线)。
*7: 传输4K图像时使用CAT6类或更高级别的网线。
*8: 为确保安全,必须使用配备的安装支架来保护本机。
*9: 高速模式下的静音程度、平稳精度等可能与普通模式不同。
*10: 根据水平或垂直旋转位置的不同,摄像机机身可能会反射到图像中。
*11: 支持的操作系统适于截至2018年11月的浏览器。有关浏览器支持的最新信息,请访问松下网站(https://pro-av.panasonic.net/en/)上的 “服务和支持”。
*12: 欲了解更多详情,请与当地的松下经销商联系。
