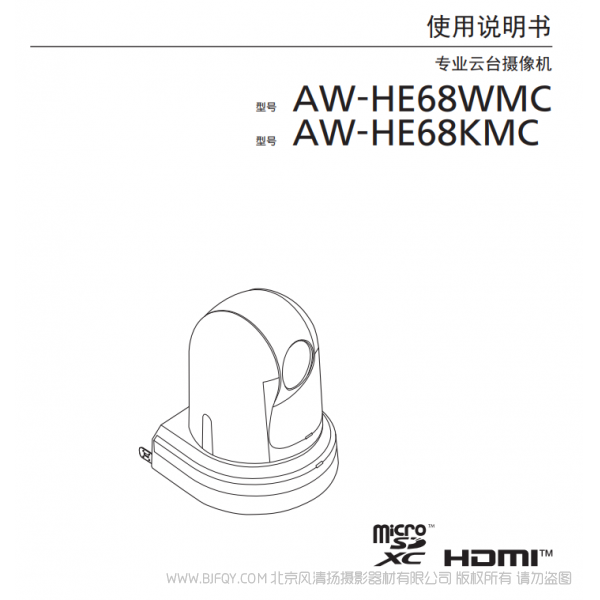

松下 AW-HE68MC 全高清一体化遥控摄像机 说明书下载 使用手册 pdf 免费 操作指南 如何使用 快速上手

更新时间2021/06/20 点击数 896
松下 AW-HE68MC  全高清一体化遥控摄像机  说明书下载 使用手册 pdf 免费 操作指南 如何使用 快速上手
9.91MB 点我下载
常规电源DC 12 V (标配交流适配器)
DC 42 V—57 V (PoE+电源)
功耗1.3 A (交流适配器供电)
0.5 A (PoE+电源)
操作温度0 °C至40 °C
存放温度–20 °C至 50 °C
操作湿度20% 至 90%(无结露)
重量约1.5 kg
尺寸 (W x H x D)160 mm x 186 mm x 179 mm
外观[AW-HE68WMC]  珍珠白
[AW-HE68K MC]  金属黑
控制器支持*1AW-RP150MC*1, AW-RP50MC, AK-HRP1000MC*1, AK-HRP1005MC*1
输入电源DC 12 V 输入, PoE+ (IEEE802.3at 标准)
麦克风 / 线路输入立体声迷你插孔 (ø3.5 mm) 输入阻抗: 约 2kΩ(高阻抗) [麦克风输入时]
麦克风支持: 立体声麦克风
(插入式电源,通过菜单进行开/关切换)
电源电压: 2.5 V ± 0.5 V
麦克风输入灵敏度: –60 dBV ± 3 dBV (0 dB=1 V/Pa,1 kHz) [线路输入时]
输入电平: -10 dBV ± 3 dBV
G/L 输入 兼容BBS (黑场同步)信号和三电平 (BNC x 1)
输出视频输出HDMIHDMI接口
* 不支持HDCP * 不支持VIERA Link
3G/HD-SDI输出符合SMPTE424/SMPTE292M 标准/75 Ω(BNC x 1)
输入/输出输入/输出
接口
LAN用于IP控制的LAN接口 (RJ-45)
配备直线缆/交叉线缆自动识别功能
RS-232CMini DIN 8 针 (IN) Mini DIN 8 针 (OUT)
RS-422RS422A控制输入 (RJ-45)
USBMini-B 接口
SD 存储卡microSD 存储卡槽
功能/性能[摄像机部分]
图像传感器1/2.3型 MOS
镜头电动 20 倍光学变焦镜头, F1.8至F3.6
[f=4.08 mm ~ 81.6 mm; 35 mm
等同于: 29.5 mm ~ 612.0 mm]
聚焦在自动和手动之间切换
焦距整体变焦范围:1.5m
广角端: 10cm
分色光学系统片上滤色片系统
最低照度59.94 Hz0.7 lx (50 IRE, F1.8, 48 dB,1/60 无蓄积)
0.35 lx (50 IRE, F1.8, 48 dB,1/30 蓄积[Frame Mix 6 dB])
50 Hz0.7 lx (50 IRE, F1.8, 48 dB,1/50 无蓄积)
0.35 lx (50 IRE, F1.8, 48 dB,1/25 蓄积[Frame Mix 6 dB])
水平分辨率HD: 1000电视线以上(中心标准)
增益选择*2自动, 0 dB to 48 dB (3 dB 步进)
帧累积*3自动, 关闭, 6 dB, 12 dB, 18 dB, 24 dB
ND 滤镜自动*4, 无, 1/4, 1/16, 1/64
电子快门速度全自动时1/60至1/2000 (自动慢快门:关闭)[59.94 Hz]
1/30至1/2000 (自动慢快门:打开)[59.94 Hz]
1/50至1/2000 (自动慢快门:关闭)[50 Hz]
1/25至1/2000 (自动慢快门:打开)[50 Hz]
自动时1/60至1/2000 [59.94 Hz]
1/50至1/2000 [50 Hz]
手动时1/100, 1/250, 1/500, 1/1000, 1/2000,
1/4000, 1/10000 [59.94 Hz]
1/120, 1/250, 1/500, 1/1000, 1/2000,
1/4000, 1/10000 [50 Hz]

同步扫描59.94 Hz : 59.94 Hz ~ 660.09 Hz (255 步进)
50 Hz : 50.00 Hz ~ 570.12 Hz (255 步进)
伽玛关、标准(低、中、高)、电影风格
白平衡ATW, AWB A, AWB B, ATW, 3200K,5600K, VAR (2400K至9900K)
色调量可调性±3 步进
场景模式全自动、手动 1、手动 2、手动 3
输出格式HD1080:59.94p/50p
1080:59.94i/50i
1080:29.97p/25p
1080:29.97PsF/25PsF
720:59.94p/50p
同步系统内部同步/外部同步(BBS、三电平同步)
图像稳定光学图像稳定器/4轴混合图像稳定器
[USB 接口]* 根据操作环境的不同,可能会发生变化。
视频输出USB 视频类型 Ver1.0
视频压缩格式JPEG
分辨率1920 x 1080, 1280 x 720, 640 x 360
帧速度最大30 fps (59.94 Hz)
最大25 fps (50 Hz)
音频输出USB音频类型 Ver1.0
音频压缩格式线性PCM, 48 kHz, 16位,2通道
传输模式(JPEG)1920x1080/1280x720/640x360
59.94 Hz: 30fps/15fps/5fps, 50 Hz: 25fps/12.5fps/5fps
支持机型设备标准配备USB 2.0兼容接口
[云台单元]
安装方法桌面安装或吊装*5
水平/俯仰旋转速度预置最大速度为: 300°/s
手动最大速度为: 90°/s
水平旋转范围±175°
俯仰旋转范围–30° ~ 90°*6
静音预设时:NC40 以下
正常速度:NC35 以下
[摄像机 / 云台控制]
IP 连接线缆当通过集线器连接时:
LAN 线缆*7 (CAT-5e 或更高),最长100 m
当使用PoE +网络集线器时:
LAN 线缆*7 (CAT-5e 或更高),最长100 m
当不使用集线器:
LAN 线缆*7 (CAT-5e 或更高),最长100 m
AW 控制协议连接线LAN 线缆*7 (CAT-5e 或更高,直通线缆), 最长1000 m
标准控制协议连接线Mini DIN 8针线缆,公
[SD 卡录制]
SD 卡录制符合MPEG-4 AVC标准 (.MP4)
视频压缩格式MPEG-4 AVC/H.264 High Profile
音频压缩格式AAC-LC (48 kHz, 16 bit, 2 ch, 128 kbps)
记录格式/比特率59.94 Hz1920x1080/59.94p (高达 28 Mbps)
1920x1080/29.97p (平均 15 Mbps/平均 10 Mbps/平均 6 Mbps),
1280x720/59.94p (平均 15 Mbps),
1280x720/29.97p (平均 8 Mbps/平均 4 Mbps/平均 2 Mbps/平均 1 Mbps)
50 Hz1920x1080/50p(高达 28 Mbps),
1920x1080/25p(平均 15 Mbps/平均 10 Mbps/平均 6 Mbps),
1280x720/50p(平均 15 Mbps),
1280x720/25p(平均 8 Mbps/平均 4 Mbps/平均 2 Mbps/平均 1 Mbps)
[网络]
传输模式JPEG1920x1080, 1280x720, 640x360, 320x180,
59.94 Hz (30fps/15fps/5fps)*8, 50 Hz (25fps/12.5fps/5fps)*8
H.2641920x1080, 1280x720, 640x360, 320x180,
59.94 Hz (60fps*9/30fps/15fps/5fps)*8, 50 Hz (50fps*9/25fps/12.5fps/5fps)*8
支持的协议IPv4TCP/IP, UDP/IP, HTTP, HTTPS, RTSP, RTP, RTP/RTCP, FTP,DHCP, DNS, NTP, IGMP, UPnP, ICMP, ARP, RTSPoverTCP,RTSPoverHTTP, SSL(TLS), 组播/单播
IPv6TCP/IP, UDP/IP, HTTP, HTTPS, RTSP, RTP, RTP/RTCP, FTP, DHCPv6, DNS,NTP, ICMPv6(MLD), RTSPoverTCP, RTSPoverHTTP, SSL(TLS), 组播/单播
支持i-OS, AndroidJPEG图像显示
附件表面安装支架 (吊装*10 / 桌面安装): 1
防摔线 (已安装到主机上):1
支架安装螺钉 (扁头)M4 x 10 mm: 4
主机安装螺钉 (带平垫圈、弹簧垫圈) M3 x 6 mm: 1
电源线 (1.5 m): 1
交流适配器: 1
CD-ROM: 1

*1: 需要升级控制器版本以支持该摄像机。

*2: 设定为自动模式时,AGC最大增益可设定为 6 dB ~ 48 dB(6 dB 步进)。

*3: Frame MIX 设定为自动时最大增益可选择 0 dB、6 dB、12 dB、18 dB。

*4: “场景”设置为“全自动”时,“自动”功能可用。

*5: 为了确保安全,必须使用随机提供的安装支架固定该摄像机。

*6:根据水平或俯仰旋转位置,会将摄像机机身部分摄入图像中。

*7: 推荐使用 STP (屏蔽双绞线) 线缆。

*8: 由于操作条件的不同,帧速度可能会低于设置值。

*9: 图像分辨率为 “640x360” 或“320x180”时,帧速度不能选择60fps 或 50fps。

*10: 为了增加安全性,AW-HE68W/KMC可以通过使用直接吊装支架 (WV-Q105A)固定。
