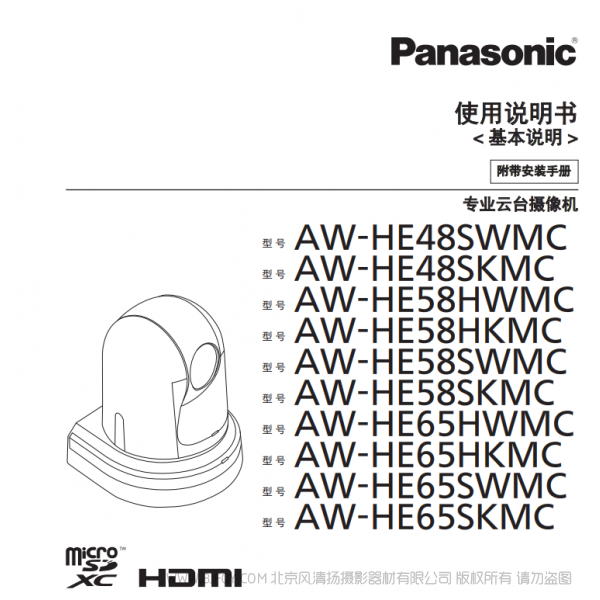

松下 AW-HE48.58.65MC基本说明 说明书下载 使用手册 pdf 免费 操作指南 如何使用 快速上手

松下 AW-HE48.58.65MC基本说明 说明书下载 使用手册 pdf 免费 操作指南 如何使用 快速上手
更新时间2021/06/20 点击数 6339 1.65MB 点我下载
型号AW-HE58HW/HKMC
常规电源DC12V(标配交流适配器）.DC42V-57V(PoE+电源）
功耗1.2A(交流适配器供电）0.4A(P〇E+电源）
操作温度0°C 至 40°C
存放温度-20°C 至 50°C
操作湿度20%至90% (无结露）
重量约 1.5kg
尺寸(WxHxD)160mm x 186mm x 166mm(不包括凸起部分、吊装支架）
外观AW-HE48SWMC、AW-HE58SWMC、AW-HE58HWMC:珍珠白
AW-HE48SKMC、AW-HE58SKMC、AW-HE58HKMC:金属黑
控制器支持AW-RP50MC.AW-RP120MC. AK-HRP200MC
输入电源DC12VIN、PoE+(IEEE802.3at 标准）
 φ3.5mm立体声迷你插孔、输入阻抗：约2kΩ(高阻抗）
麦克风/线路输入■麦克风输入时麦克风支持：立体声麦克风
(插入式电源，通过菜单进行开/关切换）
 ■线路输入时电源电压：2.5V ± 0.5V麦克风输入灵敏度：-60dBV ± 3dBV
输入电平：-10dBV±3dBV
输出视频输出HDMI[AW-HE58H] HDMI 接口
•不支持HDCP •不支持VIERA Link
 HD SDI输出[AW-HE48/58S]符合SMPTE292M 标准 / 75Q(BNC×1)
输入/输出 LAN用于IP控制的LAN接口（RJ-45),
配备直线缆/交叉线缆自动识别功能
输入/输出接口RS-232CMini DIN 8 针(IN) / Mini DIN 8 针(OUT)
RS-422RS422A(RJ-45)控制
 USBMini-B 接口
 SD存储卡micro SD存储卡槽
功能/性能摄像机部分
图像传感器1/2.3型600万像素MOS
镜头AW-HE48MC15倍光学变焦，16 倍数字变焦
F1.6~F3.7(f=4.3mm~64.5mm; 35mm 换算：31.6mm~480.0mm)
AW-HE58MC22倍光学变焦，16 {缴字变焦
F1.6~F4.3(f=43mm~94.6mm;35mm 换算：31.6mm~705.0mm)
水平视角AW-HE48MC61.6°(广角)~ 4.2°(远端）
AW-HE58MC61.6°(广角）~ 2.9°(远端)
聚焦自动/手动之间切换
焦距整体变焦范围1.2m、广角端：10cm
 片内滤色片系统
较低照度59.94Hz0.7lx(50IRE、F1.6、48dB.无蓄积 1/60)
0.35 lx(50 IRE, F1.6、48 dB.有蓄积 1/30 (Frame MIX 6dB))
50Hz0.7lx(50IRE、F1_6、48dB、无蓄积 1/50)
0 35 lx(50 IRE、F1 6、48 dB、有蓄积 1/25 (Frame MIX 6dB))
水平分辨率1,,000电视线以上（中心标准）
增益选择*2自动、OdB ~ 48dB(3dB 步进）
Frame MIX*3自动、关闭、6dB、12dB、18dB、24dB
 全自动时1/30 〜1/2000[59 94Hz] 1/25 ~ 1/2000[50Hz]
电子快门速度自动时1/60 ~ 1/2000[59.94Hz] 1/50 ~ 1/2000[50Hz]
手动时1/100, 1/250、1/500、1/1000, 1/2000、1/4000, 1/10000[59.94Hz]
1/120、1/250、1/500、1/1000、1/2000、1/4000, 1/10000[50Hz]
同步扫描59.94Hz: 59.94Hz ~ 660.09 Hz 50Hz: 50.00Hz ~ 570.12 Hz
伽玛关.标准(低.中.高）.电影风格
白平衡AWBA. AWBB. ATW. 3200K. 5600K. VARC2400KM9900K)
色调置可调性±3步进
场景模式全自动、手动 1、手动 2、手动3
输出格式HD1080:59.94p/50p*4
1080:59.94i/50i
1080:29.97p/25p
1080:29.97PsF/25PsF
720：59.94p/50p
同步内部同步
USB 接□*根据操作环境的不同，可能会发生变化。
视频输出USB视频类型ver1.0
视频压缩格式JPEG格式
分辨率1920 x1080,1280 x 720, 640 x 360
帧速度较大30 fps(系统频率59.94 Hz) 较大25 fps(系统频率50 Hz)
音频输出USB音频类型ver1.0
音频压缩格式线性PCM,48 kHz, 16位,2通道
支持机型设备标准配备USB 2兼容接口
云台单元
安装方法桌面安装或吊装*5
水平/俯仰旋转速度调用预置位时:300°/s 较高速度:90°/s
水平旋转范围±175°
俯仰旋转范围-30° ~ +90*6
静音正常速度:NC35以下、预设时:NC40以下
摄像机/云台控制
IP连接线缆当通过集线器连接时：LAN线缆*7(CAT-5e或更高)，较长100 m
当使用P〇E +网络集线器时：LAN线缆(CAT-5e或更高),较长100 m
当不使用集线器：LAN线缆*7 (CAT-5e或更高)较长100 m
AW控制协议连接线LAN线缆*7 (CAT-5e或更高，直通线缆),较长1000m
标准控制协议连接线Mini Din 8针线缆
SD卡录制
SD卡类型micro SDHC (4 GB/32 GB), micro SDXC (64 GB/128 GB>,速度为 10级或更高
系统频率59.94 Hz/50 Hz
视频压缩格式MPEG-4 AVC/H.264 High Profile
音频压缩格式AAC-LC (48 kHz, 16 bit, 2 ch, 128 kbps)
SD卡录制符合MPEG-4 AVC 标准（MP4)
记录格式1920 X 1080/59.94p, 1920 X 1080/50p, 1920 X 1080/29.97p, 1920 x 1080/25p,
1280 X 720/59.94p, 1280 X 720/50p, 1280 x 720/29.97p, 1280 x 720/25p
网络
分辨率JPEGVGA (640 x 360), QVGA (320 x 180)较大30 fps
1920 x 1080,1280 X 720,640 x 360,320 x 180 较大30 fps
H.2641920 x 1080, 1280 x 720, 640 x 360, 320 x 180 较大60 fps
支持的协议IPv4TCP/IP,UDP/IP,HTTP,HTTPS,RTSP,RTP,RTP/RTCP,FTP,DTTP,
DNS,NTP,IGMP,UPnP,ICMP,ARP,RTSPoverTCP,RTSPoverHHCP,
SSL(TLS),组播/单播
IPv6TCP/IP, UDP/IP, HTTP, HTTPS, RTSP, RTP, RTP/RTCP, FTP, DHCPv6, DNS,
NTP, ICMPv6(MLD), RTSPoverTCP, RTSPoverHTTP, SSL(TLS),组播 / 单播
支持i-OS、Android JPEG图像显示
附件表面安装支架（吊装％ /桌面安装)：1 电源线(15 m): 1
防摔电线（已安装到主机上)：1 交流适配器:1
支架安装螺钉（扁头）M4x 10 mm: 4 CD-ROM: 1
主机安装螺钉（带平垫圈、弹簧垫圈）M3 x 6 mm: 1
