松下 AV-HLC100MC 切换台 直播制作中心 说明书下载 使用手册 pdf 免费 操作指南 如何使用 快速上手

更新时间2021/01/07 点击数 1839

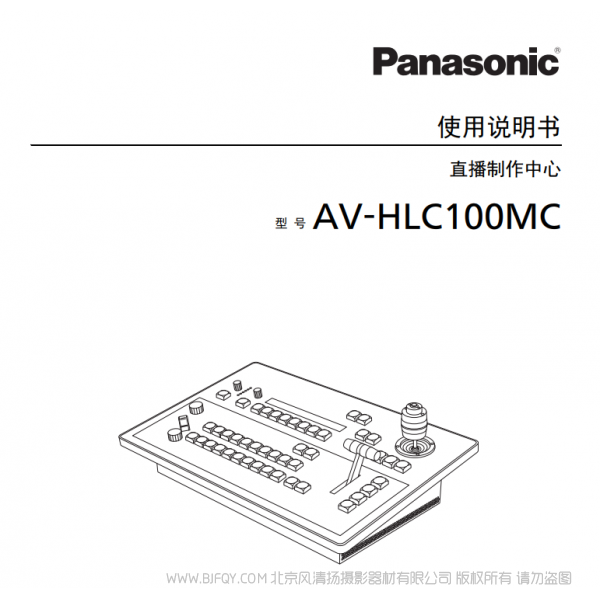

松下 AV-HLC100MC  切换台  直播制作中心  说明书下载 使用手册 pdf 免费 操作指南 如何使用 快速上手
5.3MB 点我下载
型号AV-HLC100
电源DC 19 V (AC 电源适配器 )
功耗110 W
操作温度0°C 至 40°C
操作湿度20% 至 80% ( 无结露 )
重量约 6.05 kg
尺寸 (W x H x D)427 mm x 93 mm x 278 mm ( 不含附件 )
ME 数量1ME
通道数量10
• 8 外部 ( 从 3G-SDI x 4, 3G-SDI x 3 + HDMI x 1 ,
NDI 源 x 8 中选择 )
• 2 内部 (CLIP x 1, STILL x 1)
键数量2 ( 画中画 / 字幕 )
视频格式1080/59.94p*1*2
, 1080/59.94i, 1080/29.97PsF, 1080/23.98p,
1080/50p*1*2
, 1080/50i, 1080/25PsF, 720/59.94p, 720/50p,
720/29.97p, 720/25p
视频输入SDI x 4 or SDI x 3 + HDMI x 1*1*3
Network 输入源8
• Panasonic PTZ 摄像机,支持 NDI | HX 和 NDI 设备
• IP :支持 Skype TX 的 PC
音频输入15
• 4 通道 SDI/HDMI 嵌入式音频 x 4
• 4 通道 NDI 嵌入式音频 x 8
• 6.35 mm 平衡线路 x 2
• 3.5 mm, 立体声 mini jack x 1
视频输出4
• BNC x 1 3G-SDI (PGM)*1
• BNC x 1 3G-SDI ( PGM / PVW / AUX 可选择 )*1
• HDMI x 1 或显示接口 (GUI)*4 x 1
• Network 输出 x 1
Network 视频输出1
可选择 MIX (PGM 或 PVW) / AUX
• NDI 输出
• RTMP 流输出格式 *5
音频输出6
• SDI 嵌入式音频 x 2
• 6.35 mm 平衡线路 x 2
• 3.5 mm , 立体声 mini jack x 1
• NDI 嵌入式音频 x 1
特效和转场Wipe / Mix / Cut
• 背景视频
• 画中画
• 字幕
音频混合• 4 路 主 (PGM) 混合器
• 12档音量控制器:8个外部音频输入,1个内置Clip播放器、1个Skype TX反送输入;1个总输出、1个耳机输出
• 1个独立音频播放器用于视频流输出
• 七段式均衡调节器,每路立体声具有音量调节及延时控制
Clip 存储器DDR x 1 ch*6
静态存储器DDR x 1 ch*6
字幕1个字幕缓冲器 (显示8个缓冲器预置的1个)
同步输入仅内部
PTZ 摄像机控制
( 通过 IP)
最多可控制摄像机的数量 :8 台
旋转 / 俯仰 / 变焦 / 聚焦控制 :3D 操控杆
( 按压上按钮开关变焦 / 聚焦 )
变焦控制 :独立摇臂开关
光圈控制 :独立的光圈旋钮,按下自动 / 手动切换
聚焦控制 :独立的聚焦旋钮,按下自动 / 手动切换
预置控制 :储存 / 调用,最多 100 个可设置 100 个
OSD 菜单控制 :OSD 按键*7
白平衡控制 :GUI 屏幕摄像头菜单或 OSD 屏幕
( 自动 /PST A/PST B/ 执行) *7
CAM/BAR 选择 :GUI 屏幕摄像头菜单或 OSD 屏幕*7
Tally 输出RJ-45 x 2 1000BASE-T / 100BASE-TX / 10BASE-TX
USB 主机 I/FUSB3.0 x 4
附件AC 适配器、电缆、键盘、鼠标
