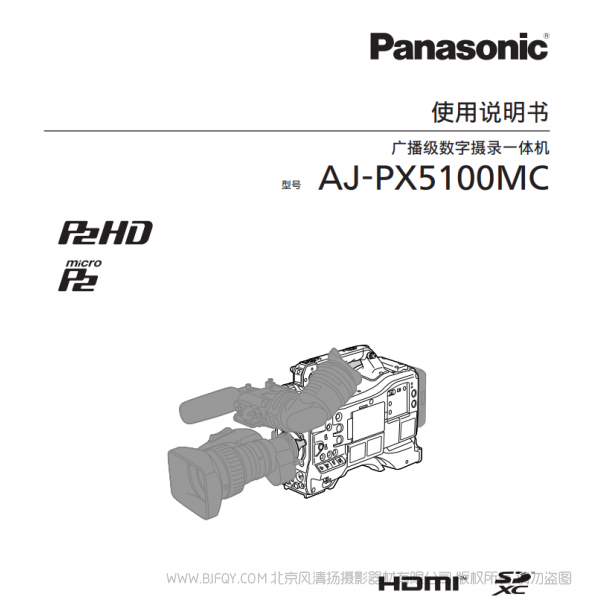

Panasonic 松下 AJ-PX5100MC 广播级数字摄录一体机 肩扛摄像机 说明书下载 使用手册 pdf 免费 操作指南 如何使用 快速上手

Panasonic 松下 AJ-PX5100MC 广播级数字摄录一体机 肩扛摄像机 说明书下载 使用手册 pdf 免费 操作指南 如何使用 快速上手
更新时间2020/09/27 点击数 6671 21.9MB 点我下载
综合规格
型号AJ-PX5100MC
电源DC 12 V（11 V－17 V）
功耗29 W
（仅主机、1080/59.94i、AVC-Intra100一般记录状态、LCD ON）
70 W
（ 连接所有外接附件，处于较大输出时输出接口的较大功率）
工作环境温度0 ℃～ 40 ℃
工作环境湿度10 % ～ 85 %（相对湿度）
保存温度－20 ℃ ～ 60 ℃
重量约 3.4 kg（仅主机，除电池和附属配件外）
外形尺寸宽 147 mm × 高 267 mm × 深342 mm（除去凸出部位）
摄像机部分
成像器件2/3型220万像素 MOS×3
镜头卡口2/3型镜头卡口式
CC滤镜A： 3200 K、B： 4300 K、C： 5600 K、D： 6300 K
ND滤镜1： CLEAR、2： 1/4ND、3： 1/16ND、4： 1/64ND
增益［NORMAL］ 模式：
－3 dB、0 dB、3 dB、6 dB、9 dB、12 dB、15 dB、18 dB、
21 dB、24 dB、27 dB、30 dB
［HIGH SENS.］ 模式：
－6 dB、－3 dB、0 dB、3 dB、6 dB、9 dB、12 dB、15 dB、
18 dB、21 dB、24 dB、27 dB、30 dB
数码超级增益
（DS.GAIN）		6 dB、10 dB、12 dB、15 dB、20 dB、24 dB、28 dB、34 ｄB
可选择
超级增益（S.GAIN）30 dB、36 dB、42 dB可选择
快门速度［SYSTEM MODE］ =59.94 Hz时
60i/60p/30p/24p模式：
1/100秒、1/120秒、1/250秒、1/500秒、1/1000秒、
1/2000秒、HALF
180.0 deg、172.8 deg、144.0 deg、120.0 deg、90.0 deg、
45.0 deg
［SYSTEM MODE］ =50 Hz时
50i/50p/25p 模式： 1/60秒、1/120秒、1/250秒、1/500秒、
1/1000秒、1/2000秒、HALF
180.0 deg、172.8 deg、144.0 deg、120.0 deg、90.0 deg、
45.0 deg
快门速度
（同步扫描）		1/60.1秒～1/7200秒（60i/60p模式）
1/30.0秒～1/3600秒（30p模式）
1/24.0秒～1/2880秒（24p模式）
1/50.1秒～1/6000秒（50i/50p模式）
1/25.0秒～1/3000秒（25p模式）
快门打开角度通过3 deg～ 359.5 deg（0.5 deg步骤可以设定）
灵敏度［NORMAL］ 模式：
F9 （2000 lx、3200 K、89.9 %反射、1080/59.94i）
F10（2000 lx、3200 K、89.9 %反射、1080/50i）
［HIGH SENS.］ 模式：
F12（2000 lx、3200 K、89.9 %反射、1080/59.94i）
F13（2000 lx、3200 K、89.9 %反射、1080/50i）
较低照度约0.004 lx（F1.4、+42 dB（S.GAIN）、+34 dB（DS.GAIN））
信噪比Ｓ/Ｎ62 dB（标准）
水平分辨率1000TV线以上（中心）
存储卡记录部分
记录介质P2存储卡、microP2存储卡
系统格式1080/59.94p、1080/59.94i、1080/23.98PsF、
720/59.94p、480/59.94i
1080/50p、1080/50i、720/50p、576/50i
记录格式AVC-Intra200/AVC-Intra100/AVC-Intra50/
AVC-LongG50/AVC-LongG25/AVC-LongG12/
DVCPRO HD/DVCPRO50/DVCPRO/DV格式切换
视频记录信号1080/59.94p、1080/29.97pN、1080/23.98pN、1080/59.94i
720/59.94p、720/29.97pN、720/23.98pN、480/59.94i
1080/50p、1080/25pN、1080/50i
720/50p、720/25pN、576/50i
记录回放时间
(使用64 GB×1枚时)		AVC-Intra200： 约32分钟
AVC-Intra100： 约64分钟
AVC-Intra50：  约128分钟
AVC-LongG50： 约128分钟
AVC-LongG25  约256分钟
AVC-LongG12： 约480分钟
DVCPRO HD： 约64分钟
DVCPRO 50：  约128分钟
DVCPRO/DV： 约256分钟
上述时间是指连续录制1个片段占用的时间。记录片段数不同，总的记
录时间可能比记载的时间短。
数字视频
采样频率AVC-Intra200/AVC-Intra100/AVC-Intra50/
AVC-LongG50/AVC-LongG25/AVC-LongG12/DVCPRO HD：
Y： 74.1758 MHz、P B /P R ： 37.0879 MHz（59.94 Hz）
Y： 74.2500 MHz、P B /P R ： 37.1250 MHz（50 Hz）
DVCPRO50： Y： 13.5 MHz、P B /P R ： 6.75 MHz
DVCPRO ： Y： 13.5 MHz、P B /P R ： 3.375 MHz
量子化AVC-Intra200/AVC-Intra100/AVC-Intra50/
AVC-LongG50/AVC-LongG25： 10 bit
AVC-LongG12/DVCPRO HD/DVCPRO50/DVCPRO/DV： 8 bit
视频压缩格式AVC-Intra200/AVC-Intra100/AVC-Intra50：
MPEG-4 AVC/H.264 Intra Profile
AVC-LongG50/AVC-LongG25/AVC-Long12：
MPEG-4 AVC/H.264
DVCPRO HD/DVCPRO50/DVCPRO： 基于DV的压缩
DV： DV压缩
数字音频
音频记录信号AVC-Intra200： 48 kHz/24 bit、4 CH
AVC-Intra100/AVC-Intra50：
48 kHz/16 bit、4 CHと48 kHz/24 bit、4 CH的切换
AVC-LongG50/AVC-LongG25： 48 kHz/24 bit、4 CH
AVC-LongG12/DVCPRO HD/DVCPRO50/DVCPRO/DV：
48k Hz/16 bit、4 CH
动态余量18 dB/20 dB（可以在菜单上选择）
代理
视频压缩格式MPEG4 Simple Profile、H.264/AVC Baseline Profile、
H.264/AVC High Profile
音频压缩格式AAC-LC、线性PCM
录制时间
（每1GB）标准		AVC-6G 2CH MOV: 约13分钟、STD 2CH MP4： 约78分钟、
HQ 4CH MP4： 约72分钟、SHQ 2CH MOV： 约25分钟、
HQ 2CH MOV： 约78、HQ 4CH MOV： 约72分钟、
LOW 2CH MOV： 约135分钟
使用松下制产品连续录制时的参考值。录制时间根据场景和片段数不同而变化。
视频输出
SDI 输入BNC×1
HD（3G/1.5G）、SD： 0.8 V［p-p］、75 Ω
通过MENU切换SDI 输入接口/返送视频输入接口/
可以作为同步锁相输入接口使用
SDI 输出1BNC×1
HD（3G/1.5G）、SD： 0.8 V［p-p］、75 Ω
SDI 输出2BNC×1
HD（3G/1.5G）、SD： 0.8 V［p-p］、75 Ω
视频输出BNC×1、复合材料： 1.0 V[p-p]、75 Ω
HDMI 输出HDMI×1（不支持HDMI TypeA接口、VIERA Link）
音频输入输出
音频输入
（CH1/CH2）		XLR×2、3 pin、LINE/MIC/MIC +48 V切换式
LINE： 4 dBu（－3 dBu/0 dBu/4 dBu可以通过菜单选择）
MIC ： －60 dBu（－60 dBu/－50 dBu可以通过菜单选择）
MIC +48 V： 支持Phantom+48V
－60 dBu（－60 dBu/－50 dBu可以通过菜单选择）
MIC 输入XLR×1、3 pin
Phantom+48 V（可以通过菜单选择进行ON/OFF）
－40 dBu（－50 dBu/－40 dBu可以通过菜单选择）
无线插槽25 pin、D-SUB、－40 dBu、2ch
音频输出
（CH1/CH2）		XLR×1、5 pin、平衡低阻抗
4 dBu（－3 dBu/0 dBu/4 dBu可以通过菜单选择）
耳机输出立体声迷你插孔×2（输出阻抗100Ω）
扬声器圆型20mm直径×1
其他输入/输出
同步锁相输入BNC×1、1.0 V[p-p]、75Ω
TC 输入BNC×1、0.5 V[p-p]～ 8 V[p-p]、10 kΩ
TC 输出BNC×1、2.0 ±0.5 V[p-p]、低阻抗
DC 输入XLR×1、4 pin、DC 12 V（DC 11.0 V－17.0 V）
DC 输出4pin、DC 12 V（DC 11.0 V－17.0 V）、较大输出电流1.5 A
远程10 pin
镜片12 pin
VF20 pin
LAN100BASE-TX/10BASE-T
USB 2.0（DEVICE）Type-B接口、4 pin
USB 3.0（HOST）Type-A接口、9 pin
USB 2.0（HOST）Type-A接口、4 pin
LIGHT2pin、DC 12 V（DC 11.0 V－17.0 V）、
较大输出电流 ： 4.5 A（较高50 W）
液晶监视屏3.5型QHD彩色监视屏，约156万像素
配件
配件肩带
