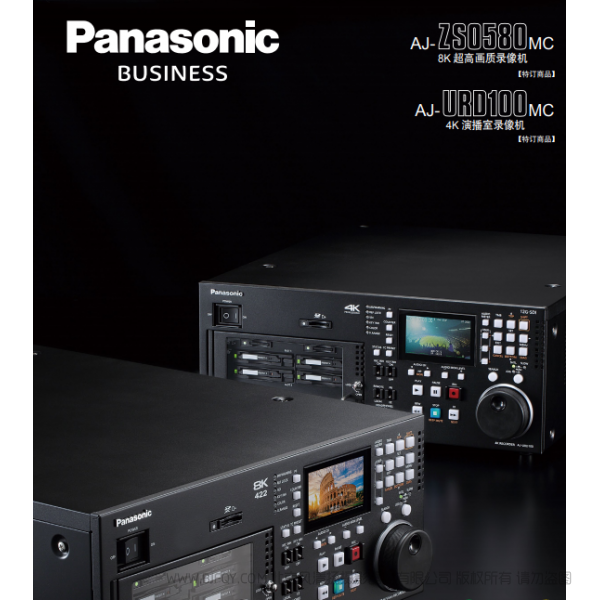

松下 Panasonic Business AJ-ZS0580MC 8K炒高画质录像机 AJ-URD100MC 4K演播室录像机 宣传手册 彩页 说明书下载 使用手册 pdf 免费 操作指南 如何使用 快速上手

更新时间2021/12/04 点击数 1890
松下 Panasonic Business AJ-ZS0580MC 8K炒高画质录像机 AJ-URD100MC 4K演播室录像机 宣传手册 彩页  说明书下载 使用手册 pdf 免费 操作指南 如何使用 快速上手
6.3MB 点我下载
【综合规格】
电源电压:AC100 V、50 Hz/60 Hz
功耗:229 W
工作环境温度/湿度:0℃~40℃ /10%~80%(无结露)
保存环境温度:-20℃~60℃
重量:大约18 kg(仅主机部分)
外形尺寸:宽424mm×高176mm×长500mm
(不包括套脚、把手、接口等突起物)
记录媒介:microP2存储卡、expressP2存储卡
存储卡卡槽:expressP2存储卡: 卡槽×8
microP2存储卡: 卡槽×2
SD存储卡: 卡槽×1
录像、回放时间※:expressP2存储卡: 512 GB: 65分钟(4张、8K素材记录)
microP2存储卡: 64 GB: 65分钟(HD素材记录)
【视频规格】
采样率:59.94 /50 Hz(逐行扫描、隔行扫描)
量化:AVC-Intra100: 10 bit、AVC-Intra4K: 10 bit
视频压缩方式:H.264/AVC intraProfile
【视频输入输出信号】
视频输入:• 8K-422(12G-SDI×4)输入(BNC×4)
7680×4320 59.94p/50p、16: 9、SMPTE 2082-12
为了防止连接错误,从SDI的各个通道检测有效负载ID
视频输出(8K):• 8K-422(12G-SDI×4)输出(BNC×4)×2系统
7680×4320 59.94p/50p、16: 9、SMPTE 2082-12
为了防止连接错误,设置SDI各通道多层有效负载ID
• 8K-DG(3G-SDI×8)输出(BNC×8)×2系统:
7680×4320 59.94p/50p、16: 9、SMPTE 424
视频输出(4K):• 4K(12G-SDI×1)输出(BNC×1)×2系统
3840×2160 59.94p/50p、16: 9、SMPTE 2082-10
• 4K(3G-SDI×4)输出(BNC×4)×2系统
3840×2160 59.94p/50p、16: 9、SMPTE 424
4种SDI_I/F
视频输出(HD):• HD(HD SDI×1)输出(BNC×1)
1920×1080 59.94i/50i、16: 9、SMPTE 292-1
• HD(HD SDI×1)监视器输出(BNC×1)
1920×1080 59.94i/50i、16: 9、SMPTE 292-1

同步:

(同步信号)

• 同步输入: BNC×1(75Ω终端自动切换)
黑场同步信号、HD3值SYNC自动切换
• 同步输出: BNC×1(环通)
REF黑场同步信号:黑场同步信号输出: BNC×1(同步信号)
【音频输入输出信号】
音频记录格式:48 KHz、24 bit、32ch
音频输入:• 8K SDI输入 32ch: BNC×1(共用视频输入)与SMPTE 299
CH1(Stream2: Ch1-16)、CH2(Stream10: Ch17-32)重叠
• MADI输入 32ch: BNC×1
音频输出:• 8K SDI输出32ch: BNC×2(同时用于视频输出)、SMPTE 299
12G-SDI: CH1(Stream2: Ch1-16)、CH2(Stream10: Ch17-32)重叠
3G-SDI: G1a/b接口上追加Ch1-16、G1c/d接口上追加Ch17-32
• 4K SDI输出 8ch: BNC×2 (视频输出共用)、SMPTE 299
12G-SDI: CH1 (Stream2: Ch1-8)重叠/3G-SDI: BNC×1
• HD SDI输出 8ch: BNC×1 (视频输出共用)、SMPTE 299
• HD SDI监视屏输出8ch: BNC×1 (视频输出共用)、SMPTE 299
• MADI输出 32ch (64ch数据): BNC×2
动态余量:18 dB (20 dB菜单中可以进行变更设定)
模拟音频输入:XLR3插头×2(CH1/CH 2ch)
音频监听输出:XLR3插头×2(L/R ch)
耳机输出:M3立体声系统×1(L/R ch)
【其他输入输出信号】
时码输入:• LTC输入: BNC×1、0.5 V[p-p] ~8 V[_______p-p]、10 kΩ
• 8K SDI输入(SLTC/SVITC): BNC×1(视频输入共用)
CH1(Stream1)、SMPTE 12-1/12-2
输入信号必需满足DBB1要求
时码输出:• LTC输出: BNC×1
低阻抗、2.0 V[p-p] ±0.5 V[p-p](600 Ω负荷)
• 8K SDI出力: BNC×2(视频输出共用)、SMPTE 12-1/12-2
12G-SDI (8K-422): CH1 (Stream1) / 3G-SDI (8K-DG): G1a
• 4K SDI出力: BNC×2(视频输出共用)、SMPTE 12-1/12-2
12G-SDI: CH1(Stream1)/3G-SDI: BNC×1
• HD SDI出力: BNC×1(视频输出共用)、SMPTE 12-1/12-2
• HD SDI监视器输出: BNC×1(视频输出共用)、SMPTE 12-1/12-2
RS-422A控制:RS-422A输入: D-sub 9针×1
并行控制:GPIO: D-sub 15针×1
以太网:RJ45×1、1000BASE-T/100BASE-TX/10BASE-T(IEEE802.3)
【监视屏】
液晶监视屏:3.5寸彩色液晶监视屏(QHD)
【附件】
附件:AC接线(3芯)×1、支架适配器×1套
