松下 Panasonic AJ-HPX3100C 用户手册 说明书下载 使用指南 如何使用 详细操作 使用说明

松下 Panasonic AJ-HPX3100C 用户手册 说明书下载 使用指南 如何使用  详细操作 使用说明
更新时间2020/11/07 点击数 6422 16.8MB 点我下载

松下

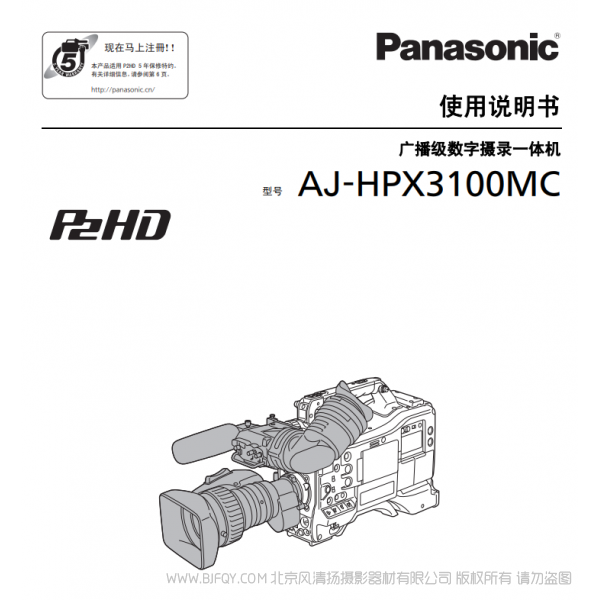

Panasonic AJ-HPX3100C 用户手册

说明书下载

使用指南 如何使用 详细操作 使用说明





常规
型号AJ-HPX3100MC
电源DC12V(11V~17V)
功耗34W(仅限主机)
工作温度0℃ ~40℃
工作湿度10%~85%(相对湿度)
保存温度-20℃ ~ 60℃
工作时间大约 150 分钟,如果使用 DIONIC90 电池
重量大约 3.9 千克(仅限主机)
尺寸(长 x 宽 x 高)140 mm x 270.5 mm x 335.8 mm,不包括手柄和选购的盖子
摄像机部分
CCD 元件CCDx3(2/3 型行间转移类型,RGB,2200.000 像素)
像素总计 :2010(H)x1120(V)
镜头装配2/3 卡口型
光学颜色分离棱柱系统
CCI 滤光器A :3200K,B :4300K,C :5600K,D :6300K
ND 滤光器1 :CLEAR,2 :1/4ND,3 :1/16ND,4 :1/64ND
量化14 位
水平驱动频率50Hz :74.25MHz ,59.94Hz :74.1758MHz
采样频率50Hz :74.25MHz ,59.94Hz :74.1758MHz
数字信号处理50Hz :74.25MHz ,59.94Hz :74.1758MHz
可编程增益-6dB,-3dB,0dB,3dB,
6dB,9dB,12dB,15dB,18dB,21dB,24dB,27dB,
30dB,可选择
数字超级增益6dB,10dB,12dB,15dB,
20dB,24dB,28dB,34dB 可选择
超级增益30dB,36dB,42dB 可选择。
快门速度1/60(50Hz) 秒,1/100(59.94Hz)秒,1/120 秒,
1/250 秒,1/500 秒,1/1000 秒,1/2000 秒,HALF
180.0 度 , 172.8 度 , 144.0 度 , 120.0 度 ,
90.0 度,45.0 度
快门速度(同步扫描)1/51.4 秒至 1/6000 秒(1080/50i,576/50i)
1/25.7 秒至 1/3000 秒(1080/25p,576/25p)
1/61.7 秒至 1/7200 秒(1080/59.94i,480/59.94)
1/30.9 秒至 1/3600 秒(1080/29.97i,480/29.97p)
1/24.7 秒至 1/2880 秒(1080/23.98i,480/23.98p)
灵敏度1080/50i :F12(2000lx,89.9% 反射), 1080/59.94i: F11
较低照度0.005lx(F1.4,超级增益 42dB+DS.GAIN34dB)
视频信噪比DNR 打开 :59dB,DNR 关闭 :54dB(标准)
配准低于 0.03%(整区,无镜头畸变)
水平分辨率1000TV 线(中心标准)
存储卡记录部分
记录媒介P2 卡
记录格式AVC-Intra 100/AVC-Intra 50/
DVCPRO HD/DVCPRO50/DCPRO/DV 格式可切换。
记录视频信号1080/50i, 1080/25p over 50i, 1080/25pN,
1080/59.94i, 1080/29.97p over 59.94i,
1080/23.98p over 59.94i, 1080/23.98pA over 59.94i,
1080/29.97pN, 1080/23.98pN,
576/50i, 576/25p over 50i
480/59.94i, 480/29.97p over 59.94i,
480/23.98p over 59.94i, 480/23.98pA over 59.94i
记录音频信号AVC-Intra 100/50: 48 kHz, 16 bit/24 bit 可切换 , 4ch
DVCPRO HD/DVCPRO 50: 48 kHz, 16 bit, 4ch
DVCPRO/DV: 48 kHz, 16 bit, 2ch/4ch 可切换
 记录播放时间※P2 卡 x 1P2 卡 x 2
64GB P2 卡AVC-Intra 100大约 64 分钟大约 128 分钟
AVC-Intra 50大约 128 分钟大约 256 分钟
DVCPRO HD大约 64 分钟大约 128 分钟
DVCPRO 50大约 128 分钟大约 256 分钟
DVCPRO/DV大约 256 分钟大约 512 分钟
32GB P2 卡AVC-Intra 100大约 32 分钟大约 64 分钟
AVC-Intra 50大约 64 分钟大约 128 分钟
DVCPRO HD大约 32 分钟大约 64 分钟
DVCPRO 50大约 64 分钟大约 128 分钟
DVCPRO/DV大约 128 分钟大约 256 分钟
16GB P2 卡AVC-Intra 100大约 16 分钟大约 32 分钟
AVC-Intra 50大约 32 分钟大约 64 分钟
DVCPRO HD大约 16 分钟大约 32 分钟
DVCPRO 50大约 32 分钟大约 64 分钟
DVCPRO/DV大约 64 分钟大约 128 分钟
※ 上述记录时间指在 P2 卡上记录一连串单次拍摄时的时间。根据所记录的拍摄次数的 不同,记录时间将会小于上述时间。
数字视频
采样频率AVC-Intra 100/AVC-Intra 50/DVCPRO HD:
Y: 74.2500 MHz, PB/PR: 37.1250 MHz (50 Hz)
Y: 74.1758 MHz, PB/PR: 37.0879 MHz (59.94 Hz)
DVCPRO: Y: 13.5 MHz, PB/PR: 3.375 MHz
DVCPRO50: Y: 13.5 MHz, PB/PR: 6.75 MHz
量化AVC-Intra 100/AVC-Intra 50: 10 bit
DVCPRO HD/DVCPRO50/DVCPRO/DV: 8 bit
视频压缩AVC-Intra100/AVC-Intra50: MPEG-4 AVC/H.264 Intra 文件
DVCPRO HD: DV 基本压缩 (SMPTE 370M)
DVCPRO 50/DVCPRO: DV 基本压缩 (SMPTE 314M)
DV: DV 压缩 (IEC 61834-2)
数字音频
频率响应20Hz 至 20kHz±1.0dB(参考电平)
动态范围超过 85dB(1kHz,AWTD,16 位)
超过 93dB(1kHz,AWTD,24 比特)
失真0.1%(1kHz,参考电平,16 位)范围内
0.05%(1kHz,参考电平,24 比特)范围内
冗余18/20dB 可选
视频输入 / 视频输出
GENLOCK INBNCx1,1.0V[p-p],75Ω
(通过菜单切换 VIDEO IN 或返回视频)
SDI 输出BNCx1
HD SDI: 0.8V[p-p],75Ω,SMPTE292M/299M 标准
SD SDI :0.8V[p-p],75Ω,SMPTE259M-C/272M-A/
ITUR.BT656-4 标准
MON 输出BNC×1
( 通过菜单切换 HD SDI/SD SDI/Composite)
HD SDI: 0.8 V[p-p], 75Ω
SD SDI: 0.8 V[p-p], 75Ω, SMPTE259M-C/272M-A/
ITUR. BT656-4 标准
复合 : 1.0V [p-p], 75Ω
SDI 输入BNC×1 ( 通过菜单切换 VIDEO IN/ 返回视频 /
GENLOCK IN)
HD SDI: 0.8 V[p-p], 75Ω, SMPTE292M/299M 标准
SD SDI: 0.8 V[p-p], 75Ω, SMPTE259M-C/272M-A/
ITUR. BT656-4 标准
音频输入 / 输出
音频输入CH1/CH2 :XLR3 针 x2
LINE/MIC/MIC+48V 可切换
LINE: 4dBu(-3dBu/0 dBu/4dBu 菜单上可选)
MIC :-60dBu(-60dBu/-50dBu 菜单上可选)
MIC + 48V: Phantom +48 V,
-60 dBu (-60dBu/-50 dBu 菜单上可选 )
话筒输入XLR5 针 x1,Phantom +48V
(菜单上可选择开 / 关)
-40dBu(-50dBu/-40dBu,菜单上可选)
无线输入25 针 D-SUB,-40dBu
音频输出CH1/CH2 :XLR5 针 x1,平衡,
低阻抗 4dBu(-3dBu/0dBu/4dBu,菜单上可选)
耳机输出立体声微型插孔 x2(3.5mm 直径)
扬声器28mm 圆形 x1
其他输入 / 输出信号
时码输入BNCx1,0.5V[p-p]~8V[p-p],10kΩ
时码输出BNCx1,低阻抗,2.0V[p-p]±0.5V[p-p]
直流输入XLR4 针 x1,DC12V(DC11V-17V)
直流输出4 针,DC12V(DC11V-17V),较大 1.5A
镜头12 针
直流电源输出2 针,DC12V(DC11V-17V)输出电流:较高 4.5A(至 50W)
EVF20 针
遥控10 针,用于 AG-EC4MC
GPS6 针,用于 AJ-GPS910MC
USB2.0主 :4 针 A 型, 从 :4 针 B 型
显示屏81.28mm(3.2 英寸)液晶显示屏
大约 921000 点(16:9)
包括的附件
肩带,前置音量旋钮(带螺钉),AUDIO 接口盖,安装盖,XLR 接口盖,
GPS 接口盖,软件光盘

以上所示重量和尺寸为近似值。
特征和参数如有变化,恕不另行通知。
