松下 Panasonic AJ-PX800MC 广播级数字摄录一体机 用户手册 说明书下载 使用指南 如何使用 详细操作 使用说明

松下 Panasonic AJ-PX800MC 广播级数字摄录一体机 用户手册 说明书下载 使用指南 如何使用  详细操作 使用说明
更新时间2023/05/10 点击数 6718 25MB 点我下载

松下

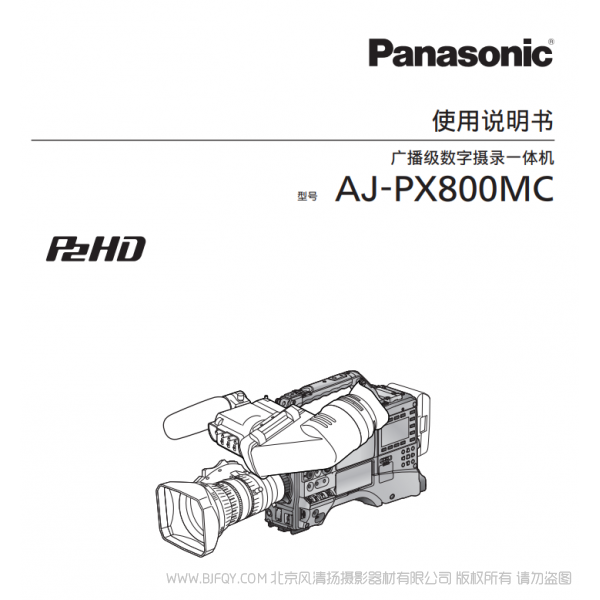

Panasonic AJ-PX800MC 用户手册

说明书下载

使用指南 如何使用 详细操作 使用说明



【常规】
型号AJ-PX800MCH
电源DC12V(DC11 V~17 V)
功耗22W
(仅本机、ON))
操作温度0℃~40℃
操作湿度10%~85%(相对湿度)
保存温度-20℃~60℃
重量约2.8 kg(只是本机的质量,电池以及附件除外)
尺寸宽144 mm×高267 mm×深度350 mm
(不包括凸起部分)
【摄像机】
感光元件2/3英寸 220万像素 MOS×3
镜头接口2/3型卡口式
ND滤镜1: CLEAR、2: 1/4ND、3: 1/16ND、4: 1/64ND
增益标准模式: -3dB、0dB、3dB、6dB、9dB、12dB、15dB、
18dB、21dB、24dB、27dB、30dB
高灵敏度模式: -6dB、-3dB、0dB、3dB、6dB、9dB、
12dB、15dB、18dB、21dB、24dB、27dB、30dB
超级增益(S.GAIN)可以从30dB、36dB、42dB选择
快门速度50i/50P模式1/50(OFF)秒 、 1/60秒 、 1/120秒、1/250秒、1/500秒、1/1000秒、1/2000秒
25p模式1/25(OFF)秒、1/50秒 、 1/60秒 、 1/120秒、1/250秒、1/500秒、1/1000秒
60i、60p模式1/60(OFF)秒、1/100秒、1/120秒、1/250秒、1/500秒、1/1000秒、1/2000秒、HALF
30p模式 ※1/30(OFF)秒 、 1/50秒 、 1/60秒 、 1/120秒、1/250秒、1/500秒、1/1000秒
24p模式 ※1/24(OFF)秒 、 1/50秒 、 1/60秒、1/120秒、1/250秒、1/500秒、1/1000秒
快门速度(同步扫描)50i/50p模式1/50.0秒~1/248.5秒
25p模式1/25.0秒~1/248.5秒
60i/60p模式1/60.0秒~1/250.0秒
30p模式1/30.0秒~1/250.0秒
24p模式1/24.0秒~1/250.0秒
快门开角度3deg~360.0deg(可以用0.5 deg间隔设定)
灵敏度F13(2000 lx、3200 K、89.9%反射、1080/50i)
F12(2000 lx、3200 K、89.9%反射、1080/59.94i)
较低照度约0.22 lx(HIGH SENS模式、F1.4、+42dB(S.GAIN))
信噪比S/N62dB(标准)
水平分辨率1000TV线以上(中心)
【存储卡记录】
记录媒体P2卡、microP2卡(需要存储卡适配器)
系统格式1080/50i、720/50p、576/50i、
1080/59.94i、1080/23.98PsF ※ 、720/59.94p ※ 、480/59.94i
记录格式/AVC-Intra100/AVC-Intra50/ AVC-LongG50/AVC-LongG25/
AVC-LongG12 ※ /DVCPROHD/DVCPRO50/DVCPRO/DV
格式切换
记录视频信号1080/50i、1080/25p、1080/25pN、
720/50p、720/25p、720/25pN、576/50i、576/25p
1080/59.94i、1080/29.97p、1080/29.97pN、
1080/23.98p、1080/23.98pN、
720/59.94p、720/29.97p、720/29.97pN、720/23.98p、
720/23.98pN、480/59.94i、480/29.97p、480/23.98p
记录/回放时间16GB×1张32GB×1枚64GB×1枚
AVC-Intra100约16分约32分约64分
AVC-Intra50约32分约64分约128分
AVC-LongG50约32分约64分约128分
AVC-LongG25约64分约128分约256分
AVC-LongG12约120分约240分约480分
DVCPRO HD约16分约32分约64分
DVCPRO 50约32分约64分约128分
DVCPRO/DV约64分约128分约256分
这是采用松下产品连续录像时的参考值。
记录时间根据拍摄内容或视频片段的数量的不同而不同。
【数字视频】
采样频率AVC-Intra100/AVC-LongG50/AVC-LongG25/AVC-LongG12/
DVCPRO HD: Y:74.1758 MHz 、
PB/PR:37.0879 MHz(59.94 Hz)
Y:74.2500 MHz 、
PB/PR:37.1250 MHz(50 Hz)
DVCPRO50: Y:13.5 MHz、PB/PR:6.75 MHz
DVCPRO:  Y:13.5 MHz、PB/PR:3.375 MHz
量化AVC-Intra100/AVC-Intra50/AVC-LongG50/AVC-LongG25:
10 bit
AVC-LongG12/DVCPRO HD/DVCPRO50/DVCPRO/DV:
8 bit
视频压缩方式AVC-Intra100/AVC-Intra50:
MPEG-4 AVC/H.264 Intra Profile
AVC-LongG50/AVC -LongG25/AVC-Long12:
MPEG-4 AVC/H.264
DVCPROHD/DVCPRO50/DVCPRO: 基于DV基础
DV: DV压缩
【数字音频】
记录音频信号AVC-Intra100/AVC-Intra50 :
48 kHz/16 bit、4CHと48 kHz/24 bit、4CH可切换
AVC -LongG50/AVC -LongG25: 48kHz/24 bit、4CH
AVC-LongG12/DVCPRO HD/DVCPRO50/DVCPRO/DV:
48k Hz/16 bit、4CH
冗余18dB/20dB(可以用菜单选择)
【代理码流】
视频压缩格式H.264/AVC Baseline Profile、
H.264/AVC High Profile
音频压缩格式AAC-LC、线性PCM
记录时间(每1GB)AVC-G6 2CH MOV: 约13分
SHQ 2CH MOV: 约25分
HQ 2CH MOV: 约78分
LOW 2CH MOV: 约135分
这是采用松下产品连续录像时的参考值。
记录时间根据拍摄内容或视频片段的数量的不同而不同。
【视频输入/输出】
SDI OUT/IN(选购)BNC×1
1.5 G HD SDI:  0.8Vp-p、75Ω
SD SDI: 0.8Vp-p、75Ω
MON OUTBNC×1
(SmartUI上HD SDI / SD SDI /模拟复合地转换可能)
1.5 G HD SDI: 0.8Vp-p、75Ω
SD SDI: 0.8Vp-p、75Ω
复合 : 1.0Vp-p、75Ω
HDMI OUTHDMI×1(HDMI Type A接口、不支持VIERA Link)
【音频输入/输出】
音频输入XLR 3针接口×2、
LINE/MIC 可切换
LINE:  0dBu
MIC:  -50dBu/-60dBu 菜单可以选择
+48V ON/OFF 可切换
MIC IN: XLR ×1、5 pin
话筒输入XLR 3针接口×1
支持幻像+48V(选择菜单,可以ON/OFF)
-40dBu/-50 dBu/-60 dBu(菜单可以选择)
无线输入25针接口、D-SUB、-40 dBu,支持2ch
音频输出引脚插孔×2(CH1/CH2)、输出电平: 600 Ω、316 mV
耳机输出3.5mm、立体声迷你插孔×1
扬声器圆筒型直径20mm×1
【其它输入输出】
GENLOCK INBNC×1、1.0 V[p-p]、75Ω
时码输入/输出BNC×1、IN/OUT菜单切换
IN: 0.5 V[p-p]~ 8V[p-p]、10 kΩ
OUT: 2.0 ±0.5V[p-p]、低阻抗
直流输入XLR×1、4 pin、DC12V(DC 11.0V-17.0 V)
直流输出4 pin、DC 12 V(DC 11.0 V-17.0 V)、较大输出电流1.5 A
遥控10 pin
镜头12 pin
寻像器20 pin
LAN100BASE-TX/10BASE-T
USB2.0(HOST)Type-A连接器、4pin
USB2.0(DEVICE)Type-B连接器、4pin
USB2.0( SUB HOST )Type-A连接器、4pin,可以安装无线模块AJ-WM30
【寻像器】
寻像器3.45型彩色液晶寻像器,约1280×720 分辨率,92万像素
【附件】
附件肩带、镜头盖、CD-ROM
