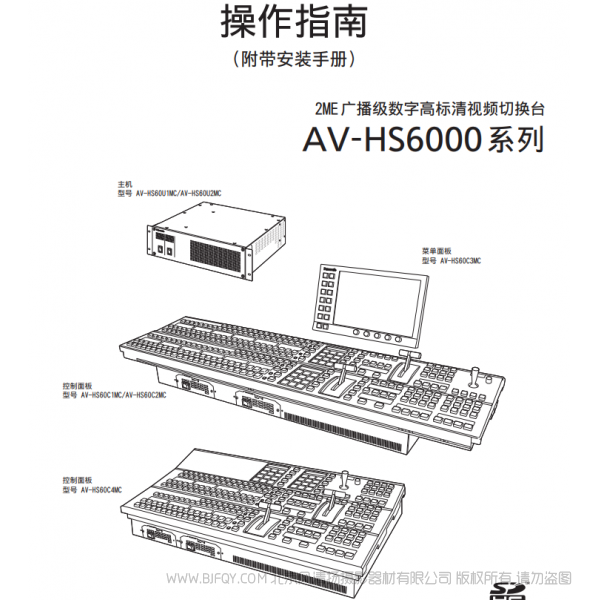

松下 Panasonic AV-HS6000彩页 用户手册 说明书下载 使用指南 如何使用 详细操作 使用说明
松下
Panasonic AV-HS6000彩页 用户手册
说明书下载
使用指南 如何使用 详细操作 使用说明
| 型号 | 主机 AV-HS60U1MC,AV-HS60U2MC | ||
| 电源 | AC100 V-240 V、50 Hz/60 Hz （AV-HS60U2支持冗余电源） | ||
| 功耗 | 110 W | ||
| 工作温度 | 0°C ～40 °C | ||
| 工作湿度 | 10%～90%（无结露） | ||
| 保存温度 | 0 °C ～40 °C | ||
| 保存湿度 | 10%～90%（无结露） | ||
| 重量 | AV-HS60U1 ：大约12.6 kg（ 不含附件 ） AV-HS60U2 ：大约13.5 kg（ 不含附件 ） | ||
| 尺寸 （ WxHxD ） | 482 mm×132 mm×418 mm（不包含凸出部分） | ||
| 视频接口 | |||
| SDI IN 1 至 SDI IN 32 接口 | 标准模式 32 路 • 接口: BNCx32 • SDI 输入 27, SDI 输入 28, SDI 输入 31, SDI 输入 32 接口配备上变换器。 • SDI 输入 25 至 SDI 输入 32 接口配备色彩校正器。 | ||
| HD-SDI | 符合SMPTE 292M (BTA S-004) 标准 • 0.8 V [p-p]±10% (75 Ω) • 自动均衡器100米(当采用 1.5 Gbps/5C-FB电缆时) | ||
| SD-SDI | 符合 SMPTE 259M 标准 • 0.8 V [p-p]±10% (75 Ω) • 自动均衡器 200米(当采用 5C-2V电缆时) | ||
| 3G模式 16 路 • 接口 ：BNC×16（仅奇数接口可以使用） • 偶数接口〈SDI 输入 2〉、 〈SDI 输入 4〉…〈SDI 输入 32〉无法使用。 • 〈SDI 输入 25〉、〈SDI 输入 27〉、〈SDI 输入 29〉、〈SDI 输入 31〉 接口配备色彩校正器。 | |||
| 3G-SDI | 3G 串行数字， 符合 SMPTE 424M 标准 • 0.8 V[p-p] ± 10%（75 Ω） • 自动均衡器 100米（当采用 3Gbps/5C-FB 电缆时） • 3G-SDI 水平 B级映射 | ||
| DVI-D IN 1 至 DVI-D IN 2 接口 | 2 路 数字 RGB:XGA (1024×768), WXGA (1280×768), SXGA (1280×1024), WSXGA+ (1680×1050),UXGA (1600×1200), WUXGA (1920×1200) 垂直频率: 60 Hz 视频格式输入: 1080/59.94p, 1080/50p, 1080/59.94i,1080/50i, 720/59.94p, 720/50p • 接口: DVI-D×2。 • 接口不支持HDCP。 • 无法使用DVI-I接口电缆。 • 对于 DVI-D 接口电缆,电缆长度可达5米。 •/接口无法在3G模式中使用。 | ||
| SDI OUT 1 至 SDI OUT 16 接口 | 标准模式 16 路 (每路输出有2个接口) • 接口: BNCx32 • ME1PGM, ME1PVW, ME1CLN, ME1KEYPVW, ME2PGM, ME2PVW, ME2CLN, ME2KEYPVW, DSKPGM1, DSKPGM2, DSKPVW1, DSKPVW2, DSK1CLN, DSK2CLN, DSK3CLN, DSK4CLN, SEL KEYPVW, MV1至 MV4和 AUX1至AUX16 可以被分配。 | ||
| HD-SDI | 符合SMPTE292M (BTA S-004) 标准 • 输出水平: 0.8 V [p-p]±10% | ||
| SD-SDI | 符合SMPTE259M 标准 • 输出水平: 0.8 V [p-p]±10% | ||
| 3G模式 3G-SDI 输出 : 8路 ( 每路输出有2个接口 ) HD-SDI 输出 : 2路 ( 每路输出有2个接口 ) • 接口 3G-SDI: BNC×16 (仅奇数接口) HD-SDI: BNC×4 (仅 和 ) • 3G-SDI 信号不是从偶数接口输出 , , 接口无信号输出。 HD-SDI 输出信号格式转换为1080i。 和 输出 16>接口。 和 接口信号格式由 1080p转换为1080i。 • 和 接口都配备路色彩校正。相同的 色彩校正器设定也适用于 和 接口。 • ME1PGM, ME1PVW, ME1CLN, ME1KEYPVW, ME2PGM, ME2PVW, ME2CLN, DSKPGM1, DSKPGM2, DSKPVW1, DSKPVW2, DSK1CLN, DSK2CLN, SEL KEYPVW, MV1 至 MV2, 和 AUX1 至 AUX8 可以被分配。 | |||
| 3G-SDI | 3G 串行数字, 符合SMPTE 424M标准 • 输出 水平 : 0.8 V [p-p] ±10% • 3G-SDI 水平 B级映射 | ||
| 信号格式 | SD | 480/59.94i, 576/50i | |
| HD | 1080/59.94i, 1080/50i, 720/59.94p, 720/50p, 1080/24PsF, 1080/23.98PsF, 1080/25PsF, 1080/29.97PsF, 1080/59.94p, 1080/50p | ||
| 信号处理 | Y:P B :P R | 4:2:2 10 bit | |
| R:G:B | 4:4:4 8 bit | ||
| ME 数量 | 2 ME | ||
| 同步接口 | |||
| REF接口 | • 接口: BNC • 场频率与支持的系统格式的场频率相同在Genlock模式中 ：B.B或三电平同步输入信号（带有环通） • 如果环通输出不使用，提供一个75Ω 终接。 • 在1080/24PsF和1080/23.98PsF格式中，只支持Genlock模式 • 在1080/23.98PsF格式中，支持带有10 Field ID（符合SMPTE318M标准）的B.B信号或者三电平同步信号 • 在1080/24PsF格式中，支持三电平同步信号在内部同步模式中 ：B.B输出信号x2 | ||
| LTC IN接口 | 这是LTC（线性时间代码）输入接口。 • 接口: BNC • 阻抗: 1 kΩ • 电平: 1 至 2 V [p-p] | ||
| 视频延时 | 标准模式 | ||
| 1 路 (H) | 当帧同步器设定为关，上变换器设定为关时。 | ||
| 1 帧 (F) | 当帧同步器设定为开，上变换器设定为开时。 | ||
| • 当信号通过了画中画、DVE、多画面、下变换器或DVI-IN后，每种情况下采用较多1帧延迟。 | |||
| 3G 模式 | |||
| 2 路 (H) | 当帧同步器设定为关，上变换器设定为关时。 | ||
| 2 帧 (F) | 当帧同步器设定为开，上变换器设定为开时。 | ||
| • 当信号通过了画中画、DVE、多画面或下变换器后，每种情况下采用较多2帧延迟。 | |||
| 控制接口 | |||
| LAN 接口 | 与100Base-TX和AUTO-MDIX兼容（用于IP控制）。 连接电缆：LAN电缆（CAT5E），较长100 m。建议采用STP（屏蔽双绞线）电缆。 • 接口 ：RJ-45 | ||
| 面板接口 | 与100Base-TX和 AUTO-MIX兼容 (用于控制面板 AV-HS60C1/AV-HS60C2/AV-HS60C4连接) 连接电缆(随AV-HS60C1/AV-HS60C2/AV-HS60C4提供): LAN 电缆(CAT5E),直电缆, STP (屏蔽双绞线), 10米。 • 接口: RJ-45 | ||
| COM1(M)/ COM2(M)/ COM3(M)接口 | RS-422 控制接口 用于控制外部装置的主连接 • 接口: D-sub 9-pin (母) x 3, 英寸螺钉 | ||
| COM4(M/S) 接口 | RS-422 控制接口 用于控制外部装置的主/从连接 • 接口: D-sub 9-pin (母), 英寸螺钉 • 通过菜单可以在主连接和从连接之间切换 | ||
| GPI IN接口 | GPI IN: 18 路输入，GPI，光耦合感应 ALARM OUT: 1 路输出，集电极开路输出（负逻辑） • 接口: D-sub 25-pin (母), 英寸螺钉 | ||
| GPI OUT1/ GPI OUT2接口 | GPI OUT: 48路输出，从GPI中选择， tally集电极开路输出 • 接口: D-sub 25-pin (母) x 2, 英寸螺钉 | ||
| 附件 | • AC电缆 AV-HS60U1P: 1条电缆, AV-HS60U2P: 2条电缆 AV-HS60U1E: 2条电缆, AV-HS60U2E: 4条电缆 • 机架安装后面板支持托架 • 用于机架安装后面板支持托架的螺钉 ：8个螺钉 • AV-HS6000系列操作指南（摘录版） | ||
| 型号 | 主机 AV-HS60U1MC,AV-HS60U2MC | ||
| 电源 | AC100 V-240 V、50 Hz/60 Hz （AV-HS60U2支持冗余电源） | ||
| 功耗 | 110 W | ||
| 工作温度 | 0°C ～40 °C | ||
| 工作湿度 | 10%～90%（无结露） | ||
| 保存温度 | 0 °C ～40 °C | ||
| 保存湿度 | 10%～90%（无结露） | ||
| 重量 | AV-HS60U1 ：大约12.6 kg（ 不含附件 ） AV-HS60U2 ：大约13.5 kg（ 不含附件 ） | ||
| 尺寸 （ WxHxD ） | 482 mm×132 mm×418 mm（不包含凸出部分） | ||
| 视频接口 | |||
| SDI IN 1 至 SDI IN 32 接口 | 标准模式 32 路 • 接口: BNCx32 • SDI 输入 27, SDI 输入 28, SDI 输入 31, SDI 输入 32 接口配备上变换器。 • SDI 输入 25 至 SDI 输入 32 接口配备色彩校正器。 | ||
| HD-SDI | 符合SMPTE 292M (BTA S-004) 标准 • 0.8 V [p-p]±10% (75 Ω) • 自动均衡器100米(当采用 1.5 Gbps/5C-FB电缆时) | ||
| SD-SDI | 符合 SMPTE 259M 标准 • 0.8 V [p-p]±10% (75 Ω) • 自动均衡器 200米(当采用 5C-2V电缆时) | ||
| 3G模式 16 路 • 接口 ：BNC×16（仅奇数接口可以使用） • 偶数接口〈SDI 输入 2〉、 〈SDI 输入 4〉…〈SDI 输入 32〉无法使用。 • 〈SDI 输入 25〉、〈SDI 输入 27〉、〈SDI 输入 29〉、〈SDI 输入 31〉 接口配备色彩校正器。 | |||
| 3G-SDI | 3G 串行数字， 符合 SMPTE 424M 标准 • 0.8 V[p-p] ± 10%（75 Ω） • 自动均衡器 100米（当采用 3Gbps/5C-FB 电缆时） • 3G-SDI 水平 B级映射 | ||
| DVI-D IN 1 至 DVI-D IN 2 接口 | 2 路 数字 RGB:XGA (1024×768), WXGA (1280×768), SXGA (1280×1024), WSXGA+ (1680×1050),UXGA (1600×1200), WUXGA (1920×1200) 垂直频率: 60 Hz 视频格式输入: 1080/59.94p, 1080/50p, 1080/59.94i,1080/50i, 720/59.94p, 720/50p • 接口: DVI-D×2。 • 接口不支持HDCP。 • 无法使用DVI-I接口电缆。 • 对于 DVI-D 接口电缆,电缆长度可达5米。 •/接口无法在3G模式中使用。 | ||
| SDI OUT 1 至 SDI OUT 16 接口 | 标准模式 16 路 (每路输出有2个接口) • 接口: BNCx32 • ME1PGM, ME1PVW, ME1CLN, ME1KEYPVW, ME2PGM, ME2PVW, ME2CLN, ME2KEYPVW, DSKPGM1, DSKPGM2, DSKPVW1, DSKPVW2, DSK1CLN, DSK2CLN, DSK3CLN, DSK4CLN, SEL KEYPVW, MV1至 MV4和 AUX1至AUX16 可以被分配。 | ||
| HD-SDI | 符合SMPTE292M (BTA S-004) 标准 • 输出水平: 0.8 V [p-p]±10% | ||
| SD-SDI | 符合SMPTE259M 标准 • 输出水平: 0.8 V [p-p]±10% | ||
| 3G模式 3G-SDI 输出 : 8路 ( 每路输出有2个接口 ) HD-SDI 输出 : 2路 ( 每路输出有2个接口 ) • 接口 3G-SDI: BNC×16 (仅奇数接口) HD-SDI: BNC×4 (仅 和 ) • 3G-SDI 信号不是从偶数接口输出 , , 接口无信号输出。 HD-SDI 输出信号格式转换为1080i。 和 输出 16>接口。 和 接口信号格式由 1080p转换为1080i。 • 和 接口都配备路色彩校正。相同的 色彩校正器设定也适用于 和 接口。 • ME1PGM, ME1PVW, ME1CLN, ME1KEYPVW, ME2PGM, ME2PVW, ME2CLN, DSKPGM1, DSKPGM2, DSKPVW1, DSKPVW2, DSK1CLN, DSK2CLN, SEL KEYPVW, MV1 至 MV2, 和 AUX1 至 AUX8 可以被分配。 | |||
| 3G-SDI | 3G 串行数字, 符合SMPTE 424M标准 • 输出 水平 : 0.8 V [p-p] ±10% • 3G-SDI 水平 B级映射 | ||
| 信号格式 | SD | 480/59.94i, 576/50i | |
| HD | 1080/59.94i, 1080/50i, 720/59.94p, 720/50p, 1080/24PsF, 1080/23.98PsF, 1080/25PsF, 1080/29.97PsF, 1080/59.94p, 1080/50p | ||
| 信号处理 | Y:P B :P R | 4:2:2 10 bit | |
| R:G:B | 4:4:4 8 bit | ||
| ME 数量 | 2 ME | ||
| 同步接口 | |||
| REF接口 | • 接口: BNC • 场频率与支持的系统格式的场频率相同在Genlock模式中 ：B.B或三电平同步输入信号（带有环通） • 如果环通输出不使用，提供一个75Ω 终接。 • 在1080/24PsF和1080/23.98PsF格式中，只支持Genlock模式 • 在1080/23.98PsF格式中，支持带有10 Field ID（符合SMPTE318M标准）的B.B信号或者三电平同步信号 • 在1080/24PsF格式中，支持三电平同步信号在内部同步模式中 ：B.B输出信号x2 | ||
| LTC IN接口 | 这是LTC（线性时间代码）输入接口。 • 接口: BNC • 阻抗: 1 kΩ • 电平: 1 至 2 V [p-p] | ||
| 视频延时 | 标准模式 | ||
| 1 路 (H) | 当帧同步器设定为关，上变换器设定为关时。 | ||
| 1 帧 (F) | 当帧同步器设定为开，上变换器设定为开时。 | ||
| • 当信号通过了画中画、DVE、多画面、下变换器或DVI-IN后，每种情况下采用较多1帧延迟。 | |||
| 3G 模式 | |||
| 2 路 (H) | 当帧同步器设定为关，上变换器设定为关时。 | ||
| 2 帧 (F) | 当帧同步器设定为开，上变换器设定为开时。 | ||
| • 当信号通过了画中画、DVE、多画面或下变换器后，每种情况下采用较多2帧延迟。 | |||
| 控制接口 | |||
| LAN 接口 | 与100Base-TX和AUTO-MDIX兼容（用于IP控制）。 连接电缆：LAN电缆（CAT5E），较长100 m。建议采用STP（屏蔽双绞线）电缆。 • 接口 ：RJ-45 | ||
| 面板接口 | 与100Base-TX和 AUTO-MIX兼容 (用于控制面板 AV-HS60C1/AV-HS60C2/AV-HS60C4连接) 连接电缆(随AV-HS60C1/AV-HS60C2/AV-HS60C4提供): LAN 电缆(CAT5E),直电缆, STP (屏蔽双绞线), 10米。 • 接口: RJ-45 | ||
| COM1(M)/ COM2(M)/ COM3(M)接口 | RS-422 控制接口 用于控制外部装置的主连接 • 接口: D-sub 9-pin (母) x 3, 英寸螺钉 | ||
| COM4(M/S) 接口 | RS-422 控制接口 用于控制外部装置的主/从连接 • 接口: D-sub 9-pin (母), 英寸螺钉 • 通过菜单可以在主连接和从连接之间切换 | ||
| GPI IN接口 | GPI IN: 18 路输入，GPI，光耦合感应 ALARM OUT: 1 路输出，集电极开路输出（负逻辑） • 接口: D-sub 25-pin (母), 英寸螺钉 | ||
| GPI OUT1/ GPI OUT2接口 | GPI OUT: 48路输出，从GPI中选择， tally集电极开路输出 • 接口: D-sub 25-pin (母) x 2, 英寸螺钉 | ||
| 附件 | • AC电缆 AV-HS60U1P: 1条电缆, AV-HS60U2P: 2条电缆 AV-HS60U1E: 2条电缆, AV-HS60U2E: 4条电缆 • 机架安装后面板支持托架 • 用于机架安装后面板支持托架的螺钉 ：8个螺钉 • AV-HS6000系列操作指南（摘录版） | ||
| 型号 | 控制面板 AV-HS60C1MC,AV-HS60C2MC | ||
| 电源 | AC100 V-240 V、50 Hz/60 Hz （AV-HS60C2 支持冗余电源 ） | ||
| 功耗 | 40 W | ||
| 工作温度 | 0 °C ～40 °C | ||
| 工作湿度 | 10%～90%（无结露） | ||
| 保存温度 | 0 °C ～40 °C | ||
| 保存湿度 | 10%～90%（无结露） | ||
| 重量 | AV-HS60C1 ：大约13.0 kg（不含附件） AV-HS60C2 ：大约13.9 kg（不含附件） | ||
| 尺寸 (WxHxD) | 980 mm×153.4 mm×267 mm（ 不包含凸出部分） | ||
| 控制接口 | |||
| 主机接口 | 与100Base-TX和AUTO-MDIX兼容 （用于主机AV-HS60U1/AV-HS60U2连接）。 连接电缆（随AV-HS60C1/AV-HS60C2提供）， LAN电缆（CAT5E），直线 电缆， STP（屏蔽双绞线）电缆，10 m • 接口: RJ-45 当连接到LAN接口时，菜单面板AV-HS60C3MC上不显示视频。 | ||
| 菜单面板接口 | 只用于菜单面板 AV-HS60C3MC • 接口: DVI-D • 因为采用一个独立信号格式，不能在DVI-D监视器上显示。 • 不能与连接到DVI-D接口的DVI-D监视器（电脑） 同时使用。 通过显示选择开关选择。 | ||
| DVI-D接口 | 用于在DVI监视器（电脑）上显示菜单 • 接口: DVI-D • 监视器分辨率: 1366×768 兼容监视器 • 不能与<菜单面板>接口同时使用。 采用显示选择开关选择。 | ||
| USB接口 | 用于DVI监视器（电脑）菜单操作 • 接口: USB (type A, 母) • 不能用于菜单面板AV-HS60C3MC。 | ||
| 显示选择开关 | 用于选择<菜单面板>接口或接口的开关 | ||
| COM1（M）接口 | RS-422 控制接口 用于控制外部装置的主连接 • 接口: D-sub 9-pin (母), 英寸螺钉 | ||
| COM2（RS-232） 接口 | RS-232 控制接口 用于控制外部装置的连接 • 接口: D-sub 9-pin (母), 英寸螺钉 • 可以通过菜单在主连接和从连接之间切换 | ||
| GPI I/O接口 | GPI IN ： 8路输入，GPI，光耦合感应 ALARM OUT ：1路输出，集电极开路输出（负逻辑） GPI OUT ：10路输出，从GPI中选择，tally，集电极开路输出 • 接口: D-sub 25-pin (母), 英寸螺钉 | ||
| ME数量 | 2 ME | ||
| 附件 | • AC电缆 AV-HS60C1P: 1条电缆, AV-HS60C2P: 2条电缆 AV-HS60C1E: 2条电缆, AV-HS60C2E: 4条电缆 • LAN电缆 ：1条电缆（用于连接主机AV-HS60U1/AV-US60U2） • 开关盲盖（大）：24个盖 • 开关盲盖（小）：12个盖 | ||
| 型号 | 控制面板 AV-HS60C4 MC | ||
| 电源 | AC100 V-240 V、50 Hz/60 Hz （ 支持冗余电源 ） | ||
| 功耗 | 40 W | ||
| 工作温度 | 0 °C ～ 40 °C | ||
| 工作湿度 | 10%～90%（无结露） | ||
| 保存温度 | 0 °C ～ 40 °C | ||
| 保存湿度 | 10%～90%（无结露） | ||
| 重量 | 大约15.0 kg （不含附件） | ||
| 尺寸 (WxHxD) | 656 mm×160 mm×400 mm（不包括突出部分） | ||
| 控制接口 | |||
| 主机接口 | 与100Base-TX和AUTO-MDIX兼容 （用于主机AV-HS60U1/AV-HS60U2连接）。 连接电缆（随AV-HS60C4提供）： LAN电缆（CAT5E）， 直线电缆， STP（屏蔽双绞线）电缆，10 m • 接口: RJ-45 当连接到LAN接口时，菜单面板AV-HS60C3MC上不显示视频。 | ||
| 菜单面板接口 | 只用于菜单面板 AV-HS60C3MC • 接口: DVI-D • 因为采用一个独立信号格式，不能在DVI-D监视器上显示。 • 不能与连接到DVI-D接口的DVI-D监视器（电脑） 同时使用。 通过显示选择开关选择。 | ||
| DVI-D接口 | 用于在DVI监视器（电脑）上显示菜单 • 接口: DVI-D • 监视器分辨率: 1366×768 兼容监视器 • 不能与<菜单面板>接口同时使用。 采用显示选择开关选择。 | ||
| USB接口 | 用于DVI监视器（电脑）菜单操作 • 接口: USB (type A, 母) • 不能用于菜单面板AV-HS60C3MC。 | ||
| 显示选择开关 | 用于选择<菜单面板>接口或接口的开关 | ||
| COM1（M）接口 | RS-422 控制接口 用于控制外部装置的主连接 • 接口: D-sub 9-pin (母), 英寸螺钉 | ||
| COM2（RS-232）接口 | RS-232 控制接口 用于控制外部装置的连接 • 接口: D-sub 9-pin (母), 英寸螺钉 | ||
| GPI I/O接口 | GPI IN ： 8路输入，GPI，光耦合感应 ALARM OUT ：1路输出，集电极开路输出（负逻辑） GPI OUT ：10路输出，从GPI中选择，tally，集电极开路输出 • 接口: D-sub 25-pin (母), 英寸螺钉 | ||
| ME数量 | 2 ME | ||
| 附件 | • AC电缆:2条电缆 • LAN 电缆: 1 条电缆( 用于连接主机AV-HS60U1/AV-US60U2 ) • 开关盲盖 (大): 16个盖 • 开关盲盖 (小): 8个盖 | ||
| 型号 | 菜单面板 AV-HS60C3MC | ||
| 电源 | DC12 V/0.54 A (采用自带电缆，通过 AV-HS60C1/AV-HS60C2/AV-HS60C4供电 ） | ||
| 功耗 | 6.48 W | ||
| 工作温度 | 0 °C ～40 °C | ||
| 工作湿度 | 10%～90%（无结露） | ||
| 保存温度 | 0 °C ～40 °C | ||
| 保存湿度 | 10%～90%（无结露） | ||
| 重量 | 大约1.7 kg （不含附件） | ||
| 尺寸 (WxHxD) | 290 mm×177 mm×46.1 mm（不包含凸出部分） 4RU | ||
| 控制接口 | 只用于控制面板 AV-HS60C1/AV-HS60C2/AV-HS60C4 • 接口 ：DVI-D • 因为采用一个独立信号格式，不能显示 DVI-D 来源 。 • 不 能 与 连 接 到 控 制 面 板 AV-HS60C1/AV-HS60C2/AV-HS60C4 的 接口的 DVI-D 监视器同时使用。将控制面板 AV-HS60C1/ AV-HS60C2/AV-HS60C4 的显示选择开关设置为 < 菜单面板 > 接口侧。 | ||
| 附件 | • 连接电缆（带有铁氧体磁芯），用于控制面板 AV-HS60C1/AV-HS60C2/AV-HS60C4 ：1 条电缆 • 控制面板 AV-HS60C1/AV-HS60C2/AV-HS60C4 的安装托架 • 控制面板 AV-HS60C1/AV-HS60C2/AV-HS60C4 安装托架螺钉 ：6 个螺钉 | ||
| 型号 | 存储模块 AV-HS60D1G | ||
| 重量 | 大约 7.0 g | ||
| 尺寸 (WxHxD) | 29.85 mm×4.0 mm×50.8 mm | ||
| 附件 | • AV-HS60D1G 安装指南 | ||
※ 由于设备特点的原因，存储模块 AV-HS60D1G 可能会受到数据损坏和重写限制。
※ 建议备份重要数据。
| 型号 | 主机 AV-HS60U1MC,AV-HS60U2MC | ||
| 电源 | AC100 V-240 V、50 Hz/60 Hz （AV-HS60U2支持冗余电源） | ||
| 功耗 | 110 W | ||
| 工作温度 | 0°C ～40 °C | ||
| 工作湿度 | 10%～90%（无结露） | ||
| 保存温度 | 0 °C ～40 °C | ||
| 保存湿度 | 10%～90%（无结露） | ||
| 重量 | AV-HS60U1 ：大约12.6 kg（ 不含附件 ） AV-HS60U2 ：大约13.5 kg（ 不含附件 ） | ||
| 尺寸 （ WxHxD ） | 482 mm×132 mm×418 mm（不包含凸出部分） | ||
| 视频接口 | |||
| SDI IN 1 至 SDI IN 32 接口 | 标准模式 32 路 • 接口: BNCx32 • SDI 输入 27, SDI 输入 28, SDI 输入 31, SDI 输入 32 接口配备上变换器。 • SDI 输入 25 至 SDI 输入 32 接口配备色彩校正器。 | ||
| HD-SDI | 符合SMPTE 292M (BTA S-004) 标准 • 0.8 V [p-p]±10% (75 Ω) • 自动均衡器100米(当采用 1.5 Gbps/5C-FB电缆时) | ||
| SD-SDI | 符合 SMPTE 259M 标准 • 0.8 V [p-p]±10% (75 Ω) • 自动均衡器 200米(当采用 5C-2V电缆时) | ||
| 3G模式 16 路 • 接口 ：BNC×16（仅奇数接口可以使用） • 偶数接口〈SDI 输入 2〉、 〈SDI 输入 4〉…〈SDI 输入 32〉无法使用。 • 〈SDI 输入 25〉、〈SDI 输入 27〉、〈SDI 输入 29〉、〈SDI 输入 31〉 接口配备色彩校正器。 | |||
| 3G-SDI | 3G 串行数字， 符合 SMPTE 424M 标准 • 0.8 V[p-p] ± 10%（75 Ω） • 自动均衡器 100米（当采用 3Gbps/5C-FB 电缆时） • 3G-SDI 水平 B级映射 | ||
| DVI-D IN 1 至 DVI-D IN 2 接口 | 2 路 数字 RGB:XGA (1024×768), WXGA (1280×768), SXGA (1280×1024), WSXGA+ (1680×1050),UXGA (1600×1200), WUXGA (1920×1200) 垂直频率: 60 Hz 视频格式输入: 1080/59.94p, 1080/50p, 1080/59.94i,1080/50i, 720/59.94p, 720/50p • 接口: DVI-D×2。 • 接口不支持HDCP。 • 无法使用DVI-I接口电缆。 • 对于 DVI-D 接口电缆,电缆长度可达5米。 •/接口无法在3G模式中使用。 | ||
| SDI OUT 1 至 SDI OUT 16 接口 | 标准模式 16 路 (每路输出有2个接口) • 接口: BNCx32 • ME1PGM, ME1PVW, ME1CLN, ME1KEYPVW, ME2PGM, ME2PVW, ME2CLN, ME2KEYPVW, DSKPGM1, DSKPGM2, DSKPVW1, DSKPVW2, DSK1CLN, DSK2CLN, DSK3CLN, DSK4CLN, SEL KEYPVW, MV1至 MV4和 AUX1至AUX16 可以被分配。 | ||
| HD-SDI | 符合SMPTE292M (BTA S-004) 标准 • 输出水平: 0.8 V [p-p]±10% | ||
| SD-SDI | 符合SMPTE259M 标准 • 输出水平: 0.8 V [p-p]±10% | ||
| 3G模式 3G-SDI 输出 : 8路 ( 每路输出有2个接口 ) HD-SDI 输出 : 2路 ( 每路输出有2个接口 ) • 接口 3G-SDI: BNC×16 (仅奇数接口) HD-SDI: BNC×4 (仅 和 ) • 3G-SDI 信号不是从偶数接口输出 , , 接口无信号输出。 HD-SDI 输出信号格式转换为1080i。 和 输出 16>接口。 和 接口信号格式由 1080p转换为1080i。 • 和 接口都配备路色彩校正。相同的 色彩校正器设定也适用于 和 接口。 • ME1PGM, ME1PVW, ME1CLN, ME1KEYPVW, ME2PGM, ME2PVW, ME2CLN, DSKPGM1, DSKPGM2, DSKPVW1, DSKPVW2, DSK1CLN, DSK2CLN, SEL KEYPVW, MV1 至 MV2, 和 AUX1 至 AUX8 可以被分配。 | |||
| 3G-SDI | 3G 串行数字, 符合SMPTE 424M标准 • 输出 水平 : 0.8 V [p-p] ±10% • 3G-SDI 水平 B级映射 | ||
| 信号格式 | SD | 480/59.94i, 576/50i | |
| HD | 1080/59.94i, 1080/50i, 720/59.94p, 720/50p, 1080/24PsF, 1080/23.98PsF, 1080/25PsF, 1080/29.97PsF, 1080/59.94p, 1080/50p | ||
| 信号处理 | Y:P B :P R | 4:2:2 10 bit | |
| R:G:B | 4:4:4 8 bit | ||
| ME 数量 | 2 ME | ||
| 同步接口 | |||
| REF接口 | • 接口: BNC • 场频率与支持的系统格式的场频率相同在Genlock模式中 ：B.B或三电平同步输入信号（带有环通） • 如果环通输出不使用，提供一个75Ω 终接。 • 在1080/24PsF和1080/23.98PsF格式中，只支持Genlock模式 • 在1080/23.98PsF格式中，支持带有10 Field ID（符合SMPTE318M标准）的B.B信号或者三电平同步信号 • 在1080/24PsF格式中，支持三电平同步信号在内部同步模式中 ：B.B输出信号x2 | ||
| LTC IN接口 | 这是LTC（线性时间代码）输入接口。 • 接口: BNC • 阻抗: 1 kΩ • 电平: 1 至 2 V [p-p] | ||
| 视频延时 | 标准模式 | ||
| 1 路 (H) | 当帧同步器设定为关，上变换器设定为关时。 | ||
| 1 帧 (F) | 当帧同步器设定为开，上变换器设定为开时。 | ||
| • 当信号通过了画中画、DVE、多画面、下变换器或DVI-IN后，每种情况下采用较多1帧延迟。 | |||
| 3G 模式 | |||
| 2 路 (H) | 当帧同步器设定为关，上变换器设定为关时。 | ||
| 2 帧 (F) | 当帧同步器设定为开，上变换器设定为开时。 | ||
| • 当信号通过了画中画、DVE、多画面或下变换器后，每种情况下采用较多2帧延迟。 | |||
| 控制接口 | |||
| LAN 接口 | 与100Base-TX和AUTO-MDIX兼容（用于IP控制）。 连接电缆：LAN电缆（CAT5E），较长100 m。建议采用STP（屏蔽双绞线）电缆。 • 接口 ：RJ-45 | ||
| 面板接口 | 与100Base-TX和 AUTO-MIX兼容 (用于控制面板 AV-HS60C1/AV-HS60C2/AV-HS60C4连接) 连接电缆(随AV-HS60C1/AV-HS60C2/AV-HS60C4提供): LAN 电缆(CAT5E),直电缆, STP (屏蔽双绞线), 10米。 • 接口: RJ-45 | ||
| COM1(M)/ COM2(M)/ COM3(M)接口 | RS-422 控制接口 用于控制外部装置的主连接 • 接口: D-sub 9-pin (母) x 3, 英寸螺钉 | ||
| COM4(M/S) 接口 | RS-422 控制接口 用于控制外部装置的主/从连接 • 接口: D-sub 9-pin (母), 英寸螺钉 • 通过菜单可以在主连接和从连接之间切换 | ||
| GPI IN接口 | GPI IN: 18 路输入，GPI，光耦合感应 ALARM OUT: 1 路输出，集电极开路输出（负逻辑） • 接口: D-sub 25-pin (母), 英寸螺钉 | ||
| GPI OUT1/ GPI OUT2接口 | GPI OUT: 48路输出，从GPI中选择， tally集电极开路输出 • 接口: D-sub 25-pin (母) x 2, 英寸螺钉 | ||
| 附件 | • AC电缆 AV-HS60U1P: 1条电缆, AV-HS60U2P: 2条电缆 AV-HS60U1E: 2条电缆, AV-HS60U2E: 4条电缆 • 机架安装后面板支持托架 • 用于机架安装后面板支持托架的螺钉 ：8个螺钉 • AV-HS6000系列操作指南（摘录版） | ||
| 型号 | 控制面板 AV-HS60C1MC,AV-HS60C2MC | ||
| 电源 | AC100 V-240 V、50 Hz/60 Hz （AV-HS60C2 支持冗余电源 ） | ||
| 功耗 | 40 W | ||
| 工作温度 | 0 °C ～40 °C | ||
| 工作湿度 | 10%～90%（无结露） | ||
| 保存温度 | 0 °C ～40 °C | ||
| 保存湿度 | 10%～90%（无结露） | ||
| 重量 | AV-HS60C1 ：大约13.0 kg（不含附件） AV-HS60C2 ：大约13.9 kg（不含附件） | ||
| 尺寸 (WxHxD) | 980 mm×153.4 mm×267 mm（ 不包含凸出部分） | ||
| 控制接口 | |||
| 主机接口 | 与100Base-TX和AUTO-MDIX兼容 （用于主机AV-HS60U1/AV-HS60U2连接）。 连接电缆（随AV-HS60C1/AV-HS60C2提供）， LAN电缆（CAT5E），直线 电缆， STP（屏蔽双绞线）电缆，10 m • 接口: RJ-45 当连接到LAN接口时，菜单面板AV-HS60C3MC上不显示视频。 | ||
| 菜单面板接口 | 只用于菜单面板 AV-HS60C3MC • 接口: DVI-D • 因为采用一个独立信号格式，不能在DVI-D监视器上显示。 • 不能与连接到DVI-D接口的DVI-D监视器（电脑） 同时使用。 通过显示选择开关选择。 | ||
| DVI-D接口 | 用于在DVI监视器（电脑）上显示菜单 • 接口: DVI-D • 监视器分辨率: 1366×768 兼容监视器 • 不能与<菜单面板>接口同时使用。 采用显示选择开关选择。 | ||
| USB接口 | 用于DVI监视器（电脑）菜单操作 • 接口: USB (type A, 母) • 不能用于菜单面板AV-HS60C3MC。 | ||
| 显示选择开关 | 用于选择<菜单面板>接口或接口的开关 | ||
| COM1（M）接口 | RS-422 控制接口 用于控制外部装置的主连接 • 接口: D-sub 9-pin (母), 英寸螺钉 | ||
| COM2（RS-232） 接口 | RS-232 控制接口 用于控制外部装置的连接 • 接口: D-sub 9-pin (母), 英寸螺钉 • 可以通过菜单在主连接和从连接之间切换 | ||
| GPI I/O接口 | GPI IN ： 8路输入，GPI，光耦合感应 ALARM OUT ：1路输出，集电极开路输出（负逻辑） GPI OUT ：10路输出，从GPI中选择，tally，集电极开路输出 • 接口: D-sub 25-pin (母), 英寸螺钉 | ||
| ME数量 | 2 ME | ||
| 附件 | • AC电缆 AV-HS60C1P: 1条电缆, AV-HS60C2P: 2条电缆 AV-HS60C1E: 2条电缆, AV-HS60C2E: 4条电缆 • LAN电缆 ：1条电缆（用于连接主机AV-HS60U1/AV-US60U2） • 开关盲盖（大）：24个盖 • 开关盲盖（小）：12个盖 | ||
| 型号 | 控制面板 AV-HS60C4 MC | ||
| 电源 | AC100 V-240 V、50 Hz/60 Hz （ 支持冗余电源 ） | ||
| 功耗 | 40 W | ||
| 工作温度 | 0 °C ～ 40 °C | ||
| 工作湿度 | 10%～90%（无结露） | ||
| 保存温度 | 0 °C ～ 40 °C | ||
| 保存湿度 | 10%～90%（无结露） | ||
| 重量 | 大约15.0 kg （不含附件） | ||
| 尺寸 (WxHxD) | 656 mm×160 mm×400 mm（不包括突出部分） | ||
| 控制接口 | |||
| 主机接口 | 与100Base-TX和AUTO-MDIX兼容 （用于主机AV-HS60U1/AV-HS60U2连接）。 连接电缆（随AV-HS60C4提供）： LAN电缆（CAT5E）， 直线电缆， STP（屏蔽双绞线）电缆，10 m • 接口: RJ-45 当连接到LAN接口时，菜单面板AV-HS60C3MC上不显示视频。 | ||
| 菜单面板接口 | 只用于菜单面板 AV-HS60C3MC • 接口: DVI-D • 因为采用一个独立信号格式，不能在DVI-D监视器上显示。 • 不能与连接到DVI-D接口的DVI-D监视器（电脑） 同时使用。 通过显示选择开关选择。 | ||
| DVI-D接口 | 用于在DVI监视器（电脑）上显示菜单 • 接口: DVI-D • 监视器分辨率: 1366×768 兼容监视器 • 不能与<菜单面板>接口同时使用。 采用显示选择开关选择。 | ||
| USB接口 | 用于DVI监视器（电脑）菜单操作 • 接口: USB (type A, 母) • 不能用于菜单面板AV-HS60C3MC。 | ||
| 显示选择开关 | 用于选择<菜单面板>接口或接口的开关 | ||
| COM1（M）接口 | RS-422 控制接口 用于控制外部装置的主连接 • 接口: D-sub 9-pin (母), 英寸螺钉 | ||
| COM2（RS-232）接口 | RS-232 控制接口 用于控制外部装置的连接 • 接口: D-sub 9-pin (母), 英寸螺钉 | ||
| GPI I/O接口 | GPI IN ： 8路输入，GPI，光耦合感应 ALARM OUT ：1路输出，集电极开路输出（负逻辑） GPI OUT ：10路输出，从GPI中选择，tally，集电极开路输出 • 接口: D-sub 25-pin (母), 英寸螺钉 | ||
| ME数量 | 2 ME | ||
| 附件 | • AC电缆:2条电缆 • LAN 电缆: 1 条电缆( 用于连接主机AV-HS60U1/AV-US60U2 ) • 开关盲盖 (大): 16个盖 • 开关盲盖 (小): 8个盖 | ||
| 型号 | 菜单面板 AV-HS60C3MC | ||
| 电源 | DC12 V/0.54 A (采用自带电缆，通过 AV-HS60C1/AV-HS60C2/AV-HS60C4供电 ） | ||
| 功耗 | 6.48 W | ||
| 工作温度 | 0 °C ～40 °C | ||
| 工作湿度 | 10%～90%（无结露） | ||
| 保存温度 | 0 °C ～40 °C | ||
| 保存湿度 | 10%～90%（无结露） | ||
| 重量 | 大约1.7 kg （不含附件） | ||
| 尺寸 (WxHxD) | 290 mm×177 mm×46.1 mm（不包含凸出部分） 4RU | ||
| 控制接口 | 只用于控制面板 AV-HS60C1/AV-HS60C2/AV-HS60C4 • 接口 ：DVI-D • 因为采用一个独立信号格式，不能显示 DVI-D 来源 。 • 不 能 与 连 接 到 控 制 面 板 AV-HS60C1/AV-HS60C2/AV-HS60C4 的 接口的 DVI-D 监视器同时使用。将控制面板 AV-HS60C1/ AV-HS60C2/AV-HS60C4 的显示选择开关设置为 < 菜单面板 > 接口侧。 | ||
| 附件 | • 连接电缆（带有铁氧体磁芯），用于控制面板 AV-HS60C1/AV-HS60C2/AV-HS60C4 ：1 条电缆 • 控制面板 AV-HS60C1/AV-HS60C2/AV-HS60C4 的安装托架 • 控制面板 AV-HS60C1/AV-HS60C2/AV-HS60C4 安装托架螺钉 ：6 个螺钉 | ||
| 型号 | 存储模块 AV-HS60D1G | ||
| 重量 | 大约 7.0 g | ||
| 尺寸 (WxHxD) | 29.85 mm×4.0 mm×50.8 mm | ||
| 附件 | • AV-HS60D1G 安装指南 | ||
※ 由于设备特点的原因，存储模块 AV-HS60D1G 可能会受到数据损坏和重写限制。
※ 建议备份重要数据。
| 型号 | 主机 AV-HS60U1MC,AV-HS60U2MC | ||
| 电源 | AC100 V-240 V、50 Hz/60 Hz （AV-HS60U2支持冗余电源） | ||
| 功耗 | 110 W | ||
| 工作温度 | 0°C ～40 °C | ||
| 工作湿度 | 10%～90%（无结露） | ||
| 保存温度 | 0 °C ～40 °C | ||
| 保存湿度 | 10%～90%（无结露） | ||
| 重量 | AV-HS60U1 ：大约12.6 kg（ 不含附件 ） AV-HS60U2 ：大约13.5 kg（ 不含附件 ） | ||
| 尺寸 （ WxHxD ） | 482 mm×132 mm×418 mm（不包含凸出部分） | ||
| 视频接口 | |||
| SDI IN 1 至 SDI IN 32 接口 | 标准模式 32 路 • 接口: BNCx32 • SDI 输入 27, SDI 输入 28, SDI 输入 31, SDI 输入 32 接口配备上变换器。 • SDI 输入 25 至 SDI 输入 32 接口配备色彩校正器。 | ||
| HD-SDI | 符合SMPTE 292M (BTA S-004) 标准 • 0.8 V [p-p]±10% (75 Ω) • 自动均衡器100米(当采用 1.5 Gbps/5C-FB电缆时) | ||
| SD-SDI | 符合 SMPTE 259M 标准 • 0.8 V [p-p]±10% (75 Ω) • 自动均衡器 200米(当采用 5C-2V电缆时) | ||
| 3G模式 16 路 • 接口 ：BNC×16（仅奇数接口可以使用） • 偶数接口〈SDI 输入 2〉、 〈SDI 输入 4〉…〈SDI 输入 32〉无法使用。 • 〈SDI 输入 25〉、〈SDI 输入 27〉、〈SDI 输入 29〉、〈SDI 输入 31〉 接口配备色彩校正器。 | |||
| 3G-SDI | 3G 串行数字， 符合 SMPTE 424M 标准 • 0.8 V[p-p] ± 10%（75 Ω） • 自动均衡器 100米（当采用 3Gbps/5C-FB 电缆时） • 3G-SDI 水平 B级映射 | ||
| DVI-D IN 1 至 DVI-D IN 2 接口 | 2 路 数字 RGB:XGA (1024×768), WXGA (1280×768), SXGA (1280×1024), WSXGA+ (1680×1050),UXGA (1600×1200), WUXGA (1920×1200) 垂直频率: 60 Hz 视频格式输入: 1080/59.94p, 1080/50p, 1080/59.94i,1080/50i, 720/59.94p, 720/50p • 接口: DVI-D×2。 • 接口不支持HDCP。 • 无法使用DVI-I接口电缆。 • 对于 DVI-D 接口电缆,电缆长度可达5米。 •/接口无法在3G模式中使用。 | ||
| SDI OUT 1 至 SDI OUT 16 接口 | 标准模式 16 路 (每路输出有2个接口) • 接口: BNCx32 • ME1PGM, ME1PVW, ME1CLN, ME1KEYPVW, ME2PGM, ME2PVW, ME2CLN, ME2KEYPVW, DSKPGM1, DSKPGM2, DSKPVW1, DSKPVW2, DSK1CLN, DSK2CLN, DSK3CLN, DSK4CLN, SEL KEYPVW, MV1至 MV4和 AUX1至AUX16 可以被分配。 | ||
| HD-SDI | 符合SMPTE292M (BTA S-004) 标准 • 输出水平: 0.8 V [p-p]±10% | ||
| SD-SDI | 符合SMPTE259M 标准 • 输出水平: 0.8 V [p-p]±10% | ||
| 3G模式 3G-SDI 输出 : 8路 ( 每路输出有2个接口 ) HD-SDI 输出 : 2路 ( 每路输出有2个接口 ) • 接口 3G-SDI: BNC×16 (仅奇数接口) HD-SDI: BNC×4 (仅 和 ) • 3G-SDI 信号不是从偶数接口输出 , , 接口无信号输出。 HD-SDI 输出信号格式转换为1080i。 和 输出 16>接口。 和 接口信号格式由 1080p转换为1080i。 • 和 接口都配备路色彩校正。相同的 色彩校正器设定也适用于 和 接口。 • ME1PGM, ME1PVW, ME1CLN, ME1KEYPVW, ME2PGM, ME2PVW, ME2CLN, DSKPGM1, DSKPGM2, DSKPVW1, DSKPVW2, DSK1CLN, DSK2CLN, SEL KEYPVW, MV1 至 MV2, 和 AUX1 至 AUX8 可以被分配。 | |||
| 3G-SDI | 3G 串行数字, 符合SMPTE 424M标准 • 输出 水平 : 0.8 V [p-p] ±10% • 3G-SDI 水平 B级映射 | ||
| 信号格式 | SD | 480/59.94i, 576/50i | |
| HD | 1080/59.94i, 1080/50i, 720/59.94p, 720/50p, 1080/24PsF, 1080/23.98PsF, 1080/25PsF, 1080/29.97PsF, 1080/59.94p, 1080/50p | ||
| 信号处理 | Y:P B :P R | 4:2:2 10 bit | |
| R:G:B | 4:4:4 8 bit | ||
| ME 数量 | 2 ME | ||
| 同步接口 | |||
| REF接口 | • 接口: BNC • 场频率与支持的系统格式的场频率相同在Genlock模式中 ：B.B或三电平同步输入信号（带有环通） • 如果环通输出不使用，提供一个75Ω 终接。 • 在1080/24PsF和1080/23.98PsF格式中，只支持Genlock模式 • 在1080/23.98PsF格式中，支持带有10 Field ID（符合SMPTE318M标准）的B.B信号或者三电平同步信号 • 在1080/24PsF格式中，支持三电平同步信号在内部同步模式中 ：B.B输出信号x2 | ||
| LTC IN接口 | 这是LTC（线性时间代码）输入接口。 • 接口: BNC • 阻抗: 1 kΩ • 电平: 1 至 2 V [p-p] | ||
| 视频延时 | 标准模式 | ||
| 1 路 (H) | 当帧同步器设定为关，上变换器设定为关时。 | ||
| 1 帧 (F) | 当帧同步器设定为开，上变换器设定为开时。 | ||
| • 当信号通过了画中画、DVE、多画面、下变换器或DVI-IN后，每种情况下采用较多1帧延迟。 | |||
| 3G 模式 | |||
| 2 路 (H) | 当帧同步器设定为关，上变换器设定为关时。 | ||
| 2 帧 (F) | 当帧同步器设定为开，上变换器设定为开时。 | ||
| • 当信号通过了画中画、DVE、多画面或下变换器后，每种情况下采用较多2帧延迟。 | |||
| 控制接口 | |||
| LAN 接口 | 与100Base-TX和AUTO-MDIX兼容（用于IP控制）。 连接电缆：LAN电缆（CAT5E），较长100 m。建议采用STP（屏蔽双绞线）电缆。 • 接口 ：RJ-45 | ||
| 面板接口 | 与100Base-TX和 AUTO-MIX兼容 (用于控制面板 AV-HS60C1/AV-HS60C2/AV-HS60C4连接) 连接电缆(随AV-HS60C1/AV-HS60C2/AV-HS60C4提供): LAN 电缆(CAT5E),直电缆, STP (屏蔽双绞线), 10米。 • 接口: RJ-45 | ||
| COM1(M)/ COM2(M)/ COM3(M)接口 | RS-422 控制接口 用于控制外部装置的主连接 • 接口: D-sub 9-pin (母) x 3, 英寸螺钉 | ||
| COM4(M/S) 接口 | RS-422 控制接口 用于控制外部装置的主/从连接 • 接口: D-sub 9-pin (母), 英寸螺钉 • 通过菜单可以在主连接和从连接之间切换 | ||
| GPI IN接口 | GPI IN: 18 路输入，GPI，光耦合感应 ALARM OUT: 1 路输出，集电极开路输出（负逻辑） • 接口: D-sub 25-pin (母), 英寸螺钉 | ||
| GPI OUT1/ GPI OUT2接口 | GPI OUT: 48路输出，从GPI中选择， tally集电极开路输出 • 接口: D-sub 25-pin (母) x 2, 英寸螺钉 | ||
| 附件 | • AC电缆 AV-HS60U1P: 1条电缆, AV-HS60U2P: 2条电缆 AV-HS60U1E: 2条电缆, AV-HS60U2E: 4条电缆 • 机架安装后面板支持托架 • 用于机架安装后面板支持托架的螺钉 ：8个螺钉 • AV-HS6000系列操作指南（摘录版） | ||
| 型号 | 控制面板 AV-HS60C1MC,AV-HS60C2MC | ||
| 电源 | AC100 V-240 V、50 Hz/60 Hz （AV-HS60C2 支持冗余电源 ） | ||
| 功耗 | 40 W | ||
| 工作温度 | 0 °C ～40 °C | ||
| 工作湿度 | 10%～90%（无结露） | ||
| 保存温度 | 0 °C ～40 °C | ||
| 保存湿度 | 10%～90%（无结露） | ||
| 重量 | AV-HS60C1 ：大约13.0 kg（不含附件） AV-HS60C2 ：大约13.9 kg（不含附件） | ||
| 尺寸 (WxHxD) | 980 mm×153.4 mm×267 mm（ 不包含凸出部分） | ||
| 控制接口 | |||
| 主机接口 | 与100Base-TX和AUTO-MDIX兼容 （用于主机AV-HS60U1/AV-HS60U2连接）。 连接电缆（随AV-HS60C1/AV-HS60C2提供）， LAN电缆（CAT5E），直线 电缆， STP（屏蔽双绞线）电缆，10 m • 接口: RJ-45 当连接到LAN接口时，菜单面板AV-HS60C3MC上不显示视频。 | ||
| 菜单面板接口 | 只用于菜单面板 AV-HS60C3MC • 接口: DVI-D • 因为采用一个独立信号格式，不能在DVI-D监视器上显示。 • 不能与连接到DVI-D接口的DVI-D监视器（电脑） 同时使用。 通过显示选择开关选择。 | ||
| DVI-D接口 | 用于在DVI监视器（电脑）上显示菜单 • 接口: DVI-D • 监视器分辨率: 1366×768 兼容监视器 • 不能与<菜单面板>接口同时使用。 采用显示选择开关选择。 | ||
| USB接口 | 用于DVI监视器（电脑）菜单操作 • 接口: USB (type A, 母) • 不能用于菜单面板AV-HS60C3MC。 | ||
| 显示选择开关 | 用于选择<菜单面板>接口或接口的开关 | ||
| COM1（M）接口 | RS-422 控制接口 用于控制外部装置的主连接 • 接口: D-sub 9-pin (母), 英寸螺钉 | ||
| COM2（RS-232） 接口 | RS-232 控制接口 用于控制外部装置的连接 • 接口: D-sub 9-pin (母), 英寸螺钉 • 可以通过菜单在主连接和从连接之间切换 | ||
| GPI I/O接口 | GPI IN ： 8路输入，GPI，光耦合感应 ALARM OUT ：1路输出，集电极开路输出（负逻辑） GPI OUT ：10路输出，从GPI中选择，tally，集电极开路输出 • 接口: D-sub 25-pin (母), 英寸螺钉 | ||
| ME数量 | 2 ME | ||
| 附件 | • AC电缆 AV-HS60C1P: 1条电缆, AV-HS60C2P: 2条电缆 AV-HS60C1E: 2条电缆, AV-HS60C2E: 4条电缆 • LAN电缆 ：1条电缆（用于连接主机AV-HS60U1/AV-US60U2） • 开关盲盖（大）：24个盖 • 开关盲盖（小）：12个盖 | ||
| 型号 | 控制面板 AV-HS60C4 MC | ||
| 电源 | AC100 V-240 V、50 Hz/60 Hz （ 支持冗余电源 ） | ||
| 功耗 | 40 W | ||
| 工作温度 | 0 °C ～ 40 °C | ||
| 工作湿度 | 10%～90%（无结露） | ||
| 保存温度 | 0 °C ～ 40 °C | ||
| 保存湿度 | 10%～90%（无结露） | ||
| 重量 | 大约15.0 kg （不含附件） | ||
| 尺寸 (WxHxD) | 656 mm×160 mm×400 mm（不包括突出部分） | ||
| 控制接口 | |||
| 主机接口 | 与100Base-TX和AUTO-MDIX兼容 （用于主机AV-HS60U1/AV-HS60U2连接）。 连接电缆（随AV-HS60C4提供）： LAN电缆（CAT5E）， 直线电缆， STP（屏蔽双绞线）电缆，10 m • 接口: RJ-45 当连接到LAN接口时，菜单面板AV-HS60C3MC上不显示视频。 | ||
| 菜单面板接口 | 只用于菜单面板 AV-HS60C3MC • 接口: DVI-D • 因为采用一个独立信号格式，不能在DVI-D监视器上显示。 • 不能与连接到DVI-D接口的DVI-D监视器（电脑） 同时使用。 通过显示选择开关选择。 | ||
| DVI-D接口 | 用于在DVI监视器（电脑）上显示菜单 • 接口: DVI-D • 监视器分辨率: 1366×768 兼容监视器 • 不能与<菜单面板>接口同时使用。 采用显示选择开关选择。 | ||
| USB接口 | 用于DVI监视器（电脑）菜单操作 • 接口: USB (type A, 母) • 不能用于菜单面板AV-HS60C3MC。 | ||
| 显示选择开关 | 用于选择<菜单面板>接口或接口的开关 | ||
| COM1（M）接口 | RS-422 控制接口 用于控制外部装置的主连接 • 接口: D-sub 9-pin (母), 英寸螺钉 | ||
| COM2（RS-232）接口 | RS-232 控制接口 用于控制外部装置的连接 • 接口: D-sub 9-pin (母), 英寸螺钉 | ||
| GPI I/O接口 | GPI IN ： 8路输入，GPI，光耦合感应 ALARM OUT ：1路输出，集电极开路输出（负逻辑） GPI OUT ：10路输出，从GPI中选择，tally，集电极开路输出 • 接口: D-sub 25-pin (母), 英寸螺钉 | ||
| ME数量 | 2 ME | ||
| 附件 | • AC电缆:2条电缆 • LAN 电缆: 1 条电缆( 用于连接主机AV-HS60U1/AV-US60U2 ) • 开关盲盖 (大): 16个盖 • 开关盲盖 (小): 8个盖 | ||
| 型号 | 菜单面板 AV-HS60C3MC | ||
| 电源 | DC12 V/0.54 A (采用自带电缆，通过 AV-HS60C1/AV-HS60C2/AV-HS60C4供电 ） | ||
| 功耗 | 6.48 W | ||
| 工作温度 | 0 °C ～40 °C | ||
| 工作湿度 | 10%～90%（无结露） | ||
| 保存温度 | 0 °C ～40 °C | ||
| 保存湿度 | 10%～90%（无结露） | ||
| 重量 | 大约1.7 kg （不含附件） | ||
| 尺寸 (WxHxD) | 290 mm×177 mm×46.1 mm（不包含凸出部分） 4RU | ||
| 控制接口 | 只用于控制面板 AV-HS60C1/AV-HS60C2/AV-HS60C4 • 接口 ：DVI-D • 因为采用一个独立信号格式，不能显示 DVI-D 来源 。 • 不 能 与 连 接 到 控 制 面 板 AV-HS60C1/AV-HS60C2/AV-HS60C4 的 接口的 DVI-D 监视器同时使用。将控制面板 AV-HS60C1/ AV-HS60C2/AV-HS60C4 的显示选择开关设置为 < 菜单面板 > 接口侧。 | ||
| 附件 | • 连接电缆（带有铁氧体磁芯），用于控制面板 AV-HS60C1/AV-HS60C2/AV-HS60C4 ：1 条电缆 • 控制面板 AV-HS60C1/AV-HS60C2/AV-HS60C4 的安装托架 • 控制面板 AV-HS60C1/AV-HS60C2/AV-HS60C4 安装托架螺钉 ：6 个螺钉 | ||
| 型号 | 存储模块 AV-HS60D1G | ||
| 重量 | 大约 7.0 g | ||
| 尺寸 (WxHxD) | 29.85 mm×4.0 mm×50.8 mm | ||
| 附件 | • AV-HS60D1G 安装指南 | ||
※ 由于设备特点的原因，存储模块 AV-HS60D1G 可能会受到数据损坏和重写限制。
※ 建议备份重要数据。
| 型号 | 主机 AV-HS60U1MC,AV-HS60U2MC | ||
| 电源 | AC100 V-240 V、50 Hz/60 Hz （AV-HS60U2支持冗余电源） | ||
| 功耗 | 110 W | ||
| 工作温度 | 0°C ～40 °C | ||
| 工作湿度 | 10%～90%（无结露） | ||
| 保存温度 | 0 °C ～40 °C | ||
| 保存湿度 | 10%～90%（无结露） | ||
| 重量 | AV-HS60U1 ：大约12.6 kg（ 不含附件 ） AV-HS60U2 ：大约13.5 kg（ 不含附件 ） | ||
| 尺寸 （ WxHxD ） | 482 mm×132 mm×418 mm（不包含凸出部分） | ||
| 视频接口 | |||
| SDI IN 1 至 SDI IN 32 接口 | 标准模式 32 路 • 接口: BNCx32 • SDI 输入 27, SDI 输入 28, SDI 输入 31, SDI 输入 32 接口配备上变换器。 • SDI 输入 25 至 SDI 输入 32 接口配备色彩校正器。 | ||
| HD-SDI | 符合SMPTE 292M (BTA S-004) 标准 • 0.8 V [p-p]±10% (75 Ω) • 自动均衡器100米(当采用 1.5 Gbps/5C-FB电缆时) | ||
| SD-SDI | 符合 SMPTE 259M 标准 • 0.8 V [p-p]±10% (75 Ω) • 自动均衡器 200米(当采用 5C-2V电缆时) | ||
| 3G模式 16 路 • 接口 ：BNC×16（仅奇数接口可以使用） • 偶数接口〈SDI 输入 2〉、 〈SDI 输入 4〉…〈SDI 输入 32〉无法使用。 • 〈SDI 输入 25〉、〈SDI 输入 27〉、〈SDI 输入 29〉、〈SDI 输入 31〉 接口配备色彩校正器。 | |||
| 3G-SDI | 3G 串行数字， 符合 SMPTE 424M 标准 • 0.8 V[p-p] ± 10%（75 Ω） • 自动均衡器 100米（当采用 3Gbps/5C-FB 电缆时） • 3G-SDI 水平 B级映射 | ||
| DVI-D IN 1 至 DVI-D IN 2 接口 | 2 路 数字 RGB:XGA (1024×768), WXGA (1280×768), SXGA (1280×1024), WSXGA+ (1680×1050),UXGA (1600×1200), WUXGA (1920×1200) 垂直频率: 60 Hz 视频格式输入: 1080/59.94p, 1080/50p, 1080/59.94i,1080/50i, 720/59.94p, 720/50p • 接口: DVI-D×2。 • 接口不支持HDCP。 • 无法使用DVI-I接口电缆。 • 对于 DVI-D 接口电缆,电缆长度可达5米。 •/接口无法在3G模式中使用。 | ||
| SDI OUT 1 至 SDI OUT 16 接口 | 标准模式 16 路 (每路输出有2个接口) • 接口: BNCx32 • ME1PGM, ME1PVW, ME1CLN, ME1KEYPVW, ME2PGM, ME2PVW, ME2CLN, ME2KEYPVW, DSKPGM1, DSKPGM2, DSKPVW1, DSKPVW2, DSK1CLN, DSK2CLN, DSK3CLN, DSK4CLN, SEL KEYPVW, MV1至 MV4和 AUX1至AUX16 可以被分配。 | ||
| HD-SDI | 符合SMPTE292M (BTA S-004) 标准 • 输出水平: 0.8 V [p-p]±10% | ||
| SD-SDI | 符合SMPTE259M 标准 • 输出水平: 0.8 V [p-p]±10% | ||
| 3G模式 3G-SDI 输出 : 8路 ( 每路输出有2个接口 ) HD-SDI 输出 : 2路 ( 每路输出有2个接口 ) • 接口 3G-SDI: BNC×16 (仅奇数接口) HD-SDI: BNC×4 (仅 和 ) • 3G-SDI 信号不是从偶数接口输出 , , 接口无信号输出。 HD-SDI 输出信号格式转换为1080i。 和 输出 16>接口。 和 接口信号格式由 1080p转换为1080i。 • 和 接口都配备路色彩校正。相同的 色彩校正器设定也适用于 和 接口。 • ME1PGM, ME1PVW, ME1CLN, ME1KEYPVW, ME2PGM, ME2PVW, ME2CLN, DSKPGM1, DSKPGM2, DSKPVW1, DSKPVW2, DSK1CLN, DSK2CLN, SEL KEYPVW, MV1 至 MV2, 和 AUX1 至 AUX8 可以被分配。 | |||
| 3G-SDI | 3G 串行数字, 符合SMPTE 424M标准 • 输出 水平 : 0.8 V [p-p] ±10% • 3G-SDI 水平 B级映射 | ||
| 信号格式 | SD | 480/59.94i, 576/50i | |
| HD | 1080/59.94i, 1080/50i, 720/59.94p, 720/50p, 1080/24PsF, 1080/23.98PsF, 1080/25PsF, 1080/29.97PsF, 1080/59.94p, 1080/50p | ||
| 信号处理 | Y:P B :P R | 4:2:2 10 bit | |
| R:G:B | 4:4:4 8 bit | ||
| ME 数量 | 2 ME | ||
| 同步接口 | |||
| REF接口 | • 接口: BNC • 场频率与支持的系统格式的场频率相同在Genlock模式中 ：B.B或三电平同步输入信号（带有环通） • 如果环通输出不使用，提供一个75Ω 终接。 • 在1080/24PsF和1080/23.98PsF格式中，只支持Genlock模式 • 在1080/23.98PsF格式中，支持带有10 Field ID（符合SMPTE318M标准）的B.B信号或者三电平同步信号 • 在1080/24PsF格式中，支持三电平同步信号在内部同步模式中 ：B.B输出信号x2 | ||
| LTC IN接口 | 这是LTC（线性时间代码）输入接口。 • 接口: BNC • 阻抗: 1 kΩ • 电平: 1 至 2 V [p-p] | ||
| 视频延时 | 标准模式 | ||
| 1 路 (H) | 当帧同步器设定为关，上变换器设定为关时。 | ||
| 1 帧 (F) | 当帧同步器设定为开，上变换器设定为开时。 | ||
| • 当信号通过了画中画、DVE、多画面、下变换器或DVI-IN后，每种情况下采用较多1帧延迟。 | |||
| 3G 模式 | |||
| 2 路 (H) | 当帧同步器设定为关，上变换器设定为关时。 | ||
| 2 帧 (F) | 当帧同步器设定为开，上变换器设定为开时。 | ||
| • 当信号通过了画中画、DVE、多画面或下变换器后，每种情况下采用较多2帧延迟。 | |||
| 控制接口 | |||
| LAN 接口 | 与100Base-TX和AUTO-MDIX兼容（用于IP控制）。 连接电缆：LAN电缆（CAT5E），较长100 m。建议采用STP（屏蔽双绞线）电缆。 • 接口 ：RJ-45 | ||
| 面板接口 | 与100Base-TX和 AUTO-MIX兼容 (用于控制面板 AV-HS60C1/AV-HS60C2/AV-HS60C4连接) 连接电缆(随AV-HS60C1/AV-HS60C2/AV-HS60C4提供): LAN 电缆(CAT5E),直电缆, STP (屏蔽双绞线), 10米。 • 接口: RJ-45 | ||
| COM1(M)/ COM2(M)/ COM3(M)接口 | RS-422 控制接口 用于控制外部装置的主连接 • 接口: D-sub 9-pin (母) x 3, 英寸螺钉 | ||
| COM4(M/S) 接口 | RS-422 控制接口 用于控制外部装置的主/从连接 • 接口: D-sub 9-pin (母), 英寸螺钉 • 通过菜单可以在主连接和从连接之间切换 | ||
| GPI IN接口 | GPI IN: 18 路输入，GPI，光耦合感应 ALARM OUT: 1 路输出，集电极开路输出（负逻辑） • 接口: D-sub 25-pin (母), 英寸螺钉 | ||
| GPI OUT1/ GPI OUT2接口 | GPI OUT: 48路输出，从GPI中选择， tally集电极开路输出 • 接口: D-sub 25-pin (母) x 2, 英寸螺钉 | ||
| 附件 | • AC电缆 AV-HS60U1P: 1条电缆, AV-HS60U2P: 2条电缆 AV-HS60U1E: 2条电缆, AV-HS60U2E: 4条电缆 • 机架安装后面板支持托架 • 用于机架安装后面板支持托架的螺钉 ：8个螺钉 • AV-HS6000系列操作指南（摘录版） | ||
| 型号 | 控制面板 AV-HS60C1MC,AV-HS60C2MC | ||
| 电源 | AC100 V-240 V、50 Hz/60 Hz （AV-HS60C2 支持冗余电源 ） | ||
| 功耗 | 40 W | ||
| 工作温度 | 0 °C ～40 °C | ||
| 工作湿度 | 10%～90%（无结露） | ||
| 保存温度 | 0 °C ～40 °C | ||
| 保存湿度 | 10%～90%（无结露） | ||
| 重量 | AV-HS60C1 ：大约13.0 kg（不含附件） AV-HS60C2 ：大约13.9 kg（不含附件） | ||
| 尺寸 (WxHxD) | 980 mm×153.4 mm×267 mm（ 不包含凸出部分） | ||
| 控制接口 | |||
| 主机接口 | 与100Base-TX和AUTO-MDIX兼容 （用于主机AV-HS60U1/AV-HS60U2连接）。 连接电缆（随AV-HS60C1/AV-HS60C2提供）， LAN电缆（CAT5E），直线 电缆， STP（屏蔽双绞线）电缆，10 m • 接口: RJ-45 当连接到LAN接口时，菜单面板AV-HS60C3MC上不显示视频。 | ||
| 菜单面板接口 | 只用于菜单面板 AV-HS60C3MC • 接口: DVI-D • 因为采用一个独立信号格式，不能在DVI-D监视器上显示。 • 不能与连接到DVI-D接口的DVI-D监视器（电脑） 同时使用。 通过显示选择开关选择。 | ||
| DVI-D接口 | 用于在DVI监视器（电脑）上显示菜单 • 接口: DVI-D • 监视器分辨率: 1366×768 兼容监视器 • 不能与<菜单面板>接口同时使用。 采用显示选择开关选择。 | ||
| USB接口 | 用于DVI监视器（电脑）菜单操作 • 接口: USB (type A, 母) • 不能用于菜单面板AV-HS60C3MC。 | ||
| 显示选择开关 | 用于选择<菜单面板>接口或接口的开关 | ||
| COM1（M）接口 | RS-422 控制接口 用于控制外部装置的主连接 • 接口: D-sub 9-pin (母), 英寸螺钉 | ||
| COM2（RS-232） 接口 | RS-232 控制接口 用于控制外部装置的连接 • 接口: D-sub 9-pin (母), 英寸螺钉 • 可以通过菜单在主连接和从连接之间切换 | ||
| GPI I/O接口 | GPI IN ： 8路输入，GPI，光耦合感应 ALARM OUT ：1路输出，集电极开路输出（负逻辑） GPI OUT ：10路输出，从GPI中选择，tally，集电极开路输出 • 接口: D-sub 25-pin (母), 英寸螺钉 | ||
| ME数量 | 2 ME | ||
| 附件 | • AC电缆 AV-HS60C1P: 1条电缆, AV-HS60C2P: 2条电缆 AV-HS60C1E: 2条电缆, AV-HS60C2E: 4条电缆 • LAN电缆 ：1条电缆（用于连接主机AV-HS60U1/AV-US60U2） • 开关盲盖（大）：24个盖 • 开关盲盖（小）：12个盖 | ||
| 型号 | 控制面板 AV-HS60C4 MC | ||
| 电源 | AC100 V-240 V、50 Hz/60 Hz （ 支持冗余电源 ） | ||
| 功耗 | 40 W | ||
| 工作温度 | 0 °C ～ 40 °C | ||
| 工作湿度 | 10%～90%（无结露） | ||
| 保存温度 | 0 °C ～ 40 °C | ||
| 保存湿度 | 10%～90%（无结露） | ||
| 重量 | 大约15.0 kg （不含附件） | ||
| 尺寸 (WxHxD) | 656 mm×160 mm×400 mm（不包括突出部分） | ||
| 控制接口 | |||
| 主机接口 | 与100Base-TX和AUTO-MDIX兼容 （用于主机AV-HS60U1/AV-HS60U2连接）。 连接电缆（随AV-HS60C4提供）： LAN电缆（CAT5E）， 直线电缆， STP（屏蔽双绞线）电缆，10 m • 接口: RJ-45 当连接到LAN接口时，菜单面板AV-HS60C3MC上不显示视频。 | ||
| 菜单面板接口 | 只用于菜单面板 AV-HS60C3MC • 接口: DVI-D • 因为采用一个独立信号格式，不能在DVI-D监视器上显示。 • 不能与连接到DVI-D接口的DVI-D监视器（电脑） 同时使用。 通过显示选择开关选择。 | ||
| DVI-D接口 | 用于在DVI监视器（电脑）上显示菜单 • 接口: DVI-D • 监视器分辨率: 1366×768 兼容监视器 • 不能与<菜单面板>接口同时使用。 采用显示选择开关选择。 | ||
| USB接口 | 用于DVI监视器（电脑）菜单操作 • 接口: USB (type A, 母) • 不能用于菜单面板AV-HS60C3MC。 | ||
| 显示选择开关 | 用于选择<菜单面板>接口或接口的开关 | ||
| COM1（M）接口 | RS-422 控制接口 用于控制外部装置的主连接 • 接口: D-sub 9-pin (母), 英寸螺钉 | ||
| COM2（RS-232）接口 | RS-232 控制接口 用于控制外部装置的连接 • 接口: D-sub 9-pin (母), 英寸螺钉 | ||
| GPI I/O接口 | GPI IN ： 8路输入，GPI，光耦合感应 ALARM OUT ：1路输出，集电极开路输出（负逻辑） GPI OUT ：10路输出，从GPI中选择，tally，集电极开路输出 • 接口: D-sub 25-pin (母), 英寸螺钉 | ||
| ME数量 | 2 ME | ||
| 附件 | • AC电缆:2条电缆 • LAN 电缆: 1 条电缆( 用于连接主机AV-HS60U1/AV-US60U2 ) • 开关盲盖 (大): 16个盖 • 开关盲盖 (小): 8个盖 | ||
| 型号 | 菜单面板 AV-HS60C3MC | ||
| 电源 | DC12 V/0.54 A (采用自带电缆，通过 AV-HS60C1/AV-HS60C2/AV-HS60C4供电 ） | ||
| 功耗 | 6.48 W | ||
| 工作温度 | 0 °C ～40 °C | ||
| 工作湿度 | 10%～90%（无结露） | ||
| 保存温度 | 0 °C ～40 °C | ||
| 保存湿度 | 10%～90%（无结露） | ||
| 重量 | 大约1.7 kg （不含附件） | ||
| 尺寸 (WxHxD) | 290 mm×177 mm×46.1 mm（不包含凸出部分） 4RU | ||
| 控制接口 | 只用于控制面板 AV-HS60C1/AV-HS60C2/AV-HS60C4 • 接口 ：DVI-D • 因为采用一个独立信号格式，不能显示 DVI-D 来源 。 • 不 能 与 连 接 到 控 制 面 板 AV-HS60C1/AV-HS60C2/AV-HS60C4 的 接口的 DVI-D 监视器同时使用。将控制面板 AV-HS60C1/ AV-HS60C2/AV-HS60C4 的显示选择开关设置为 < 菜单面板 > 接口侧。 | ||
| 附件 | • 连接电缆（带有铁氧体磁芯），用于控制面板 AV-HS60C1/AV-HS60C2/AV-HS60C4 ：1 条电缆 • 控制面板 AV-HS60C1/AV-HS60C2/AV-HS60C4 的安装托架 • 控制面板 AV-HS60C1/AV-HS60C2/AV-HS60C4 安装托架螺钉 ：6 个螺钉 | ||
| 型号 | 存储模块 AV-HS60D1G | ||
| 重量 | 大约 7.0 g | ||
| 尺寸 (WxHxD) | 29.85 mm×4.0 mm×50.8 mm | ||
| 附件 | • AV-HS60D1G 安装指南 | ||
※ 由于设备特点的原因，存储模块 AV-HS60D1G 可能会受到数据损坏和重写限制。
※ 建议备份重要数据。
| 型号 | 控制面板 AV-HS60C1MC,AV-HS60C2MC | ||
| 电源 | AC100 V-240 V、50 Hz/60 Hz （AV-HS60C2 支持冗余电源 ） | ||
| 功耗 | 40 W | ||
| 工作温度 | 0 °C ～40 °C | ||
| 工作湿度 | 10%～90%（无结露） | ||
| 保存温度 | 0 °C ～40 °C | ||
| 保存湿度 | 10%～90%（无结露） | ||
| 重量 | AV-HS60C1 ：大约13.0 kg（不含附件） AV-HS60C2 ：大约13.9 kg（不含附件） | ||
| 尺寸 (WxHxD) | 980 mm×153.4 mm×267 mm（ 不包含凸出部分） | ||
| 控制接口 | |||
| 主机接口 | 与100Base-TX和AUTO-MDIX兼容 （用于主机AV-HS60U1/AV-HS60U2连接）。 连接电缆（随AV-HS60C1/AV-HS60C2提供）， LAN电缆（CAT5E），直线 电缆， STP（屏蔽双绞线）电缆，10 m • 接口: RJ-45 当连接到LAN接口时，菜单面板AV-HS60C3MC上不显示视频。 | ||
| 菜单面板接口 | 只用于菜单面板 AV-HS60C3MC • 接口: DVI-D • 因为采用一个独立信号格式，不能在DVI-D监视器上显示。 • 不能与连接到DVI-D接口的DVI-D监视器（电脑） 同时使用。 通过显示选择开关选择。 | ||
| DVI-D接口 | 用于在DVI监视器（电脑）上显示菜单 • 接口: DVI-D • 监视器分辨率: 1366×768 兼容监视器 • 不能与<菜单面板>接口同时使用。 采用显示选择开关选择。 | ||
| USB接口 | 用于DVI监视器（电脑）菜单操作 • 接口: USB (type A, 母) • 不能用于菜单面板AV-HS60C3MC。 | ||
| 显示选择开关 | 用于选择<菜单面板>接口或接口的开关 | ||
| COM1（M）接口 | RS-422 控制接口 用于控制外部装置的主连接 • 接口: D-sub 9-pin (母), 英寸螺钉 | ||
| COM2（RS-232） 接口 | RS-232 控制接口 用于控制外部装置的连接 • 接口: D-sub 9-pin (母), 英寸螺钉 • 可以通过菜单在主连接和从连接之间切换 | ||
| GPI I/O接口 | GPI IN ： 8路输入，GPI，光耦合感应 ALARM OUT ：1路输出，集电极开路输出（负逻辑） GPI OUT ：10路输出，从GPI中选择，tally，集电极开路输出 • 接口: D-sub 25-pin (母), 英寸螺钉 | ||
| ME数量 | 2 ME | ||
| 附件 | • AC电缆 AV-HS60C1P: 1条电缆, AV-HS60C2P: 2条电缆 AV-HS60C1E: 2条电缆, AV-HS60C2E: 4条电缆 • LAN电缆 ：1条电缆（用于连接主机AV-HS60U1/AV-US60U2） • 开关盲盖（大）：24个盖 • 开关盲盖（小）：12个盖 | ||
| 型号 | 控制面板 AV-HS60C4 MC | ||
| 电源 | AC100 V-240 V、50 Hz/60 Hz （ 支持冗余电源 ） | ||
| 功耗 | 40 W | ||
| 工作温度 | 0 °C ～ 40 °C | ||
| 工作湿度 | 10%～90%（无结露） | ||
| 保存温度 | 0 °C ～ 40 °C | ||
| 保存湿度 | 10%～90%（无结露） | ||
| 重量 | 大约15.0 kg （不含附件） | ||
| 尺寸 (WxHxD) | 656 mm×160 mm×400 mm（不包括突出部分） | ||
| 控制接口 | |||
| 主机接口 | 与100Base-TX和AUTO-MDIX兼容 （用于主机AV-HS60U1/AV-HS60U2连接）。 连接电缆（随AV-HS60C4提供）： LAN电缆（CAT5E）， 直线电缆， STP（屏蔽双绞线）电缆，10 m • 接口: RJ-45 当连接到LAN接口时，菜单面板AV-HS60C3MC上不显示视频。 | ||
| 菜单面板接口 | 只用于菜单面板 AV-HS60C3MC • 接口: DVI-D • 因为采用一个独立信号格式，不能在DVI-D监视器上显示。 • 不能与连接到DVI-D接口的DVI-D监视器（电脑） 同时使用。 通过显示选择开关选择。 | ||
| DVI-D接口 | 用于在DVI监视器（电脑）上显示菜单 • 接口: DVI-D • 监视器分辨率: 1366×768 兼容监视器 • 不能与<菜单面板>接口同时使用。 采用显示选择开关选择。 | ||
| USB接口 | 用于DVI监视器（电脑）菜单操作 • 接口: USB (type A, 母) • 不能用于菜单面板AV-HS60C3MC。 | ||
| 显示选择开关 | 用于选择<菜单面板>接口或接口的开关 | ||
| COM1（M）接口 | RS-422 控制接口 用于控制外部装置的主连接 • 接口: D-sub 9-pin (母), 英寸螺钉 | ||
| COM2（RS-232）接口 | RS-232 控制接口 用于控制外部装置的连接 • 接口: D-sub 9-pin (母), 英寸螺钉 | ||
| GPI I/O接口 | GPI IN ： 8路输入，GPI，光耦合感应 ALARM OUT ：1路输出，集电极开路输出（负逻辑） GPI OUT ：10路输出，从GPI中选择，tally，集电极开路输出 • 接口: D-sub 25-pin (母), 英寸螺钉 | ||
| ME数量 | 2 ME | ||
| 附件 | • AC电缆:2条电缆 • LAN 电缆: 1 条电缆( 用于连接主机AV-HS60U1/AV-US60U2 ) • 开关盲盖 (大): 16个盖 • 开关盲盖 (小): 8个盖 | ||
| 型号 | 菜单面板 AV-HS60C3MC | ||
| 电源 | DC12 V/0.54 A (采用自带电缆，通过 AV-HS60C1/AV-HS60C2/AV-HS60C4供电 ） | ||
| 功耗 | 6.48 W | ||
| 工作温度 | 0 °C ～40 °C | ||
| 工作湿度 | 10%～90%（无结露） | ||
| 保存温度 | 0 °C ～40 °C | ||
| 保存湿度 | 10%～90%（无结露） | ||
| 重量 | 大约1.7 kg （不含附件） | ||
| 尺寸 (WxHxD) | 290 mm×177 mm×46.1 mm（不包含凸出部分） 4RU | ||
| 控制接口 | 只用于控制面板 AV-HS60C1/AV-HS60C2/AV-HS60C4 • 接口 ：DVI-D • 因为采用一个独立信号格式，不能显示 DVI-D 来源 。 • 不 能 与 连 接 到 控 制 面 板 AV-HS60C1/AV-HS60C2/AV-HS60C4 的 接口的 DVI-D 监视器同时使用。将控制面板 AV-HS60C1/ AV-HS60C2/AV-HS60C4 的显示选择开关设置为 < 菜单面板 > 接口侧。 | ||
| 附件 | • 连接电缆（带有铁氧体磁芯），用于控制面板 AV-HS60C1/AV-HS60C2/AV-HS60C4 ：1 条电缆 • 控制面板 AV-HS60C1/AV-HS60C2/AV-HS60C4 的安装托架 • 控制面板 AV-HS60C1/AV-HS60C2/AV-HS60C4 安装托架螺钉 ：6 个螺钉 | ||
| 型号 | 存储模块 AV-HS60D1G | ||
| 重量 | 大约 7.0 g | ||
| 尺寸 (WxHxD) | 29.85 mm×4.0 mm×50.8 mm | ||
| 附件 | • AV-HS60D1G 安装指南 | ||
※ 由于设备特点的原因，存储模块 AV-HS60D1G 可能会受到数据损坏和重写限制。
※ 建议备份重要数据。
