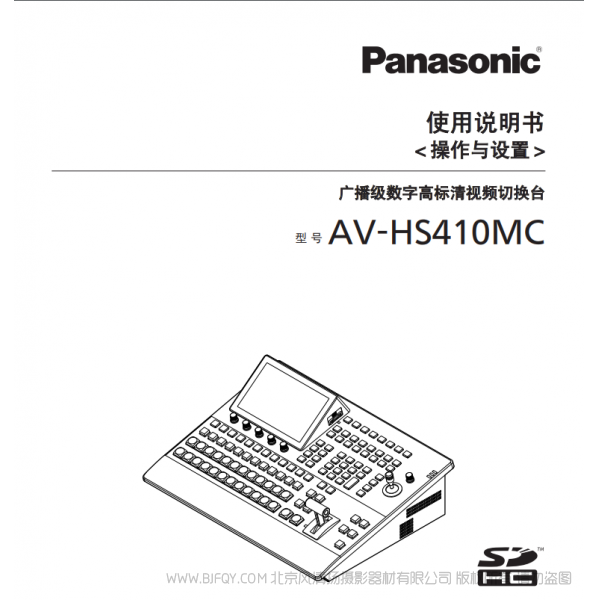

松下 Panasonic 多格式切换台AV-HS410MC 用户手册 说明书下载 使用指南 如何使用 详细操作 使用说明

更新时间2021/01/07 点击数 2199
松下 Panasonic 多格式切换台AV-HS410MC 用户手册 说明书下载 使用指南 如何使用  详细操作 使用说明
3MB 点我下载











型号AV-HS410
电源AC 100 V至 240 V, 50 Hz/60 Hz, 88 W
操作温度0 ° C 至 40 ° C
操作湿度10 % 至 90 % ( 无结露)
尺寸 (W x H x D)440 mm x 158 mm x 361 mm
( 不含突起物)
重量大约 6.2 kg ( 没有安装选购件时/ 不包括配件)
大约 6.6 kg ( 安装所有选购件时/ 不包括配件)
视频格式HD:1080/59.94i, 1080/50i, 1080/24PsF※1, 1080/23.98PsF※1,
720/59.94p, 720/50p,
SD:480/59.94i, 576/50i
信号处理Y:CB:CR 4:2:2, 10 bit (8 bit 用于视频存储) /RGB 4:4:4, 8 bit
ME1ME
视频输入※2最多13 路输入通道
标准 SDI: 8 lines, BNC x 8 (IN 1 至 8)
(上变换功能可以用于SDI IN 5 至 8)
HD (SMPTE292M)/SD (SMPTE259M) 标准, 0.8 V [p-p] ±10 % (75 Ω)
标准 DVI-D: 1 line, DVI-D x 1 ( 不支持模拟输入信号)
可选: 最多 4 路输入(IN A1, A2, B1, B2)
(两个输入/输出槽最多可以安装两个选项面板)
视频输出※2最多10 路输出通道
标准 SDI: 5 lines, BNC x 6 (OUT 1 to 5 x each, 2个分配输出只用于SDI OUT 1)
HD (SMPTE292M)/SD (SMPTE259M) 标准, 0.8 V [p-p] ±10 % (75 Ω)
标准 DVI-D: 1 line, DVI-D x 1 ( 不支持模拟输出信号)
可选: 最多 4 路输出 (OUT A1, A2, B1, B2)
(两个输入/输出槽最多安装两个选件面板)
参考输入/ 输出

在GENLOCK模式中:BB或三电平同步输入信号(循环输出)
在内部同步模式下: BB输出信号 x 2

  1. 支持与系统格式相同的场频率。
  2. 通过1080/24PsF 格式,只支持GENLOCK 模式
  3. 通过1080/23.98PsF 格式,支持带10F-ID(符合SMPTE318M标准)的BB或三电平信号。
接口PANEL/ 主机
EDITORDD-sub 9 pin x 1, RS-422
COMD-sub 9 pin x 1, RS-422
TALLY/GPID-sub15 pin x 2 (IN 8, OUT 19, ALARM OUT 1)
LANRJ45, 10 BASE-T/100 BASE-TX
可移动媒介SD 存储卡最大 32 GB ( 兼容SDHC存储卡)
静止图像文件: 载入/ 保存,设置数据: 备份
标准配件CD-ROM ( 使用说明书/DVI input level adjustment file),
电源线 (2 m)
功能
BKGDWipe/DVE PatternWipe x 16, Squeeze x 16, Slide x 8, 3D x 12
转换种类Cut, Mix, Wipe ( 包括 DVE)
KEYER数量1
类型线性键, 亮度键, 色度键, Full key※6
转换种类Cut, Mix, Wipe ( 包括 DVE)
Wipe/DVEWipe x 16, Squeeze x 16, Slide x 8, 3D x 12
DSK数量1
类型线性键, 亮度键
转换种类Mix
P in P数量2
转换种类Mix
AUX BUSAUX Bus 1 至 4※3
输入功能帧同步器IN 1 至 9 (IN 9 始终打开)※4
静帧IN 1 至 9※4
上变换IN5 至 8※4
色彩校正器
视频处理IN1 至 8※4
输出功能多画面1 通道, 源名, Tally 指示, 分屏 (9 模式: 4, 5a/5b, 6a/6b, 9,
10a/10b 以及 16 个画面)
其他功能相位调整, 色键取样标志,
下变换器(仅限SDI输出板)
帧存储器
视频存储2 种视频存储模式: 静止图像或动态视频 ( 存储器中存储的图像数据即使在断电时也可以通过将其存储在装置内的闪存的方式得到保存。)
存储功能Shot memory, Event memory, 转换效果

※1: 1080/24PsF 和 23.98PsF 与可选板卡AV-HS04 M1, M2, M3, M4, M5, M6 和 M7 不兼容。

※2: 更详细信号支持信息。

※3: AUX BUS 1 与 MIX 过渡兼容。

※4: 输入A1、A2、B1 和B2 的规格取决于安装的选购设备的规格。

※5: 通过改变key 层级关系,也可以当作 DSK 使用。
