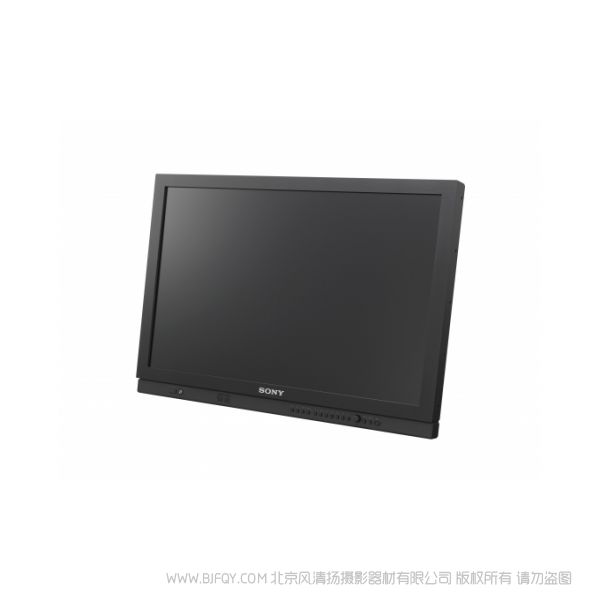

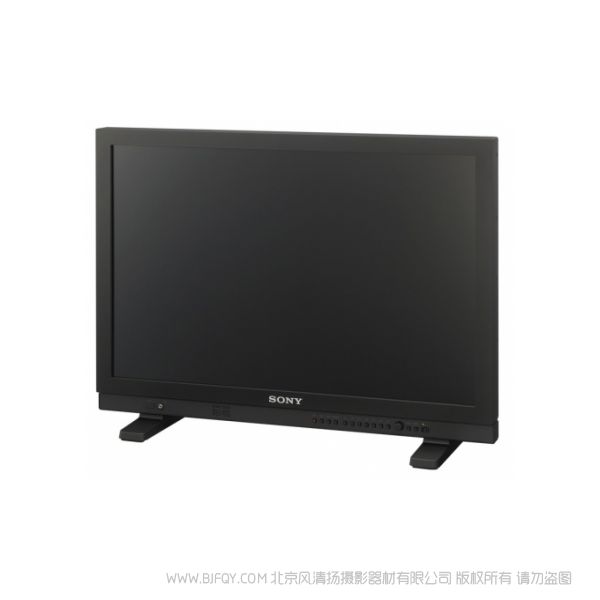

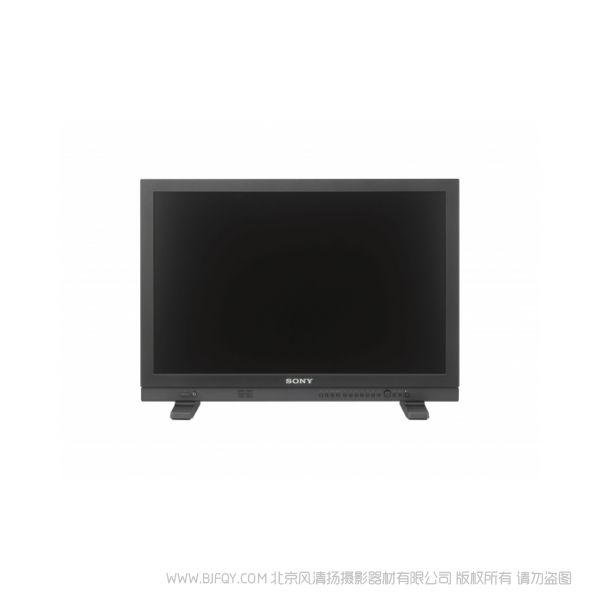

索尼 LMD-A240 v2.0 24英寸高清液晶监视器，可用于演播室或现场节目制作，高性价比、设计轻便

简介

轻巧纤薄的 WUXGA (1920 x 1200) LMD-A 系列监视器具有出色的性价比

LMD-A240 24 英寸 LMD-A 系列液晶监视器提供 WUXGA 分辨率，具有轻便、紧凑的设计。与索尼之前的型号相比，其重量减轻了 12% 到 22%，厚度缩小了 30%，功耗降低了超过 25%。LMD-A 系列可提供与 PVM-A 系列 OLED 图像监视器相同的用户界面设计、轻便特性、功能和可操作性。当两种类型的监视器用于同一网络时，PVM-A 和 LMD-A 系列间的这种一致性可为用户带来益处。另外，LMD-A 系列监视器为演播室和现场中的广泛用户应用提供了多功能性。这些功能包括直流操作、吊架以及轭式安装孔。此外，摄像机联锁功能（如摄像机和镜头元数据显示以及双画面功能）在现场和后期处理过程中均可改善工作效率，为用户带来便利。
2.0 版 LMD-A240 扩展并增强了监视器对 4K 制作、购物频道、现场及图形应用的支持能力。

轻巧纤薄的时尚机身，具有很广的视角

坚固且边缘锐利的时尚机架。适合群组监视。与索尼之前的型号相比，其重量减轻了 12% 到 22%，厚度缩小了 30%，功耗降低了超过 25%。它带来了运输和功耗方面的成本节约。还节省了空间和重量

4K 制作功能

LMD-A240 V2.0 能满足用户在 4K 系统中配置经济实惠的高清监视器这一需求。该设备支持 ITU-R BT.2020 色域，并接受四链路 2SI 3G-SDI 信号中的一个。为充分利用其广泛色域，该监视器提供 DCI-P3 和 S-GAMUT/S-GAMUT3/S-GAMUT3.cine 设置，以及适当的 EOTF，如 2.6 伽玛、S-Log3(SDR) 及 S-Log2(SDR)。

购物频道功能

购物频道需要一种屏幕布局，以便即时区分产品及其商业数据。该监视器允许您在屏幕上自由设置两个灵活的区域标示。

增强的现场应用功能

该监视器具有免同步并排配置、伪彩色和音频静音功能，是现场应用的理想选择。您无需同步即可监视两个信号。伪彩色可让您一眼就能看出摄像机的曝光水平。音频静音功能将助您迅速开始拍摄。

图形应用功能

该监视器接受通过 HDMI 传输的计算机信号。为充分利用其广泛色域，该监视器还能提供 Adobe RGB 和 sRGB 色域设置，以及 D50 色温预设。

新的摄像机关联功能

包括摄像机和镜头元数据显示*以及带并排、淡化、混合、差异和自动输入切换的双画面功能。适合现场和直播制作监视。

* F65、PMW-F55、PMW-F5、PXW-FS7M2 和 PXW-FS7 以及符合 SMPTE RDD18 标准的设备支持镜头元数据。

用户预设和密码保护

实现监视器设置的安全，让您更加安心。可以使用五种用户预设。色温记忆 USER1 也可以受到密码保护。

2K 格式显示和双链路 HD-SDI 模式

此功能提供具有成本效益的 2K 监视解决方案，适合现场数字电影电视制作。此外，还可以使用双链路 HD-SDI 输入。

多监视器固件升级实用工具

通过网络同时升级多台监视器，节省您的时间

属性

轻便紧凑，功耗更低

LMD-A 系列监视器的设计轻便小巧。与前代型号相比，其重量减少了 12% 到 22%，厚度减少超过 30%。这些型号的功耗降低了 25% 以上。用户喜爱这些方便且节省成本的品质。

优化的低延迟 I/P 转换技术

由于采用低延迟（小于 0.5 场），I/P 转换系统可根据输入信号自动实现优化的信号处理。此系统有助于用户为现场制作进行编辑和监视。

广泛的色域*

2.0 版监视器采用高级 LCD 技术**，支持 ITU-R BT.2020、DCI-P3、S-GAMUT/S-GAMUT3/S-GAMUT3.cine、sRGB 及 Adobe RGB

* 支持 V2.0

**LMD-A240//C3 SYQ 或更高版本 - [LMD-A240//C2 CN2 或更高版本，中华人民共和国]。

视频输入多功能性

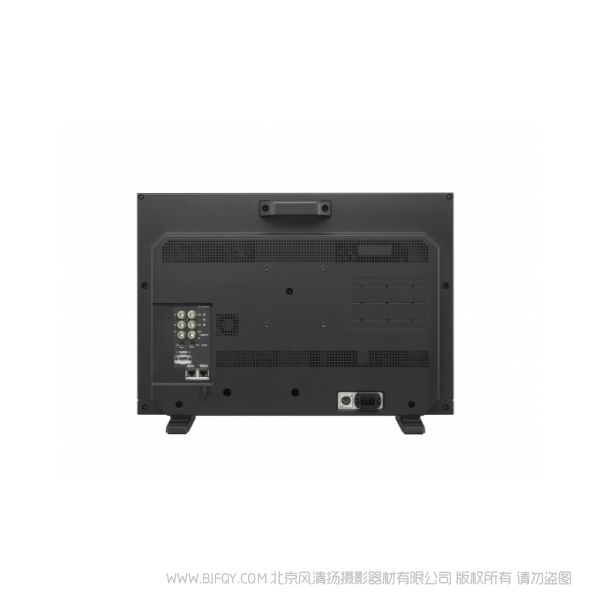

LMD-A240 监视器配备内置标准输入接口： 3G/HD/SD-SDI (x2)、HDMI (HDCP) 输入 (x1) 和复合 (x1)。

计算机输入多功能性

多种计算机信号可通过 HDMI/DVI 接口接收； 分辨率范围是 640 x 480 到 1920 x 1200 像素。

屏内显示 (IMD) 功能

通过以太网使用外部远程控制功能，可在屏幕上显示图像源名称和提示灯信息。LMD-A 系列监视器支持 TSL 系统协议。IMD 系统可显示包括元音变音和重音符号在内的欧洲语言文本。

波形监视器、矢量示波器和音频电平表显示

基于 SDI 嵌入式两通道音频电平表，输入信号的波形和矢量范围会显示在屏幕上。波形监视器和矢量示波器有多种不同的模式用以调整白平衡，其中包括波形监视器的缩放功能（0 至 20 IRE 区域内）和矢量示波器的缩放功能（中间黑色区域内）。还可显示指定行的波形。波形监视器和矢量示波器显示在与双画面功能* 配合使用时可以监视两个摄像机信号。此外，音频电平表可以显示来自 SDI 或 HDMI 输入的嵌入音频信号。它可以在屏幕上显示 ch1 至 ch8 或 ch9 至 ch16

*支持 V1.1

伪彩色功能*

该监视器可根据摄像机的信号电平显示伪彩色。当整个画面改变时，很容易看到过度曝光、曝光不足或适当曝光的级别。您可以根据需要调整这些级别，并打开和关闭伪彩色级别**。

* 支持 V2.0
** 伪彩色级别本身支持 0.45 OETF 信号。

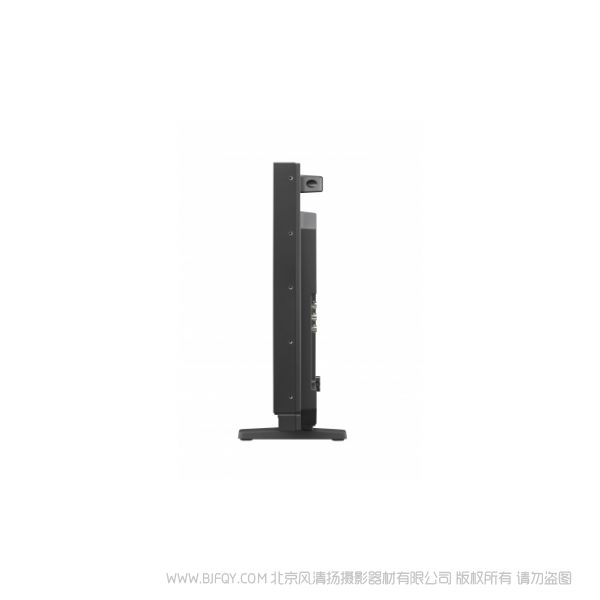

轭式安装和墙面安装功能

该监视器在其侧边框上配备了用于轭式安装的螺丝孔。将监视器安装到摄像机吊架或监视器支架上时，这种安装类型很方便。每台监视器的背面面板上亦配备 100 毫米间距的墙面安装孔。可选的 SU-561 监视器支架（单独提供）提供高度和倾斜功能，也适用于此型号。

用户友好的可操作性和用户界面

该监视器拥有许多附加功能，包括： 时间码显示（支持 LTC/VITC）； 安全区域标示、隐藏式字幕显示（EIA/CEA-608 和 EIA/CEA-708，仅 SDI）、8 通道音频电平表显示、通过 HDMI 输入实现的计算机信号输入功能以及外部遥控功能。

与 PVM-A 系列监视器一致的设计

LMD-A 系列监视器提供与 PVM-A 系列监视器相同的功能和可操作性，并拥有与之一致的前控制面板设计。这意味着，两类监视器都能以同样的方式进行操作和控制。

摄像机聚焦功能

LMD-A240 监视器能够控制视频信号的孔径水平，并锐化图像边缘在屏幕上显示图像，以帮助摄像机进行聚焦操作。此外，锐化的边缘可以用户选择的颜色（白、红、绿、蓝、黄）显示，以便精确聚焦。

时间码功能

LTC 和 VITC 时间码可以显示在画面的顶部或底部。

屏幕提示灯

该监视器配备三种颜色（红色、绿色和黄色）的屏幕提示灯功能。

网络控制功能

LMD-A240 拥有网络控制功能，可让您通过以太网轻松升级监视器软件。该网络功能还可用于系统环境中多个装置的集中控制。

自动白平衡调整*

LMD-A240 监视器采用了基于软件的色温（白平衡）校准功能，称之为 Monitor_AutoWhiteAdjustment。通过计算机和另购的校准工具**，可使用此功能轻松调整监视器的白平衡。

* 例如 Konica Minolta CA-210/CA-310/CS-200、DK-Technologies PM5639/06、X-Rite i1 Pro/i1 Pro2、Photo Research PR‑655/670、Klein K-10 和 JETI specbos 1211。

**支持 V1.1

增强的双画面功能*

LMD-A240 的双画面功能支持在监视器屏幕上同时显示两个输入信号。此功能有助于调整色彩和设置摄像机帧数。有多种模式可用： 并排、划像、混合、差异和自动输入切换。此功能在输入同步 SDI 信号时发挥作用。
免同步并排配置以及低延迟率可让您不用同步即可监视两个信号。您可将每个画面配置成不同帧率的高清或标清画面，并同时从 SDI 和 HDMI 获取画面。此功能可与伪彩色功能配合使用，摄像机将会聚焦在双画面中主画面上的功能和元数据。

* 支持 V2.0

2K (2048 x 1080) 输入和图像切换*

LMD-A240 监视器可以显示 2K（2048 x 1080 分辨率）输入。2K 信号有两种显示方式 — 作为适应高清 (1920 x 1080) 屏幕的2K 图像，或者作为带图像切换功能的 2K 本地显示。

* 支持 V1.1

摄像机/镜头元数据显示功能和屏幕提示灯*

根据 SMPTE RDD18*** 文档《视频摄像机参数的采集元数据集》，LMD-A240 v2.0 监视器可以显示摄像机系统的摄像机和镜头元数据**集。此外，这些监视器还支持索尼私有元数据的子集。*** 该监视器还配备红、绿、黄三色屏幕提示灯功能。提示灯的显示位置可更改到屏幕上方或下方。

* 支持 V1.1

** F65、PMW-F55、PMW-F5、PXW-FS7M2 和 PXW-FS7 以及符合 SMPTE RDD18 标准的设备支持镜头元数据。

*** 并非元数据受支持。

失真图像转换和有效格式描述 (AFD) 功能*

监视器的失真图像转换功能**能够通过现场摄像机系统正确地显示水平压缩的 3G/HD-SDI 信号。这些信号包括两大系统： 16:9 1920 x 1080 (1280 x 720) 信号和 17:9 2048 x 1080 信号。这些信号可在监视器屏幕上正确显示。有效格式描述 (AFD) 功能***还能读取 SDI 上的辅助数据标志，并上转换标清图像以自动显示在高清分辨率屏幕上。这可以通过调整分辨率和宽高比来实现。

* 支持 V1.1

**仅支持 3G/HD-SDI 和双链路 HD-SDI。

***仅支持 SD-SDI 信号。

灵活的区域标示*、网格显示、两个中心标记和翻转功能

您可以在屏幕上自由设置两个灵活的区域标示。由于其线条颜色和粗细度可以改变，这两个标记很容易识别。
网格显示功能显示多条任意的垂直线和水平线，可在用户检查图像构图时提供帮助。除了标准的中心标记 1 以外，还可以使用中心标记 2。第二个标记使检查中心部分的焦点更轻松。翻转功能可将反转的图像水平或垂直转回到正常视图。

* 支持 V2.0

通电设置、直流电力不足指示灯

通电设置允许用户在监视器启动时做出选择； 其中包括较后记忆、用户预设和出厂预设设置。因此，用户可以准确快速地设置监视器。此功能对于租赁设备有用。直流电源的适用范围为 12V 至 17V。直流电源不足时，电源指示灯会闪烁。

* 支持 V1.1

带密码锁的用户预设和功能键配置的快捷方式*

多个用户共用同一台监视器时，每个用户均可记忆其设置数据并在需要时调用该数据。这使用户摆脱了耗时且重复的设置任务。多个用户共用同一台监视器时，每个用户均可为色温和用户预设数据注册自己的密码。这可以使用户正确地恢复以前的用户预设数据，并保证预设信息免受未经授权的使用。为了提高功能键配置的速度，用户只需重复按下功能键即可快速前往设置菜单屏幕。

*支持 V1.1

多监视器升级实用工具*

同一个以太网网络上的多台 PVM-A 和 LMD-A 系列监视器可通过简单的操作进行升级，从而为大型项目提供高效的解决方案

*支持 V1.1

规格

全部展开全部折叠

图像性能

面板

a-Si TFT 有源矩阵液晶显示屏

幅面（对角）

611.3 mm
24 英寸

有效幅面 (H x V)

518.4 x 324.0 mm
20 1/2 x 12 7/8 英寸

分辨率 (H x V)

1920 x 1200 像素 (WUXGA)

宽高比

16:10

有效像素

99.99%

色彩

约 10.73 亿种色彩

正常扫描

0% 扫描

输入

复合输入

BNC (x1)，1 Vp-p ±3dB，负同步

SDI 输入

BNC (x2)

HDMI 输入

HDMI (x1)（HDCP 通讯）

音频输入

立体声迷你插孔 (x1)，-5 dBu 47 kΩ 或更高

并行远程控制

RJ-45 模块化接口 8-针 (x1)
（插针可指派）

串行远程控制 (LAN)

RJ-45 (x1)（以太网，10BASE-T/100BASE-TX）

DC 输入

XLR 型 4 针（公）(x1)，DC 12 V 至 17 V（输出阻抗 0.05 Ω 或更低）

输出

复合输出

BNC (x1)，环通，带 75 Ω 自动终止功能

SDI 输出

BNC (x2)，输出信号幅度： 800 mVp-p ±10%，输出阻抗： 75 Ω 不平衡

音频监视器输出

立体声迷你插孔 (x1)

扬声器（内置）输出

1.0 W（单声道）

耳机输出

立体声迷你插孔 (x1)

一般信息

电源要求

100 V 至 240 V AC，0.5 A 至 0.2 A，50/60 Hz
DC 12 V 至 17 V，3.6 A 至 2.6 A

功耗

约 51 W（较大）
约 45 W（默认状态下的平均功耗）

浪涌电流

(1) 较初接通电源时较大可能的浪涌电流（电压变化由手动切换导致）： 58 A 峰值，0.3 A r.m.s.(240V AC)
(2) 主电源中断 5 秒后的浪涌电流（电压变化在零交点时引起）： 46 A 峰值，0.2 A r.m.s.(240V AC)

操作温度

0°C 至 35°C（建议值： 20°C - 30°C）
32°F 至 95°F（建议值： 68°F - 86°F）

工作湿度

30% 至 85%（无冷凝）

储存/运输温度

-20°C 至 +60°C
-4°F - +140°F

储存/运输湿度

0% 至 90%

工作/储存/运输压力

700 hPa 至 1060 hPa

尺寸（宽 x 高 x 深）[*1]

566.6 x 397.8 x 64.4 mm（不含监视器底座）
566.6 x 420.3 x 165.0 mm（含监视器底座）
22 3/8 x 15 3/4 x 2 5/8 英寸（不含监视器底座）
22 3/8 x 16 5/8 x 6 1/2 英寸（含监视器底座）

重量

约 7.6 kg（含监视器底座）
约 16 lb 12 oz（含监视器底座）

配件

交流电源线 (1)
交流电源线插座 (1)
装置使用前须知 (1)
CD-ROM (1)

可选配件

SU-561 监视器支架

注

注

*1 尺寸数值均为近似值。
