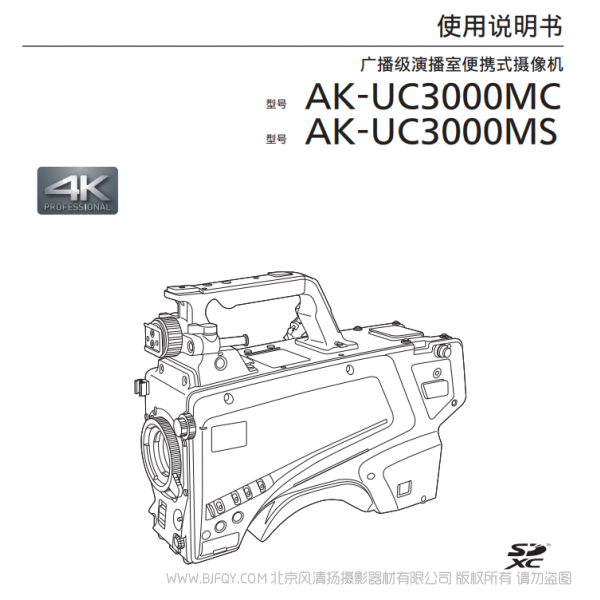

松下 AK-UC3000MC/MS 广播级演播室便携式摄像机 4K 说明书下载使用手册 pdf 免费操作指南如何使用快速上手

更新时间2021/06/22 点击数 7882 25.8MB 点我下载

型号	AK-UC3000
电源	DC 12V (外部供电操作过程中) AC 240V, 50 Hz/60 Hz (当连接AK-UCU500MC/MS时)
功耗	119W (较大, 12V外部电源连接和供应到外部连接的设备) 360W (较大, 当连接AK-UCU500MC/MS和供应到外部设备时)
工作温度	–10°C至45°C(温度低于0°C或以下时需要预热)
存放温度	–20°C至60°C
工作湿度	85%或更低(相对湿度)
重量	大约4.4 kg(仅限机身，不含附件)
尺寸(W x H x D)	仅限机身 151 mm x 267 mm x 371.5 mm(不包括凸出部分)
感光元件	AK-UC3000系列:1100万像素, CMOS x 1
光学滤镜	CC: 3200 K, 4300 K, 6300 K, Cross, Diffusion ND: CAP, Clear, 1/4, 1/16, 1/64
镜头卡口	2/3型卡口式
灵敏度	[高灵敏度模式]: AK-UC3000系列:F10 (59.94 Hz)/F11 (50 Hz) [标准模式]: AK-UC3000系列:F6 (59.94 Hz)/F7 (50 Hz) 2000lx, 3200K, 当白色反射率为89.9%
水平分辨率	AK-UC3000系列:4K: 1800 TV线以上(中心，AK-UCU500MC/MS输出) AK-UC3000系列:HD: 1000 TV线以上(中心)
S/N	60dB或以上
水平调节	50%或以上(27.5 MHz)
增益设置	[标准模式]: −6, −3, 0, 3, 6, 9, 12, 15, 18, 21, 24, 27, 30, 33, 36 [高灵敏度模式]: −6, −3, 0, 3, 6, 9, 12, 15, 18, 21, 24, 27, 30, 33, 36
快门速度	•[59.94i]/[59.94p]模式: 1/100, 1/120, 1/125, 1/250, 1/500, 1/1000, 1/1500, 1/2000 •[29.97p]模式: 1/48, 1/50, 1/60, 1/96, 1/100,1/120, 1/125, 1/250, 1/500, 1/1000, 1/1500, 1/2000 •[23.98p]模式: 1/48, 1/50, 1/60, 1/96, 1/100,1/120, 1/125, 1/250, 1/500, 1/1000, 1/1500, 1/2000 •[50i]/[50p]模式: 1/60, 1/100, 1/125, 1/250, 1/500, 1/1000, 1/1500, 1/2000 •[25p]模式: 1/48, 1/50, 1/60, 1/96, 1/100, 1/125,1/250, 1/500, 1/1000, 1/1500, 1/2000
接口	BNC x 1 HD (3G/1.5G): 0.8 V [p-p], 75 Ω
接口	BNC x 1 HD (3G/1.5G): 0.8 V [p-p], 75 Ω
接口	BNC x 1 接口/接口的切换功能通过菜单进行设置 : HD (1.5G) : VBS信号 1V [p-p], 75Ω
接口	BNC x 1 : 三电平同步或BB（黑场） : VBS信号 1V [p-p], 75Ω 当连接AK-UCU500MC/MS时，独立功能, 和
接口	XLR x 1, 3-pin //<+48V> 可切换为,/可切换 : 0 dBu, +4 dBu 菜单切换 : –60 dBu, –40 dBu, 或–20 dBu 菜单切换
接口	XLR x 1, 3-pin //<–48V> 可切换 : 0 dBu, +4 dBu 菜单切换 : –60 dBu, –40 dBu或–20 dBu 菜单切换
接口 (前面)	XLR x 1, 3-pin 切换接口
接口	XLR x 1, 5-pin
接口	XLR x 1, 5-pin
接口	立体声迷你插孔 x 1, 3-pin
接口	光学接口 x 1
接口	12-pin x 1
接口	20-pin x 1
接口 (后面)	29-pin x 1
接口	XLR x 1, 4-pin, DC 12 V
接口	4-pin x 1
接口	6-pin x 1
接口	20-pin x 1, DC 12 V, 0.5 A
接口	10-pin x 1
接口	12-pin x 1
接口	2-pin x 1
接口	RJ-45 x 1
接口(主机)	A型接口, DC 5 V, 0.5 A
Build-up接口	20-pin x 1

型号	AK-UCU500MC/MS 摄像机控制单元（CCU）
电源	AC 100V 240V,50Hz/60Hz
功耗	大约40W或更低（不包括电源）
对摄像机的供电功能	AC 230V±5%, 2A 50Hz/60Hz
工作温度	0℃至40℃
工作湿度	10%至90%(无结露)
重量	大约10kg
尺寸(W x H x D)	424mm x 88 mm x 400 mm(全机架尺寸)
视频输出	3G/HD/SD-SDI: 7路 (仅支持高清信号的嵌入式音频) HD/SD-SDI: 1路 (与图像监视器输出共享1 ; 仅支持高清信号的嵌入式音频) 模拟复合: 2路 (1路与图像监视器输出共享线路1)
返送输入	3G-HD/HD/SD-SDI: 4路 (RET1输入主动通过输出) 模拟复合: 1路
提词器输入	HD-SDI:1路 (有信号输入时，输出接口自动输出) 模拟复合:2路 (接口1为输入接口，接口2输入输出可切换*1)
参考输入	BB (黑场) / 三电平*2: 1路(自动终止，连接到上部连接器； BB信号和三电平信号自动识别装置，环通输出)
麦克风输出	0dBm/600Ω, 2路 (XLR, 3-pin, male)
通信	对讲机输入/输出 (ENG / PROD, 0dBm, 600Ω (4W) /1V[p-p], 200Ω (RTS), 4 W / RTS / CLRCOM) : 2路*1 PGM 输入 (0 dBm/600 Ω) : 2路 Tally 输入 (红、绿、黄) : 每1个输入
LAN	通过Web*3分配个人计算机连接 1路, 10BASE-T, 100BASE-TX (当与个人计算机直接连接时使用交叉电缆)

*1: 取决于系统设置 , 其中只有一个可以在同一时间选择。

*2: 参考输入自动识别 BB ( 黑场 ) 信号和三电平同步信号。

*3: [CCU 模式 ] 设置为 [2160/23.98p],[2160/23.98PsF],[1080/23.98p] 或 [1080/23.98PsF] 时 IP 视频无法传送。

型号	AK-HRP1000MC	AK-HRP1005MC
电源	DC12V (DC10V-16V) Via CCU 或 PoE Via PoE-HUB
功耗	6 W	5 W
工作温度	0℃至40℃
存放温度	-20℃至60℃
重量	大约1.7kg	大约1.5kg
尺寸(W x H x D)	102 mm x 385 mm x 113 mm	82 mm x 355 mm x 125 mm
控制方法	10BASE-T/10BASE-TX/100BASE-TX双工启动-停止同步EIA-422(集成协议)
预检控制	是	是

型号	AK-HVF100MC 22.9厘米（9英寸）彩色液晶寻像器
电源	DC 12 V (由摄像机供电)
功耗	大约18 W
工作温度	0℃至45℃
存放温度	-20℃至60℃
工作湿度	10%至85%(无结露)
重量	大约2.7kg(不包括镜头罩)
尺寸(W x H x D)	340 mm x 234 mm x 193 mm
面板尺寸	22.9厘米(9英寸)
像素数	1920 像素 x 1080 像素
显示颜色	8 bit RGB 16,777,216颜色
操作面板	POWER 开关 MENU 按钮 MENU 选择拨号按钮 F1 / F2 / F3 / F4 按钮 BRIGHT 旋钮 CONTRAST 旋钮 PEAKING 旋钮
接口	摄像机 I/F (D-Sub 29 pin) x 1 SDI 输入接口(BNC x 1) DC 输入接口(XLR4 pin x 1)
