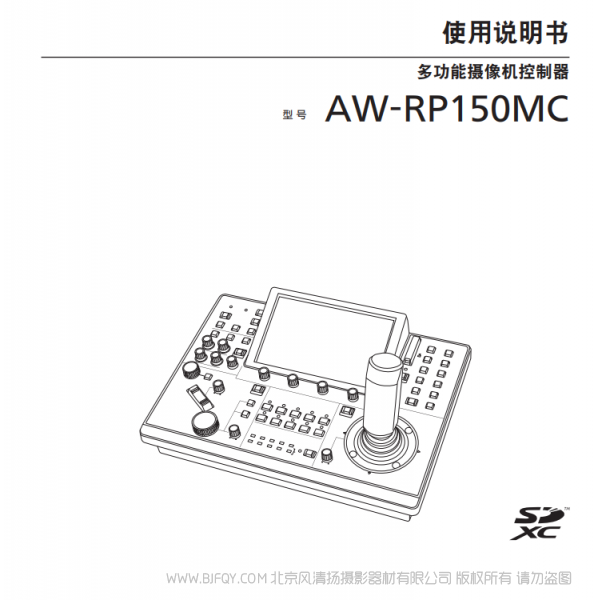

松下 AW-RP150MC 一体化摄像机遥控面板 说明书下载 使用手册 pdf 免费 操作指南 如何使用 快速上手
| 常规 | ||
| 型号 | AW-RP150MC | |
| 电源 | 12 V DC (10.8 V 至 13.2 V) | |
| PoE+ | IEEE802.3 标准 : DC 42 V 至 57 V ( 摄像机输入 ) | |
| 功耗 | 1.0 A ( 连接器输入 ) 0.6 A (PoE+ 供电 ) | |
| 工作温度 | 0 ° C 至 40 ° C | |
| 工作湿度 | 20% 至 90% ( 无结露 ) | |
| 存储温度 | –20 ° C 至 50 ° C | |
| 重量 | 大约 3.2 kg | |
| 尺寸 (W x H x D) | 342 mm x 178 mm x 245 mm ( 不包括凸出部分 ) | |
| 支持的连接设备 | IP/RS422 AW-UE155W/KMC, AW-HR140MC*1 , AW-HE130W/KMC*1 , AW-HN130W/KMC*1 , AW-UE70W/KMC*1 , AW-UN70W/KMC*1 , AW-HE65MC系列*1 , AW-HN65HW/HKMC*1, AW-HE58HW/HKMC*1 ,AW-HN58HW/HKMC*1 | |
| 输入 / 输出接口 | ||
| 输入 | DC 12 V 输入 | XLR 4 针 |
| 3G-SDI 输入 | SMPTE292 / 75 Ω (BNC x 1) 支持的格式 : 1080/59.94p*2 , 1080/50p*2 , 1080/59.94i, 1080/50i, 1080/23.98p, 1080/25p, 1080/23.98PsF, 1080/25PsF | |
| 输出 | ACTIVE THRU OUT | SMPTE292 / 75 Ω (BNC x 1) |
| 输入 / 输 出 | IP 控制 | 100BASE-TX |
| PoE+ 输入 | ||
| 连接电缆 : 局域网电缆 , 较长 100 m (328 ft) • 通过交换式集线器连接摄像机时 : 直连电缆或交叉电缆 (category 5 电缆 ), 推荐使用 STP ( 屏 蔽双绞线 ) 电缆 • 直接连接摄像机时 ： 交叉电缆 (category 5 电缆 ), 推荐使用 STP ( 屏蔽双绞线 ) 电缆 | ||
| 串行控制 (RJ-45) | RS-422 ( 远程摄像机的控制信号 ), TALLY 输出 | |
| 连接电缆 : 直连电缆 (category 5e 或更好的屏蔽电缆 ), 较长 1000 m | ||
| TALLY 输出 : 集电极开路输出 ( 负逻辑 ) 较大电压电阻 DC 24 V, 较大电流 50 mA | ||
| TALLY/ GPIO 1 | D-sub 25 针 , 母 , 英制螺纹 | |
| TALLY 输入 : 10 个输入端口 ( 接收光耦合器信号 ) | ||
| GPI : 6 个输入端口 ( 接收光耦合器信号 ) GPIO : 5 个输入端口 ( 接收光耦合器信号 ) 或 5 个输出端口 ( 集电极开路输出，负逻辑 ) • 通过菜单设置切换输入 / 输出 | ||
| GPIO 2 | D-sub 25 针 , 母，英制螺纹 | |
| GPI : 10 个输入端口 ( 接收光耦合器信号 ) GPIO : 10 个输入端口 ( 接收光耦合器信号 ) 或 10 个输出端口 ( 集电极开路输出，负逻辑 ) • 通过菜单设置切换输入 / 输出 备用连接器 : 2 个连接器（用于以后扩展功能 ) | ||
| 液晶显示器 | 7 英寸触摸屏图形用户界面显示器 (WVGA(800×480)) | |
| SD 存储卡槽 | SDHC / SDXC 存储卡槽 x 1 | |
| 接口规格 | ||
| 连接摄像机的数量 | 200 (IP), 5 (RS422) | |
| 摄像机选择按钮的个数 | 10 | |
| 摄像机组数 | 20 ( 每组 10 台摄像机 ) | |
| 内存 | ||
| 预设内存 | 内存预设数量 | 100 |
| 追踪内存 | 摄像机数量 | 从 1 台到 10 台 |
| 记录时间 , 内存设置数量 | 每台摄像机较长 5 分钟 , 每台摄像机较多 10 个设置 | |
| 其他功能 | ||
| 用户可分配按钮个数 | 在 LCD 菜单上较多 6+10 | |
| 水平 / 垂直移动速度调整 | 7 级 | |
| Tally LED 显示颜色 | 绿色 / 红色 | |
*1:预计未来支持AW-RP150MC连接。具体何时支持该功能，请与当地经销商联系。需要软件版本更新。
*2: 仅支持A级。
