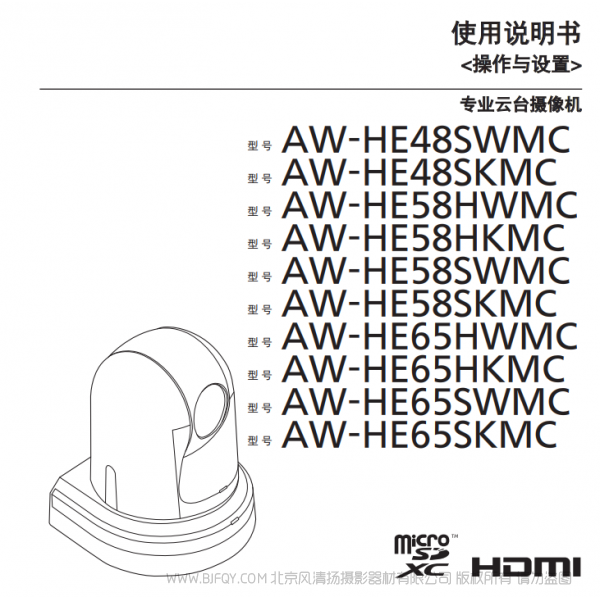

松下 Panasonic AW-HE65SW/SKMC/HE65HW/HKMC 操作与设置 彩页文件 用户手册 说明书下载 使用指南 如何使用 详细操作 使用说明
| 常规 | ||
| 电源 | DC12V (标配交流适配器)、 DC42V-57V ( PoE+ 电源) | |
| 功耗 | 1.2A(交流适配器供电) 0.4A(PoE+电源) | |
| 操作温度 | 0℃至 40℃ | |
| 存放温度 | -20℃至 50℃ | |
| 操作湿度 | 20% 至 90% (无结露) | |
| 重量 | 约 1.5kg | |
| 尺寸( W×H×D ) | 160mm × 186mm × 166mm (不包括凸起部分、吊装支架) | |
| 外观 | AW-HE65HWMC、AW-HE65SWMC :珍珠白 AW-HE65HKMC、AW-HE65SKMC：金属黑 | |
| 控制器支持 *1 | AW-RP50MC 、 AW-RP120MC 、 AK-HRP200MC | |
| 输入 | ||
| 电源 | DC12V IN 、 PoE+ ( IEEE802.3at 标准) | |
| 麦克风 / 线路输入 | Φ3.5mm立体声迷你插孔 输入阻抗:约 2kΩ(高阻抗) | |
| 麦克风输入时 | 麦克风支持:立体声麦克风(插入式电源,通过菜单进行开/关切换) 电源电压:2.5 V ± 0.5 V 麦克风输入灵敏度:-60 dBV ± 3 dBV | |
| 线路输入时 | 输入电平:-10 dBV ± 3 dBV | |
| 输出 | ||
| 视频输出 | HDMI | [AW-HE65H] HDMI 接口 ·不支持 HDCP ·不支持 VIERA Link |
| HD SDI输出 | [AW-HE65S] 符合SMPTE292M 标准 / 75Ω(BNC×1) | |
| 输入/输出 | ||
| 输入/输出接口 | LAN | 用于IP 控制的 LAN 接口(RJ-45), 配备直线缆/交叉线缆自动识别功能 |
| RS-232C | Mini DIN 8 针( IN ) / Mini DIN 8 针( OUT) | |
| RS-422 | RS422A(RJ-45)控制 | |
| USB | Mini-B 接口 | |
| SD 存储卡 | micro SD存储卡槽 | |
| 功能 / 性能 | ||
| 摄像机部分 | ||
| 图像传感器 | 1/2.3型600万像素MOS | |
| 镜头 | 电动 30 倍光学变焦镜头 F1.6 ~ F4.7 (f=4.3mm ～ 129mm ；35mm等同于：31.6mm ～ 962.0mm) | |
| 聚焦 | 自动 / 手动之间切换 | |
| 焦距 | 整体变焦范围： 1.2m 、广角端： 10cm | |
| 水平视角 | 61.6°(广角) | |
| 分色光学系统 | 片内滤色片系统 | |
| 较低照度 | 59.94Hz | 0.7 Ix ( 50 IRE 、 F1.6 、 48 dB 、无蓄积 1/60 ) 0.35 Ix ( 50 IRE 、 F1.6 、 48 dB 、有蓄积 1/30 ( Frame MIX 6dB )) |
| 50Hz | 0.7 Ix ( 50 IRE 、 F1.6 、 48 dB 、无蓄积 1/50 ) 0.35 Ix ( 50 IRE 、 F1.6 、 48 dB 、有蓄积 1/25 ( Frame MIX 6dB )) | |
| 水平分辨率 | 1,000电视线以上（中心标准） | |
| 增益选择 *2 | 自动、 0 dB ～ 48 dB ( 3 dB 步进) | |
| Frame MIX*3 | 自动、关闭、 6 dB 、 12 dB 、 18 dB 、 24 dB | |
| 电子快门速度 | 全自动时 | 1/30 ～ 1/2000 [ 59.94Hz ] 1/25 ～ 1/2000[50Hz] |
| 自动时 | 1/60 ～ 1/2000[59.94Hz] 1/50 ～ 1/2000[50Hz] | |
| 手动时 | 1/100、1/250、1/500、1/1000、1/2000、1/4000、1/10000[59.94Hz] 1/120、1/250、1/500、1/1000、1/2000、1/4000、1/10000[50Hz] | |
| 同步扫描 | 59.94Hz: 59.94Hz ～ 660.09 Hz 50Hz: 50.00Hz ～ 570.12 Hz | |
| 伽玛 | 关、标准(低、中、高)、电影风格 | |
| 白平衡 | AWB A、AWB B、ATW、3200K、5600K、VAR ( 2400K 至 9900K ) | |
| 色调量可调性 | ±3 步进 | |
| 场景模式 | 全自动、手动 1 、手动 2 、手动 3 | |
| 输出格式 | HD | 1080:59.94p/50p *4 1080:59.94i/50i 1080:29.97p/25p 1080:29.97PsF/25PsF 720:59.94p/50p |
| 同步 | 内部同步 | |
| USB接口 * 根据操作环境的不同，可能会发生变化。 | ||
| 视频输出 | USB视频类型 ver1.0 | |
| 视频压缩格式 | JPEG格式 | |
| 分辨率 | 1920 x 1080, 1280 x 720, 640 x 360 | |
| 帧速度 | 较大30 fps （系统频率59.94 Hz） 较大25 fps （系统频率50 Hz） | |
| 音频输出 | USB音频类型 ver1.0 | |
| 音频压缩格式 | 线性PCM，48 kHz，16位，2通道 | |
| 支持机型 | 设备标准配备USB 2兼容接口 | |
| 云台单元 | ||
| 安装方法 | 桌面安装或吊装*5 | |
| 水平/俯仰旋转速度 | 调用预置位时: 300°/s 较高速度: 90°/s | |
| 水平旋转范围 | ±175° | |
| 俯仰旋转范围 | -30º ～ +90º *6 | |
| 静音 | 正常速度:NC35 以下、预设时:NC40 以下 | |
| 摄像机 / 云台控制 | ||
| IP连接线缆 | 当通过集线器连接时 | LAN 线缆 *7 (CAT-5e 或更高),较长100 m |
| 当使用PoE +网络集线器时 | LAN 线缆 *7 (CAT-5e 或更高),较长100 m | |
| 当不使用集线器 | LAN 线缆 *7 (CAT-5e 或更高),较长100 m | |
| AW控制协议连接线 | LAN 线缆 *7 ( CAT-5e 或更高，直通线缆 ), 较长 1000m | |
| 标准控制协议连接线 | Mini Din 8针线缆 | |
| SD卡录制 | ||
| SD卡类型 | micro SDHC (4 GB/32 GB), micro SDXC (64 GB/128 GB), 速度为10级或更高 | |
| 系统频率 | 59.94 Hz/50 Hz | |
| 视频压缩格式 | MPEG-4 AVC/H.264 High Profile | |
| 音频压缩格式 | AAC-LC (48 kHz, 16 bit, 2 ch, 128 kbps) | |
| SD 卡录制 | 符合MPEG-4 AVC 标准 (MP4) | |
| 记录格式 | 1920 x 1080/59.94p, 1920 x 1080/50p, 1920 x 1080/29.97p, 1920 x 1080/25p, 1280 x 720/59.94p, 1280 x 720/50p, 1280 x 720/29.97p, 1280 x 720/25p | |
| 网络 | ||
| 分辨率 | JPEG | VGA (640 x 360), QVGA (320 x 180) 较大30 fps 1920 x 1080, 1280 x 720, 640 x 360, 320 x 180较大30 fps |
| H.264 | 1920 x 1080, 1280 x 720, 640 x 360, 320 x 180 较大60 fps | |
| 码流率 | JPEG | 约2Mbps~约59Mbps |
| H.264 | 512Kbps~24576Kbps | |
| 支持的协议 | IPv4 | TCP/IP, UDP/IP, HTTP, HTTPS, RTSP, RTP, RTP/RTCP, FTP, DHCP, DNS, NTP, IGMP, UPnP, ICMP, ARP, RTSPoverTCP, RTSPoverHTTP, SSL(TLS), 组播/单播 |
| IPv6 | TCP/IP, UDP/IP, HTTP, HTTPS, RTSP, RTP, RTP/RTCP, FTP, DHCPv6, DNS, NTP, ICMPv6(MLD), RTSPoverTCP, RTSPoverHTTP, SSL(TLS), 组播／单播 | |
| 支持i-OS, Android | JPEG 图像显示 | |
| 附件 | 表面安装支架 (吊装 *8 / 桌面安装): 1 防摔电线 (已安装到主机上): 1 支架安装螺钉 (扁头) M4 x 10 mm: 4 主机安装螺钉 (带平垫圈、弹簧垫圈) M3 x 6 mm: 1 电源线(15 m): 1 交流适配器: 1 CD-ROM: 1 | |
*1: 可能需要升级控制器版本以支持该摄像机。
*2: 设定为自动模式时，AGC较大增益可设定为 6 dB ～ 48 dB(6 dB 步进)。
*3: Frame MIX 设定为自动时较大增益可选择 0 dB、6 dB、12 dB、18 dB。
*4: 仅AW-HE65H系列。
*5: 为了确保安全，必须使用随机提供的安装支架固定该摄像机。
*6: 根据水平或俯仰旋转位置，会将摄像机机身部分摄入图像中。
*7: 推荐使用 STP (屏蔽双绞线) 线缆。
*8: 为了增加安全性,AW-HE65S/H系列可以通过使用直接吊装支架 (WV-Q105A)固定。
